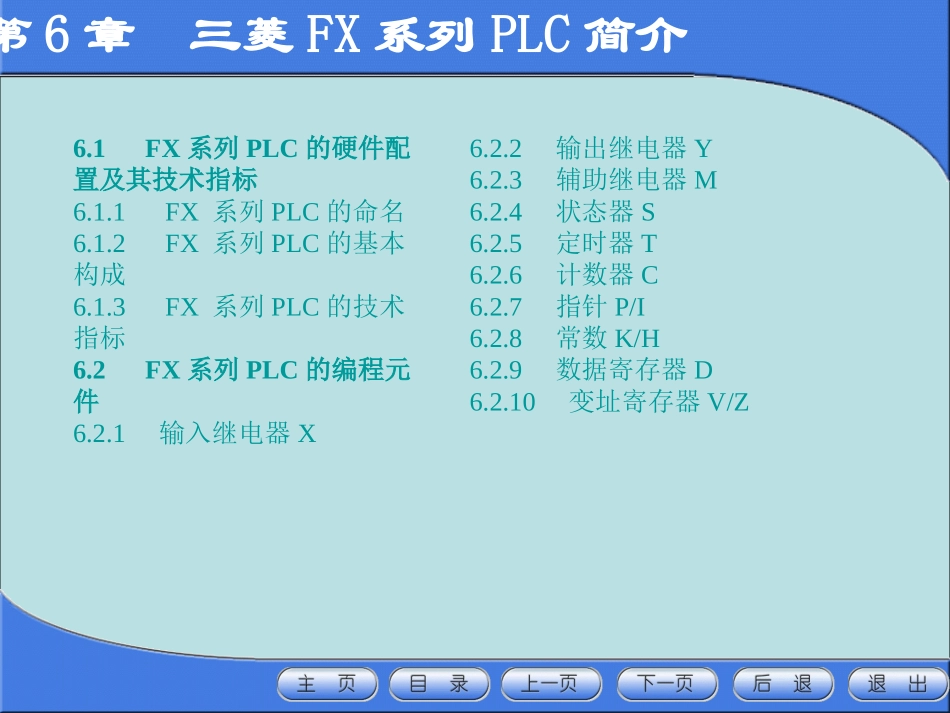

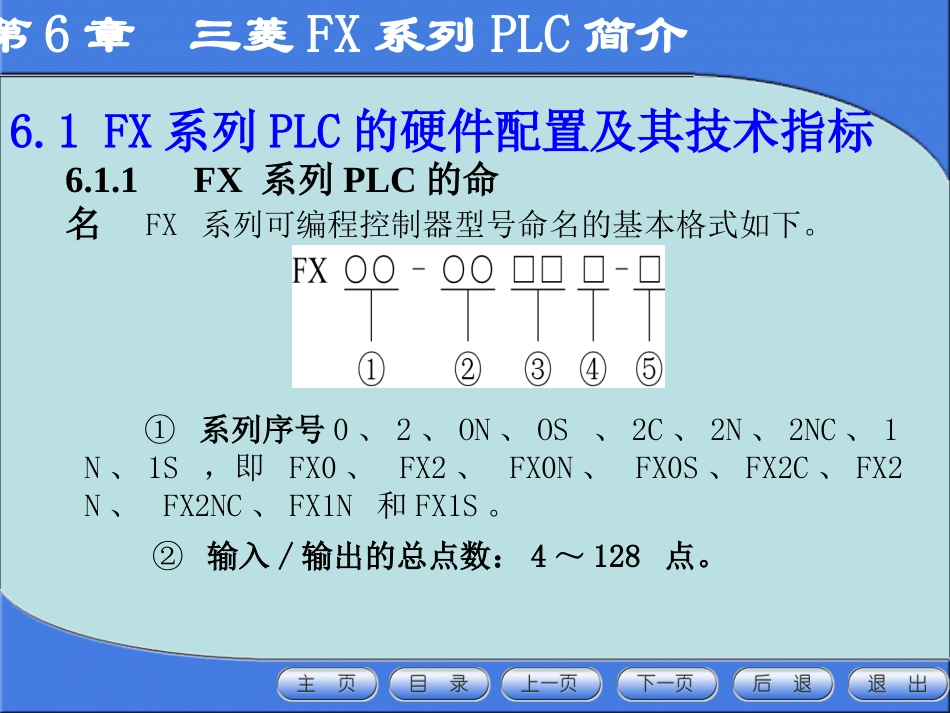

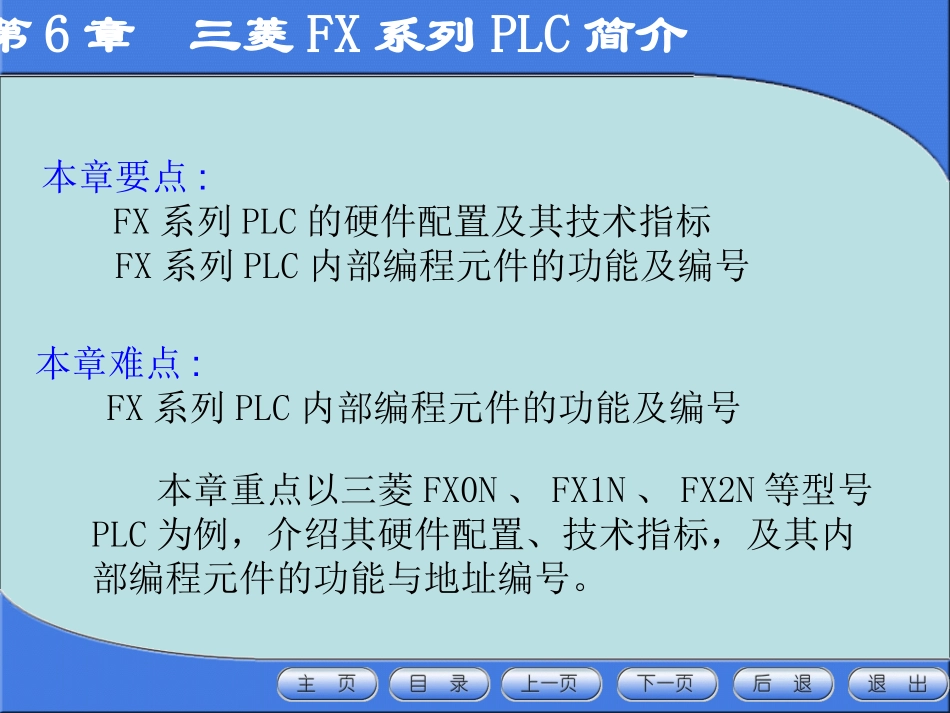

第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.1FX系列PLC的命名6.1.2FX系列PLC的基本构成6.1.3FX系列PLC的技术指标6.2FX系列PLC的编程元件6.2.1输入继电器X6.2.2输出继电器Y6.2.3辅助继电器M6.2.4状态器S6.2.5定时器T6.2.6计数器C6.2.7指针P/I6.2.8常数K/H6.2.9数据寄存器D6.2.10变址寄存器V/Z第6章三菱FX系列PLC简介本章要点:FX系列PLC的硬件配置及其技术指标FX系列PLC内部编程元件的功能及编号本章难点:FX系列PLC内部编程元件的功能及编号本章重点以三菱FX0N、FX1N、FX2N等型号PLC为例，介绍其硬件配置、技术指标，及其内部编程元件的功能与地址编号。第6章三菱FX系列PLC简介6.1.1FX系列PLC的命名6.1FX系列PLC的硬件配置及其技术指标FX系列可编程控制器型号命名的基本格式如下。①系列序号0、2、ON、OS、2C、2N、2NC、1N、1S，即FX0、FX2、FX0N、FX0S、FX2C、FX2N、FX2NC、FX1N和FX1S。②输入/输出的总点数：4～128点。第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.1FX系列PLC的命名④输出形式(其中输入专用无记号)：R——继电器输出；T——晶体管输出；S——晶闸管输出。③单元区别：M——基本单元；E——输入/输出混合扩展单元及扩展模块；EX——输入专用扩展模块；EY——输出专用扩展模块。第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.1FX系列PLC的命名⑤特殊物品的区别D：DC电源，DC输入。A1：AC电源，AC输入(AC100-120V)或AC输入模块。H：大电流输出扩展模块。V：立式端子排的扩展模式。C：接插口输入输出方式。F：输入滤波器1ms的扩展模块。L：TTL输入型模块。S：独立端子(无公共端)扩展模块。特殊物品无记号：AC电源，DC输入，横式端子排。输出能力为继电器输出2A/点、晶体管输出0.5A/点或晶闸管输出0.3A/点的标准输出。第6章三菱FX系列PLC简介第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.2FX系列PLC的基本构成FX系列可编程控制器由基本单元、扩展单元、扩展模块及特殊功能单元构成。基本单元(BasicUnit)包括CPU、存储器、输入输出及电源，是PLC的主要部分。扩展单元(ExtensionUnit)是用于增加可编程控制器I/O点数的装置，内部设有电源。扩展模块(ExtensionModule)用于增加可编程控制器I/O点数及改变可编程控制器I/O点数比例，内部无电源，所用电源由基本单元或扩展单元供给。因扩展单元及扩展模块无CPU，必须与基本单元一起使用。特殊功能单元(SpecialFunctionUnit)是一些专门用途的装置。限于篇幅，在此主要对FX1N系列可编程控制器的基本单元、扩展单元、扩展模块的型号规格做一个简单介绍。第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.2FX系列PLC的基本构成FX1N的基本单元型号规格如表6.1所示，扩展单元或扩展模块只可以使用FX0N和FX2N系列的，其主要型号规格如表6.2，表6.3所示。用FX1N的基本单元与FX0N、FX2N系列扩展单元或扩展模块可构成I/O点为16～128点的PLC系统。表6.1FX1N基本单元型号规格型号输入点数(24VDC)输出点数I/O总点数继电器输出晶体管输出FX1N-24MRFX1N-24MT141024FX1N-40MRFX1N-40MT241640FX1N-60MRFX1N-60MT362460第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.2FX系列PLC的基本构成表6.2FX2N扩展单元型号规格(AC100～240V电源)型号输入点数(24VDC)输出点数I/O总点数FX2N-32ER1616(继电器)32FX2N-48ER2424(继电器)48FX2N-32ET1616(晶体管)32FX2N-48ET2424(晶体管)48第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.2FX系列PLC的基本构成表6.3FX0N、FX2N扩展模块型号规格型号输入点数(24VDC)输出点数型号输入点数(24VDC)输出点数FX0N-8ER4(8)4(8)FX0N-8EYT—8(晶体管)FX0N-8EX8—FX2N-16EYR—16(继电器)FX0N-16EX16—FX2N-16EYT—16(晶体管)FX0N-8EYR—8(继电器)FX2N-16EYS—16(晶闸管)第6章三菱FX系列PLC简介6.1FX系列PLC的硬件配置及其技术指标6.1.2FX系列PLC的基本构成FX1N系列可编程控制器环境规格、输入规格、输出规格、电源规格、性能规格(PerformanceSpecification)等，分别如表6.4，表6.5，表6.6，表6.7及表6.8所...
