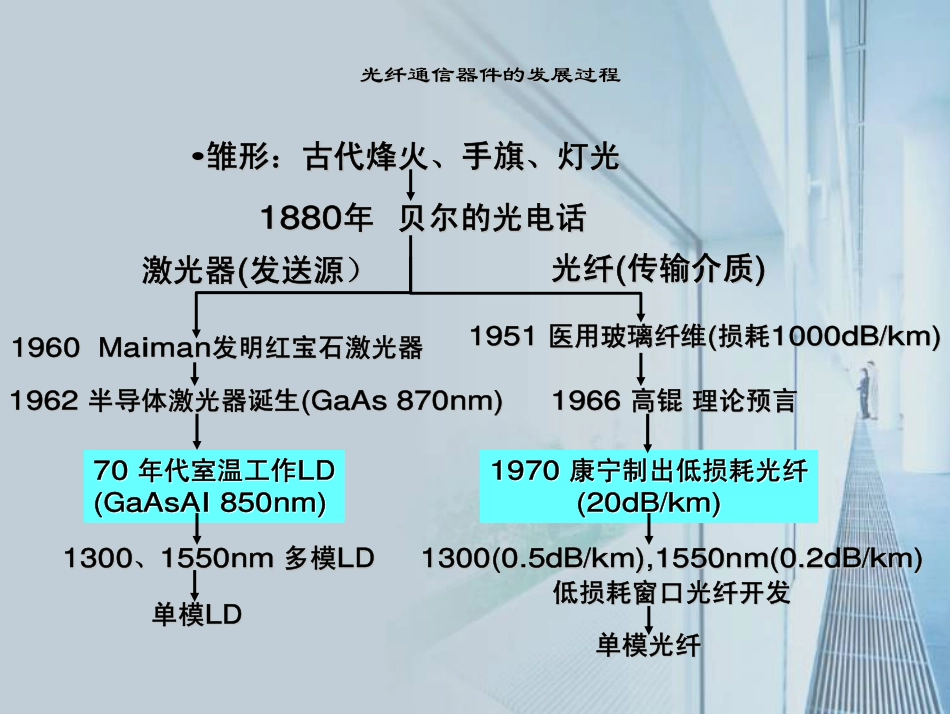

WDM原理及光传输网综合技术主讲人:蒋俏峰Tel:020-85686908Mail:phosphor_jqf@126.comGUANGZHOUPHOSPHORINFORMATIONTECHNOLOYCO.,LTD广州元迪信息技术有限公司PHOSPHOR光纤通信器件的发展过程光纤通信器件的发展过程••雏形:古代烽火、手旗、灯光雏形:古代烽火、手旗、灯光18801880年年贝尔的光电话贝尔的光电话激光器激光器((发送源)发送源)光纤光纤((传输介质传输介质))19601960MaimanMaiman发明红宝石激光器发明红宝石激光器19621962半导体激光器诞生半导体激光器诞生((GaAsGaAs870nm)870nm)7070年代室温工作年代室温工作LDLD((GaAsAIGaAsAI850nm)850nm)13001300、、1550nm1550nm多模多模LDLD单模单模LDLD19511951医用玻璃纤维医用玻璃纤维((损耗损耗1000dB/km)1000dB/km)19661966高锟高锟理论预言理论预言19701970康宁制出低损耗光纤康宁制出低损耗光纤(20dB/km)(20dB/km)1300(0.5dB/km),1550nm(0.2dB/km)1300(0.5dB/km),1550nm(0.2dB/km)低损耗窗口光纤开发低损耗窗口光纤开发单模光纤单模光纤传送系统线路容量性能发展过程及预测OpticalNetworkNextTwoDecades,JLT,2006,vol.24课程目标课程目标波分复用(WDM)概述波分复用(WDM)概述WDM的关键器件WDM的关键器件传输光纤简介传输光纤简介WDM系统的传输损伤WDM系统的传输损伤WDM系统的主要技术规范WDM系统的主要技术规范WDM系统及组网技术WDM系统及组网技术知识点问答知识点问答课程目标�了解WDM系统的基本概念、原理、传输方式及组成�了解WDM系统的关键器件构成�了解WDM系统的各类传输媒质�了解WDM系统的主要传输损伤�了解WDM系统的一些基本规范�了解WDM系统的基本方式组网6(Dense)WavelengthDivisionMultiplexing何谓(D)WDM?(密集)波分复用目录�信号复用的基本概念�WDM系统定义�WDM系统的发展背景�WDM系统主要组成�WDM系统的不同形式�总结信号复用的基本概念�时分复用(TDM):TimeDivisionMultiplexingTDMMux#1#2#3#4#1#2#3#4时间特点:以时间做分割尺度,包括电时分复用ETDM和光时分复用OTDM信号复用的基本概念�频分复用(FDM):FrequencyDivisionMultiplexingFDMMux#1#2#3#4f1f2f3f4f1f2f3f4频率特点:以频率做分割尺度信号复用的基本概念�波分复用(WDM):WavelengthDivisionMultiplexingWDMMux#1#2#3#4λ1λ2λ3λ4λ1λ2λ3λ4Wavelength特点:以波长做分割尺度信号复用的基本概念�所谓频分、时分、波分和空分复用,是指按频率、时间、波长和空间来进行分割的光通信系统。�频率和波长是紧密相关的,频分也即波分,但在光通信系统中,由于波分复用系统分离波长是采用光学分光元件,它不同于一般电通信中采用的滤波器,所以业界仍将两者分成两个不同的系统。目录�信号复用的基本概念�WDM系统定义�WDM系统的发展背景�WDM系统的不同形式�WDM系统主要组成�总结WDM系统的定义�波分复用是光纤通信中的一种传输技术,它利用了一根光纤可以同时传输多个不同波长的光载波的特点,把光纤可能应用的波长范围划分成若干个波段,每个波段作一个独立的通道传输一种预定波长的光信号。�光波分复用的实质是在光纤上进行光频分复用(OFDM),只是因为光波通常采用波长而不用频率来描述、监测与控制。WDM系统的分类�按传输光纤波段内光载波数目的不同,波分复用系统可分为:�密集波分复用(DWDM)�波长间隔≤8nm�稀疏波分复用(CWDM)C:Coarse�波长间隔<50nm�宽波分复用(WWDM)W:Wide�波长间隔≥50nm�也有将上面DWDM细分为�WDM�1.6nm<波长间隔≤8nm(200GHz<波长间隔≤1000GHz)�DWDM�波长间隔≤1.6nm目录�信号复用的基本概念�WDM系统定义�WDM系统的发展背景�WDM系统主要组成�WDM系统的不同形式�总结IP业务的推动�全球骨干网容量的发展情况1101001.00010.000100.0001.000.000199619971998199920002001200220032004200520062007专线帧中继(ISDNFR,ATM)语音虚拟专网因特网总业务容量Gbit/s互联网业务的显著增长决定了未来骨干网的设计方向互联网业务的显著增长决定了未来骨干网的设计方向IP业务的推动�据统计,骨干网IP业务量每隔12个月翻一番,比著名的摩尔定律还快�IP业务...
