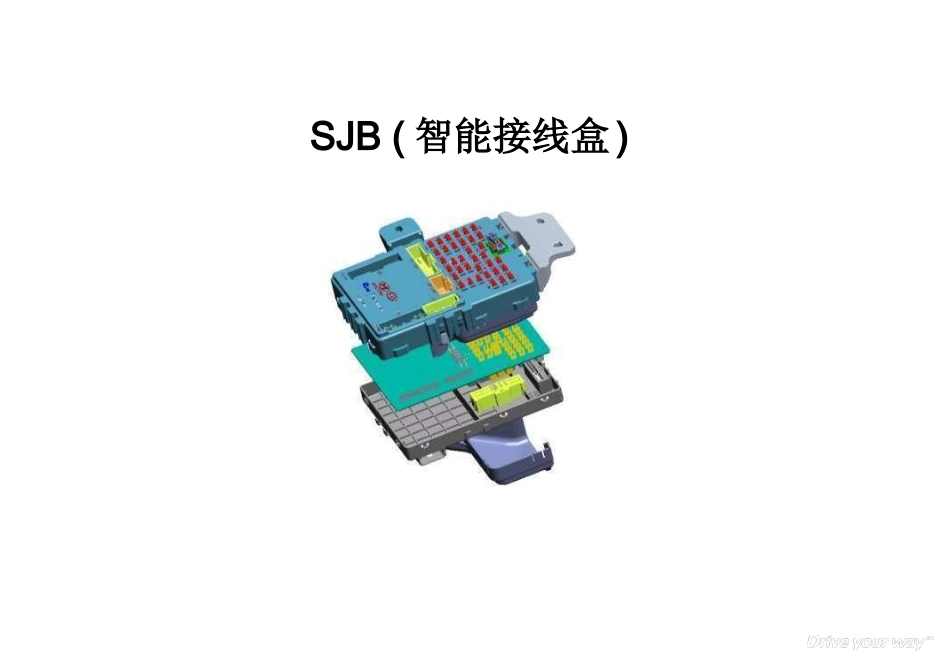

SJB智能接线盒VIP免费

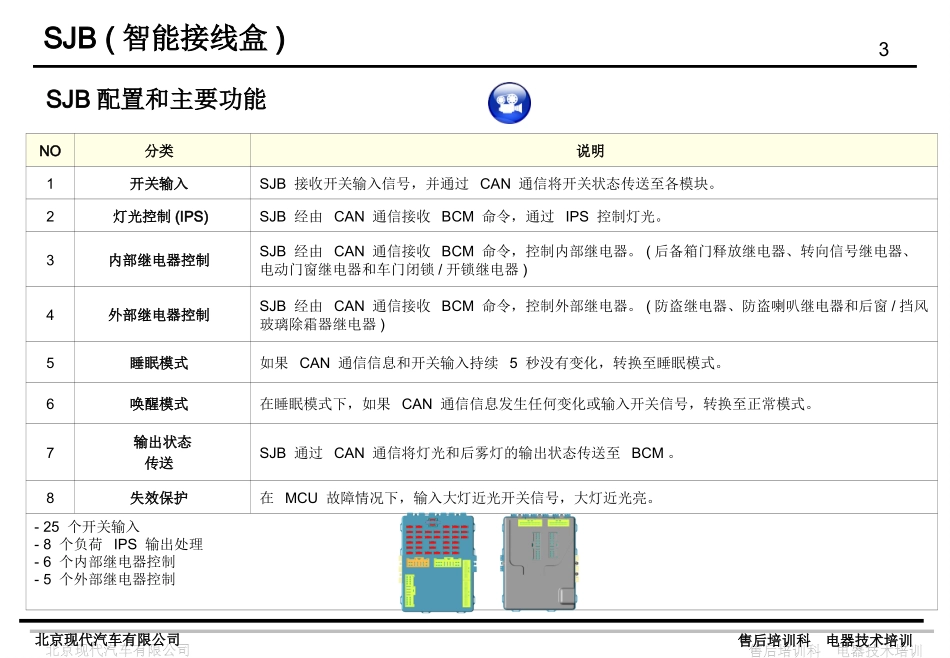

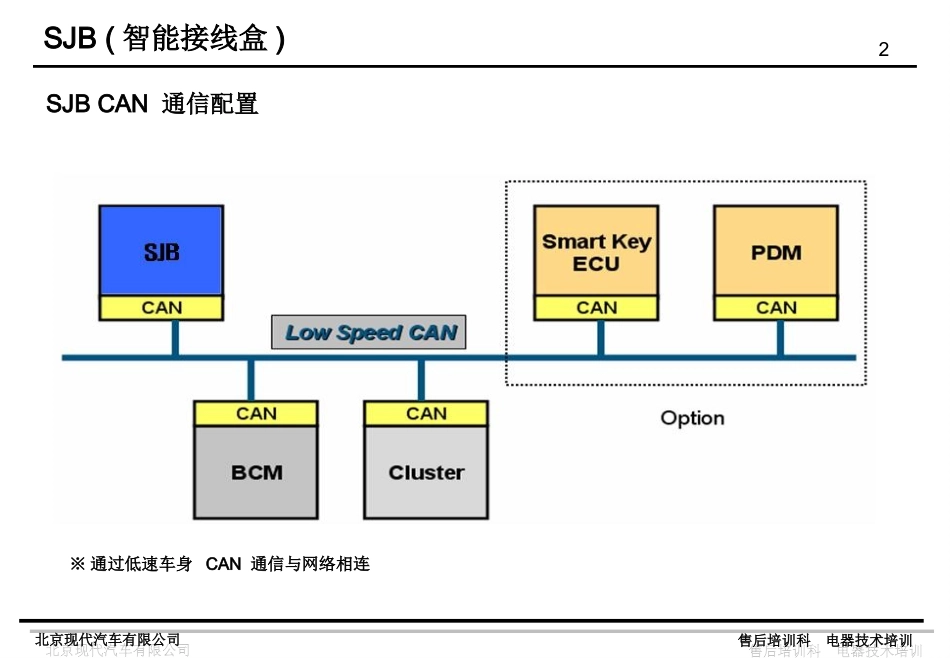

SJB(智能接线盒)2SJB(智能接线盒)北京现代汽车有限公司北京现代汽车有限公司售后培训科电器技术培训售后培训科电器技术培训SJBCAN通信配置※通过低速车身CAN通信与网络相连3SJB(智能接线盒)北京现代汽车有限公司北京现代汽车有限公司售后培训科电器技术培训售后培训科电器技术培训SJB配置和主要功能NO分类说明1开关输入SJB接收开关输入信号，并通过CAN通信将开关状态传送至各模块。2灯光控制(IPS)SJB经由CAN通信接收BCM命令，通过IPS控制灯光。3内部继电器控制SJB经由CAN通信接收BCM命令，控制内部继电器。(后备箱门释放继电器、转向信号继电器、电动门窗继电器和车门闭锁/开锁继电器)4外部继电器控制SJB经由CAN通信接收BCM命令，控制外部继电器。(防盗继电器、防盗喇叭继电器和后窗/挡风玻璃除霜器继电器)5睡眠模式如果CAN通信信息和开关输入持续5秒没有变化，转换至睡眠模式。6唤醒模式在睡眠模式下，如果CAN通信信息发生任何变化或输入开关信号，转换至正常模式。7输出状态传送SJB通过CAN通信将灯光和后雾灯的输出状态传送至BCM。8失效保护在MCU故障情况下，输入大灯近光开关信号，大灯近光亮。-25个开关输入-8个负荷IPS输出处理-6个内部继电器控制-5个外部继电器控制4SJB(智能接线盒)北京现代汽车有限公司北京现代汽车有限公司售后培训科电器技术培训售后培训科电器技术培训CAN通信输入/输出车身CAN倒车灯继电器后雨刮器电机继电器后备箱门释放继电器后窗除霜器继电器挡风玻璃除霜器继电器防盗继电器警报喇叭继电器前左大灯近光前右大灯近光前左大灯远光前右大灯远光前雾灯前左/前右尾灯内部尾灯驾驶席车门开关助手席车门开关后左车门开关后右车门开关驾驶席/助手席钥匙闭锁/开锁开关发动机罩开关后备箱门释放开关后备箱门开关后左车门开锁状态后右车门开锁状态驻车制动开关制动油量开关驾驶席安全带开关C_驾驶席车门开关C_助手席车门开关C_后左车门开关C_后右车门开关C_后备箱门开关C_前左/前右车门开锁状态C_后左/后右车门开锁状态C_后备箱门释放开关C_发动机罩开关C_驾驶席安全带开关C_大灯远光输出完成信号C_尾灯输出完成信号C_内部尾灯输出完成信号C_前雾灯输出完成信号C_大灯近光输出完成信号C_驻车制动开关C_制动油量开关C_警报喇叭继电器C_后备箱门继电器C_防盗继电器C_后窗除霜器继电器C_挡风玻璃除霜器继电器C_后雨刮器继电器C_局部规格信号C_蓄电池电压状态C_大灯远光ONC_大灯近光ONC_外部尾灯ONC_内部尾灯ONC_前雾灯ONC_后雾灯ONC_“R”位置123开关信号输入至SJBBCM通过车身CAN传送至SJBSJB接收(负载控制信号)SJB输出控制灯光控制(IPS)继电器控制SJB通过车身CAN传送至BCM开关状态负荷控制状态123445SJB(智能接线盒)北京现代汽车有限公司北京现代汽车有限公司售后培训科电器技术培训售后培训科电器技术培训•SJB检测开关状态并通过CAN通信传送至BCM。•SJB检测开关状态并通过CAN通信传送至BCM。•BCM通过CAN通信向SJB传送负载控制信号→SJB接收负载控制信号。•BCM通过CAN通信向SJB传送负载控制信号→SJB接收负载控制信号。•睡眠模式下，以60ms周期检查开关状态。•睡眠模式下，以60ms周期检查开关状态。SJBSwitchDetectorMCUSPICANTransceiverTXRXBCMTXRX开关输入检测控制6SJB(智能接线盒)北京现代汽车有限公司北京现代汽车有限公司售后培训科电器技术培训售后培训科电器技术培训•SJB进行尾灯、大灯近光、大灯远光和前雾灯的输出控制和诊断功能。•SJB进行尾灯、大灯近光、大灯远光和前雾灯的输出控制和诊断功能。SJB接收BCM的负载控制信号，控制各灯光工作。控制和诊断结果通过CAN通信传送至BCM。SJB接收BCM的负载控制信号，控制各灯光工作。控制和诊断结果通过CAN通信传送至BCM。IPS输出控制SJB灯光控制请求灯光输出完成电流反馈&故障信息控制信号IPS0IPS1PWM0电流0检测左大灯近光左大灯远光BCMPWM1电流1检测7SJB(智能接线盒)北京现代汽车有限公司北京现代汽车有限公司售后培训科电器技术培训售后培训科电器技术培训•SJB接收来自BCM的负载控制信号，控制各内部/外部继电器。•SJB接收来自BCM的负载控制信号，控制各内部/外部继电器。•如果负载控制CAN信号ON...
