SDHr日常维护VIP专享VIP免费

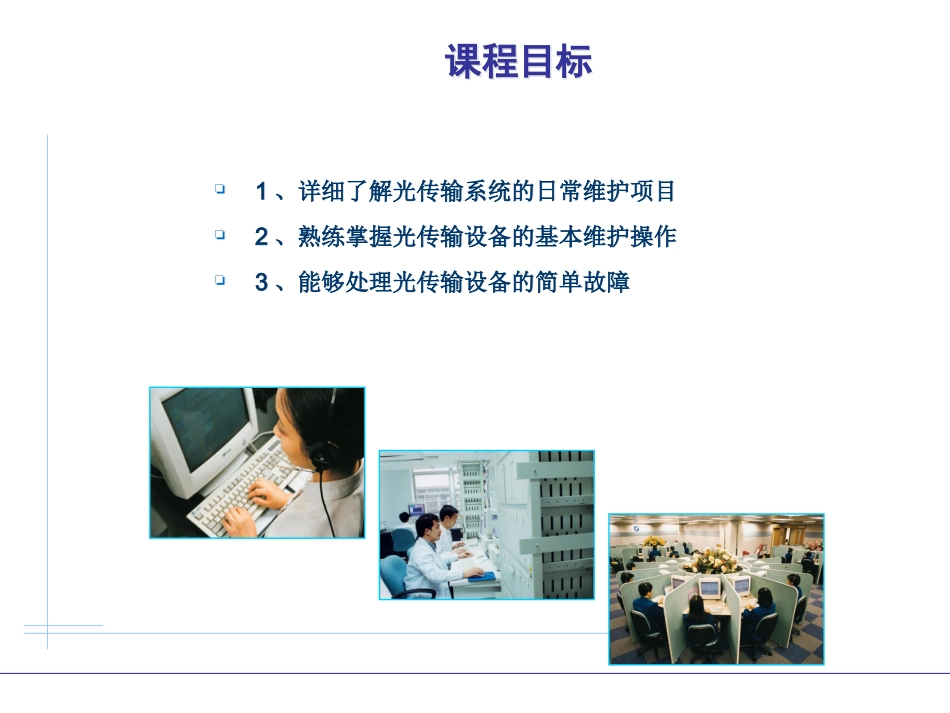

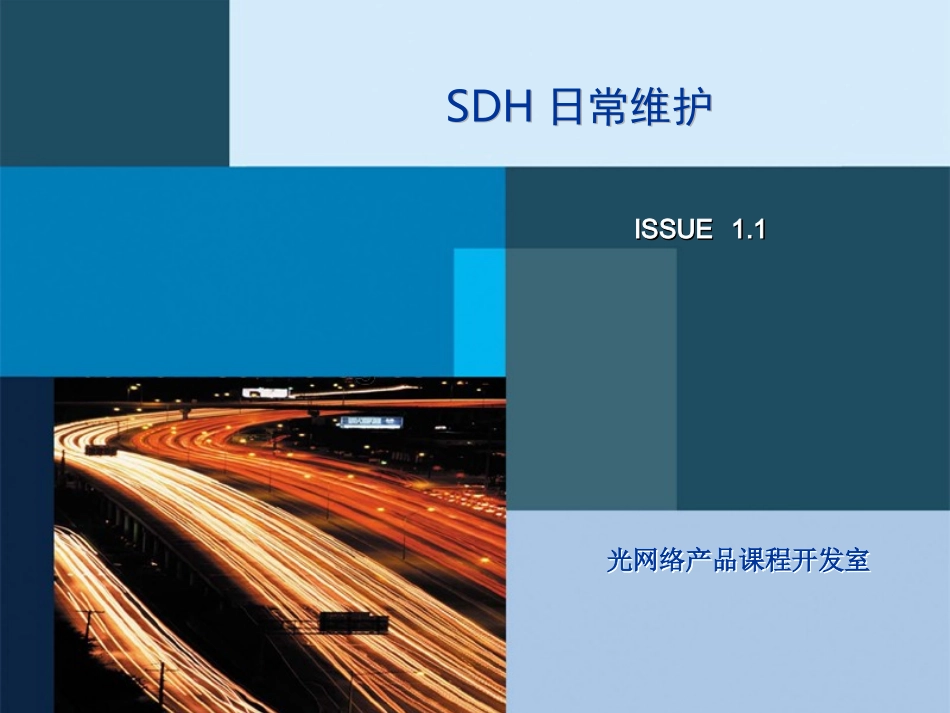

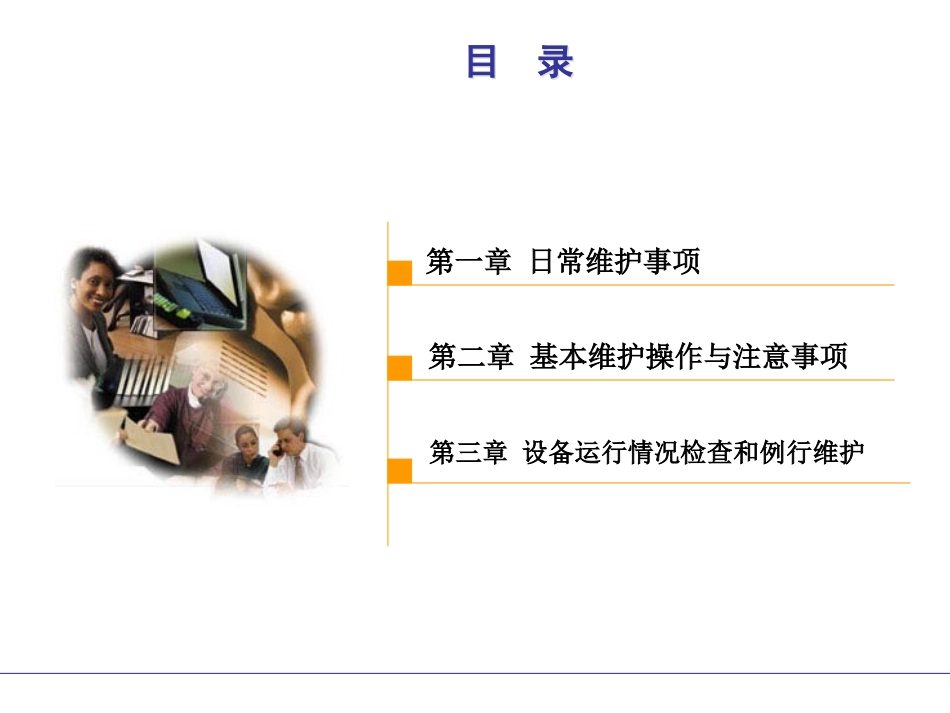

ISSUEISSUE光网络产品课程开发室光网络产品课程开发室1.11.1SDH日常维护SDH日常维护课程目标课程目标1、详细了解光传输系统的日常维护项目2、熟练掌握光传输设备的基本维护操作3、能够处理光传输设备的简单故障1、详细了解光传输系统的日常维护项目2、熟练掌握光传输设备的基本维护操作3、能够处理光传输设备的简单故障目录目录第三章设备运行情况检查和例行维护第一章日常维护事项第二章基本维护操作与注意事项光传输设备日常维护光传输设备日常维护一、保持机房清洁干净，防尘防潮，防止鼠虫进入。二、每天参照《日常维护操作指导》中内容对设备进行例行检查和测试，并记录检查结果。OptiX设备日常维护OptiX设备日常维护三、每两周擦洗一次风扇防尘网，如果发现设备表面温度过高，应检查防尘网是否堵塞，风扇必须打开。四、维修设备时按华为公司的相应规范说明书进行，避免因人为因素而造成事故。OptiX设备日常维护OptiX设备日常维护五、对设备硬件进行操作时应带防静电手腕或防静电。六、调整光纤和电缆一定要慎重，调整前一定要作标记，以防恢复时线序混乱，造成误接。OptiX设备日常维护OptiX设备日常维护七、定期对线路进行检查，建议允许的情况下（如组网为自愈环）每年对线路上的在用光纤和备用光纤进行质量测试。八、传输网管口令应该严格管理，定期更改，并只向维护责任人发放，系统级口令应该只有维护责任人掌握。OptiX设备日常维护OptiX设备日常维护九、严禁向传输网管计算机装入其它软件，严禁用传输网管计算机玩游戏；网管计算机安装病毒实时检测软件，定期杀毒。十、网管计算机使用UPS供电，并定期备份数据。光纤连接器的端面结构为什么要清洁光器件光纤连接器的端面结构如图5所示，单模光纤纤芯直径在9微米左右，多模光纤纤芯直径大概在62.5微米左右。普通光纤连接器端面图9um为什么要清洁光器件光口污染过程演示之——清洁的光口没有受到污染的光口，不仅端面十分洁净，光口内壁也十分洁净。为什么要清洁光器件光口污染过程演示之——不清洁的光纤去掉光口帽的光纤端面，光纤上沾满了灰尘等污染物，造成光器件污染的罪魁祸首往往就是不清洁的光纤。为什么要清洁光器件光口污染过程演示之——插入不清洁光纤后的光口将上面那根不清洁的光纤插入清洁的光口后，清洁的光口不仅端面，而且内壁都受到严重污染。当污染物位于纤芯时会导致光路耦合效率下降或完全阻断光路。在插拔连接器时由于有污染物的存在，甚至还会导致光纤端面的永久损伤。为什么要清洁光器件受污染的光纤端面为什么要清洁光器件受污染的光器件光传输示意图由上图可以很清楚的看出，污染会导致光路上光信号不能很好的耦合甚至光路被阻断，从而导致光功率低、灵敏度低和无光等故障现象。怎样清洁光器件光纤连接器清洁常见错误之——无尘纸多次使用新无尘纸清洁的光纤端面使用一次后的无尘纸清洁的光纤端面一小块无尘纸只能清洁一个光纤端面干净的也变脏了。怎样清洁光器件光纤连接器清洁常见错误之——光纤清洁后盖上防护帽无尘纸刚清洁过的光纤端面无尘纸清洁又盖上防护帽后的光纤端面光纤在插入光口之前必须清洁，清洁后的光纤端面不能再接触其他物体。防护帽主要是防止光纤端面碰坏，可没那么干净。怎样清洁光器件光纤连接器清洁常见错误之——擦拭过的光纤碰到手等物体正常清洁的光纤端面清洁以后碰上手的光纤端面光纤连续拔插最多5次后必须清洁，光纤端面碰到手等物体以后必须立即清洁。这样的光纤不把光器件搞脏才怪呢？怎样清洁光器件光纤连接器清洁常见错误之——擦拭力度过小或者擦拭距离过短正常清洁的光纤端面“轻描淡写”清洁的光纤端面力度太小对一些顽固性污渍不起作用顽固性污渍，要用力才行呀。要及时盖上光纤防护帽、光口帽。其他操作要求新光纤端面和子架碰撞1次后的光纤端面光纤防护帽可防止光纤端面碰伤，光口帽可防止灰尘等异物进入光口，防止光口收到污染。光纤端面撞出了坑洼。二、OptiX设备操作注意事项一、设备基本维护操作操作一单板的拔插和更换操作一单板的拔插和更换先完全拧松单板拉手条上下两端的锁定螺钉，然后同时向外扳动拉手条...
