PP-g-MAHVIP专享VIP免费

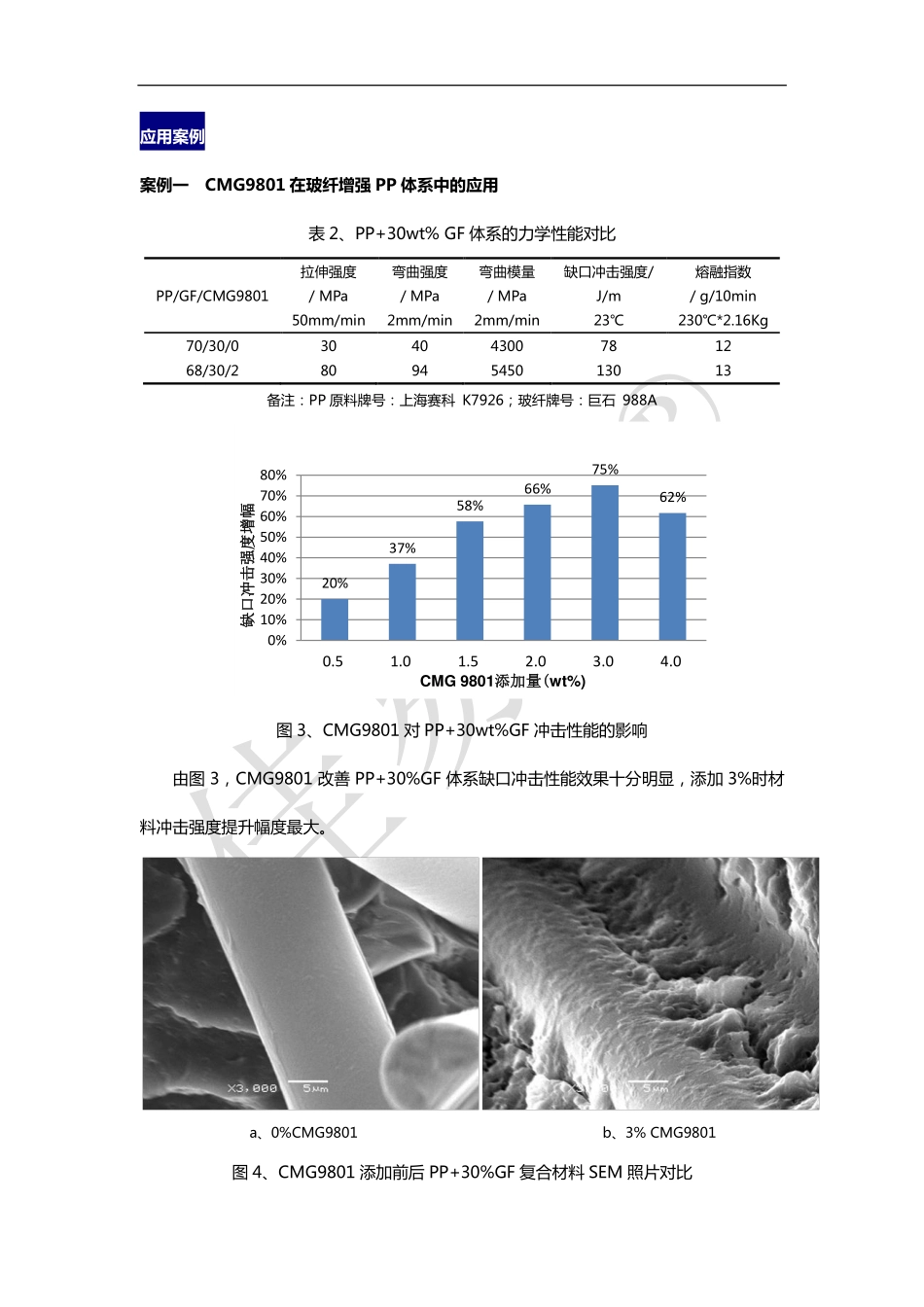

佳易容®PP-g-MAH系列产品简介佳易容®PP-g-MAH系列相容剂，主要有常规通用型CMG9801、低散发、低黄度型CMG9801-GS和低气味型CMG5001三种牌号的产品。通过马来酸酐基团的作用，可赋予聚丙烯极性和可粘接性，只需少量添加就可以大幅度提高聚丙烯与无机填料（玻纤、滑石粉、云母等）、金属（铜、铁、铝等）、植物纤维（木粉、秸秆等）的界面结合力，从而明显提高材料的拉伸强度、弯曲强度、冲击强度等力学性能以及耐候性；用于PP/PA等合金材料中，也可以大幅度的提高材料的物理机械性能。其基本结构示意图如下：OOOmn图1、PP-g-MAH基本结构示意图PP-g-MAH产品接枝率直接影响到PP与玻纤、矿物和木粉等之间的粘接性能，进而影响PP复合材料的性能。下图是佳易容®CMG5001产品与国外国内及进口产品的红外对比图片，从图中可看出佳易容®CMG5001产品的接枝率与进口产品相当，且明显高于市售的常规产品。50010001500200025000.00.20.40.60.8吸光值(a.u.)波数/cm-1CMG5001进口产品国内产品图2、佳易容®CMG5001与国内和进口产品的红外谱图对比物化性质表1、佳易容®PP-g-MAH系列主要技术指标产品牌号测试方法CMG9801CMG9801-GSCMG5001熔点（℃）DSC160~170160~170160~1701接枝率（%）酸碱滴定法高高高2熔融指数（g/10min）ASTMD123870-13035-6090-140注：上述数据为测试典型值，不应被解释为规格。1低<0.25wt%，中0.25-0.5wt%，高0.5-1.0wt%；2测试条件：190℃，2.16kg。佳易容®CMG9801常规通用型产品说明佳易容®CMG9801是一款常规通用型的PP-g-MAH产品。活性反应基团酸酐的引入，能够显著提高PP与玻纤、滑石粉和木粉等之间的粘接力，明显提高材料的拉伸强度、弯曲强度和冲击强度等力学性能。接枝MAH吸收峰PP内标峰应用案例案例一CMG9801在玻纤增强PP体系中的应用表2、PP+30wt%GF体系的力学性能对比PP/GF/CMG9801拉伸强度/MPa50mm/min弯曲强度/MPa2mm/min弯曲模量/MPa2mm/min缺口冲击强度/J/m23℃熔融指数/g/10min230℃*2.16Kg70/30/030404300781268/30/28094545013013备注：PP原料牌号：上海赛科K7926；玻纤牌号：巨石988A图3、CMG9801对PP+30wt%GF冲击性能的影响由图3，CMG9801改善PP+30%GF体系缺口冲击性能效果十分明显，添加3%时材料冲击强度提升幅度最大。a、0%CMG9801b、3%CMG9801图4、CMG9801添加前后PP+30%GF复合材料SEM照片对比20%37%58%66%75%62%0%10%20%30%40%50%60%70%80%0.51.01.52.03.04.0缺口冲击强度增幅CMG9801添加量(wt%)从图4可知，CMG9801的加入能够显著改善玻纤和PP基体之间的浸润效果，明显提高材料力学性能的同时，还可以改善玻纤在制品表面的“浮纤”现象。案例二CMG9801在PP+木粉（WF）复合材料中的应用图5、CMG9801对PP+30%WF弯曲强度的影响图6、CMG9801对PP+30%WF拉伸强度的影响6364666970696858606264666870721.01.52.02.53.03.54.0弯曲强度（Mpa）CMG9801添加量（%）38424345454343343638404244461.01.52.02.53.03.54.0拉伸强度(Mpa)CMG9801添加量（%）图7、CMG9801对PP+30%WF冲击强度的影响CMG9801对PP+30%WF体系的力学性能改善效果同样十分明显，从图5~7可看出：当CMG9801添加量达到3wt%综合力学性能最优。a、无相容剂b、3wt%CMG9801图8、PP+30%WF体系3wt%CMG9801前后SEM照片由图8，CMG9801的加入能够显著改善PP基体与WF之间的浸润效果，明显提高材料力学性能的同时，还可以改善最终制品表面性质。推荐用量2-5%，可根据实际情况进行调整。加工指南、包装储运、安全信息67910111080.02.04.06.08.010.012.01.01.52.02.53.03.54.0缺口冲击强度(KJ/m2)CMG9801添加量（%）请参考产品MSDS。2.佳易容®CMG9801-GS低散发、低黄度型产品说明CMG9801-GS与CMG9801相比，具有更低散发性、更低黄度指数的特点，能够满足对颜色、残留率要求较高的制品；另外，CMG9801-GS还可以明显提高PP的长期热老化性能。应用案例案例一CMG9801-GS具有更低的黄度指数图9、CMG9801-GS与国产和进口产品的黄度指数对比CMG9801-GS的黄度指数优于国产产品，与进口产品相当，意味着用于PP改性产品时，对最终制品颜色的影响更小。案例二CMG9801-GS具有优异的热稳定性13251811051015202530CMG98...
