iec101解析VIP免费

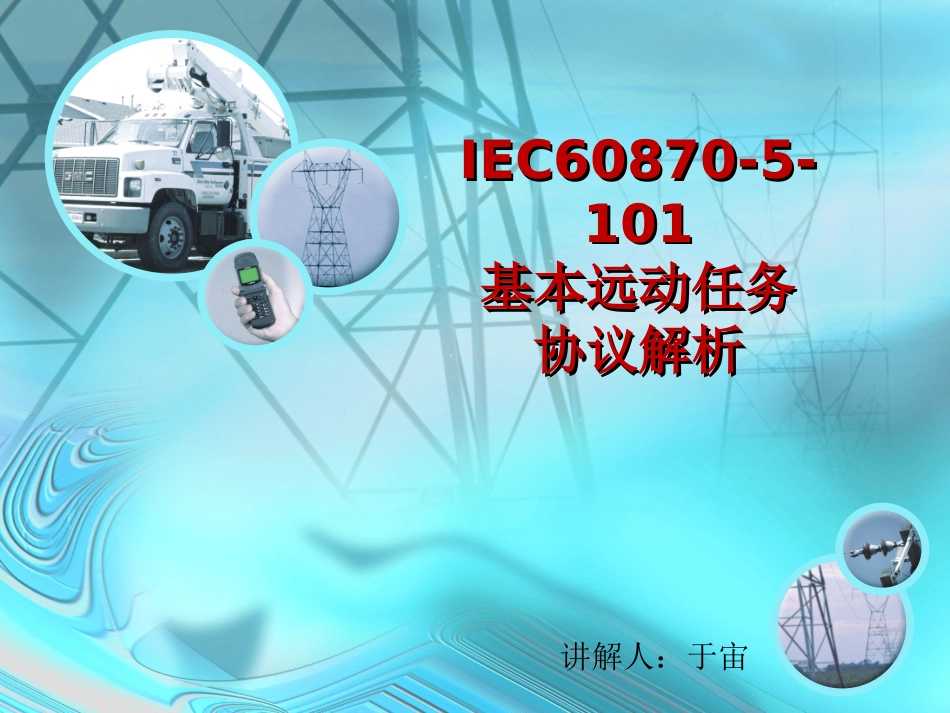

iec101解析_第1页
1/19

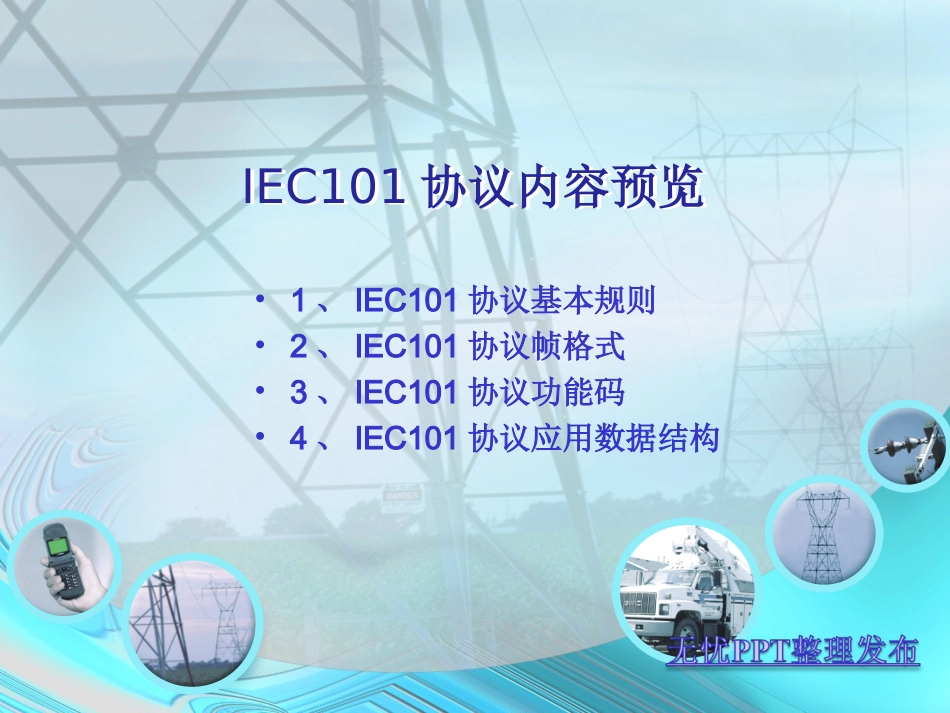

iec101解析_第2页
2/19

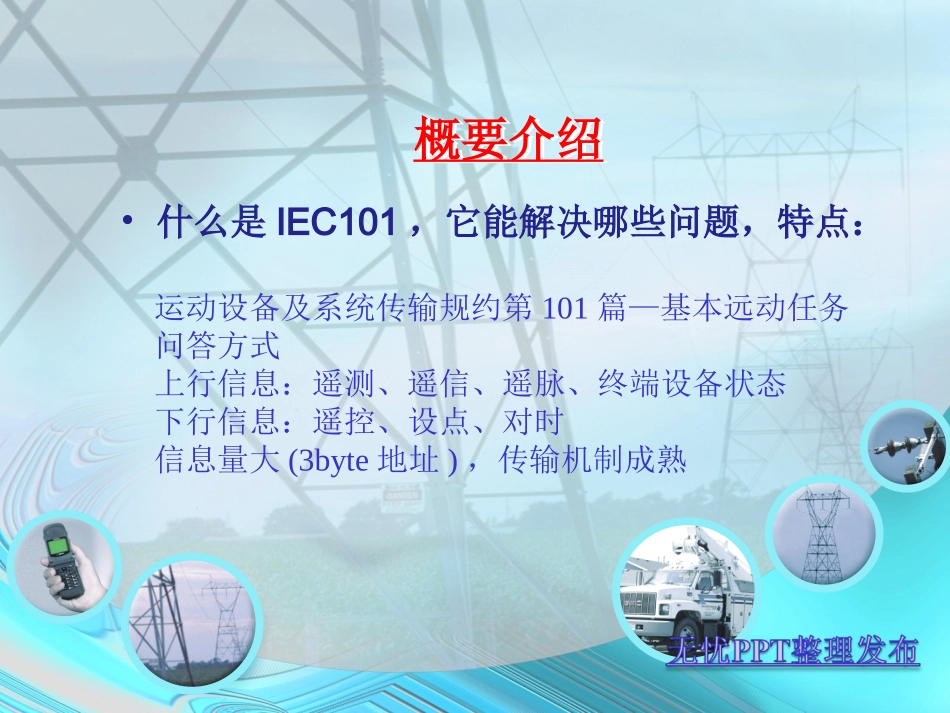

iec101解析_第3页
3/19
IEC60870-5-101基本远动任务协议解析IEC60870-5-101基本远动任务协议解析讲解人:于宙IEC101协议内容预览IEC101协议内容预览•1、IEC101协议基本规则•2、IEC101协议帧格式•3、IEC101协议功能码•4、IEC101协议应用数据结构概要介绍概要介绍•什么是IEC101,它能解决哪些问题,特点:运动设备及系统传输规约第101篇—基本远动任务问答方式上行信息:遥测、遥信、遥脉、终端设备状态下行信息:遥控、设点、对时信息量大(3byte地址),传输机制成熟IEC101协议基本规则IEC101协议基本规则•通讯方式:基本格式:异步、串口、偶校验、波特率、数据位8位、启停各一位、累加和校验、汉明距离=4通道类型:点对点、多点对点、多点共线IEC101协议基本规则IEC101协议基本规则•IEC101帧格式(FT1.2)•三种报文格式单个字符固定帧长报文(5Byte)可变帧长报文(15—261Byte)IEC101协议基本规则IEC101协议基本规则•选用模型增强性能结构应用层链路层物理层第7层—传输应用数据第2层—传输帧格式第1层—通讯方式IEC101帧格式(一)IEC101帧格式(一)•单个字符E5•用途:用于一般确认什么事情都没有发生仅用于对应用报文的回答不能用于队链路报文的回答•优点:简单、明了、效率高IEC101帧格式(二)IEC101帧格式(二)•固定帧长报文10H控制域链路地址帧校验和16HRESPRMFCBFCVFUNCTIONACDDFCD7D6D5D4D0~D3IEC101协议功能码IEC101协议功能码(PRM=1)(PRM=0)固定帧长报文示例固定帧长报文示例•1069016A16&&&&&&&第1帧报文&&&&&&&&主站_请求链路状态帧_10启动帧69控制域--PRM(bit6):1(主站)&&01101001&&FCB(bit5帧计数位):1FCV(bit4帧计数位有效):0功能码(bit3~bit0)--召唤链路状态(请求/响应帧)01链路地址6A校验和16结束符IEC101帧格式(三)IEC101帧格式(三)•可变帧长68Hlengthlength68H控制域链路地址应用服务数据单元帧校验和16H类型标识可变结构限定词传送原因服务单元公共地址信息体地址信息体元素信息体时标。。。。。。应用服务数据单元可变帧长报文示例可变帧长报文示例•68090968|8001|64010701000014|551680控制域--PRM(bit6):0(子站)ACD(bit5要求访问位):0DFC(bit4帧计数位有效):0功能码(bit3~bit0)--确认帧01链路地址:164类型标识:100&&<100>:=总召唤命令C_IC_NA_101可变结构限定词VSQ--信息数目=1SQ:0非顺序(如:地址1,数据1,地址2,数据2..)07传送原因--[Tbit7:0][P/Nbit6:0][原因bit5~bit0:7]:激活确认01运用地址:10000信息体地址:014召唤限定词QOI:20头可变结构限定词可变结构限定词•一个字节内容SQ=0离散信息报告。SQ=1顺序信息报告。信息对象数目0~127SQ信息对象数目D7D6~D0传送原因传送原因TP/N原因D7D6D5~D0<0>:=未定义<1..63>:=传输送原因编号<1..47>:=配套标准的标准定义(兼容范围)<48..63>:=特殊用法(专用范围)P/T:=BS1[7]<0..1><0>:=肯定确认<1>:=否定确认T=test:=BS1[8]<0..1><0>:=未试验<1>:=试验信息体地址信息体地址•本规范规定采用2个字节的长度。信息对象地址在控制方向作为目的地址,在监视方向作为源地址。信息对象地址—低8位信息对象地址—高8位行标推荐信息地址定义行标推荐信息地址定义IEC101关键字IEC101关键字•68090968730164010601000014f41673控制域--PRM(bit6):1(主站)FCB(bit5帧计数位):1FCV(bit4帧计数位有效):1功能码(bit3~bit0)--传送数据(发送/确认帧)01链路地址:164类型标识:10001可变结构限定词VSQ--信息数目=1SQ:0非顺序(如:地址1,数据1,地址2,数据2..)06传送原因--[Tbit7:0][P/Nbit6:0][原因bit5~bit0:6]:激活01运用地址:10000信息体地址:014召唤限定词QOI:20召唤命令•IEC60870-5-103标准为继电保护设备(智能电子设备(IED)或间隔单元)信息接口配套标准。此标准规定,在变电站自动化系统中物理层应采用光纤传输系统和/或RS485总线系统。我国变电站自动化系统与调度主站的通信,都是通过专用远动通道实现的。通信规约应采用国际电工委员会(IEC)于1995年发布的IEC60870-5-101(我国行标DL/T634.5101-2002)标准。此标准在我国已普遍使用。欧美一些国家调度主站与变电站RTU的通信已逐步采用以太数据网。为此,国...
