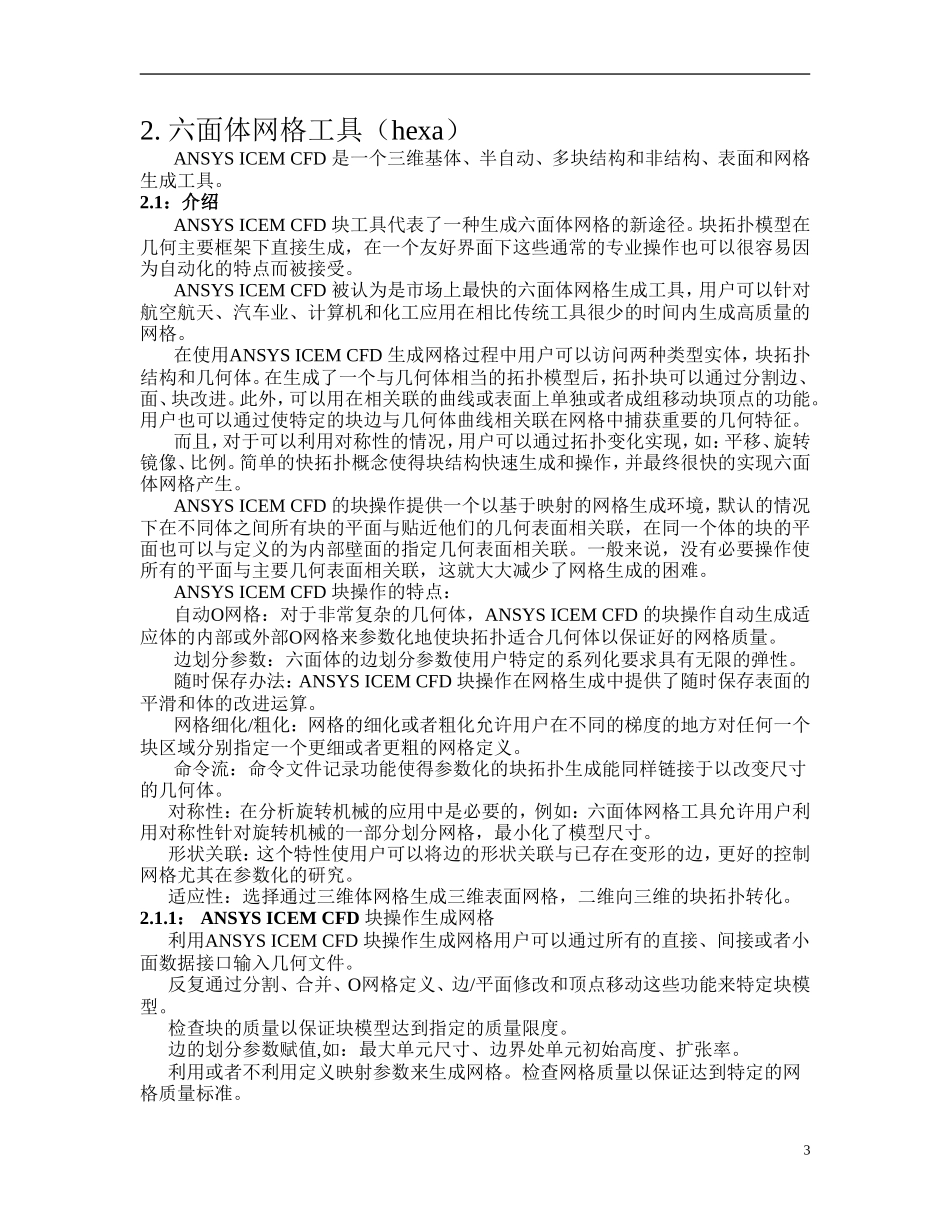

ANSYSICEMCFD5.1使用手册1.ANSYSICEMCFD图形用户界面ANSYSICEMCFD网格编辑器的标准化图形用户界面，提供了一个完善的划分和编辑数值计算网格的环境。另外，自从ANSYSICEMCFD将相应的CAD模型（同样可以生成和编辑）与网格划分链接起来以后，网格编辑器允许用户在修改CAD模型后快速再生成新的网格。对于为一个模型生成的网格可以被再次链接到一个新的CAD模型上，节约了重新划分网格的时间。网格编辑器界面包括三个窗口：ANSYSICEMCFD主窗口模型的树状目录ANSYSICEMCFD信息窗口1.1：ANSYSICEMCFD主窗口除了图形显示区，在它的上部设置了一排按钮提供操作菜单，这些菜单包括：几何，网格，块，网格编辑，输出和postprocessing工具。窗口的右上角有一串功能菜单，它们与以上这些菜单的选择无关。文件：文件菜单提供许多与文件管理相关的功能，如：打开文件、保存文件、合并和输入几何模型、存档工程，这些功能方便了管理ANSYSICEMCFD工程。在这个菜单里有用的功能包括：新建工程、打开工程、保存工程、另存为、关闭工程、改变工作地址、几何菜单、网格属性、参数、结果、输入几何模型、输入网、输出几何模型和退出。带有特殊标记的功能按钮包含有子菜单，可以通过点击看到。编辑：菜单包括回退、前进、命令行、网格转换小面结构、小面结构转化为网格、结构化模型面。视图：菜单包括合适窗口、放大、俯视、仰视、左视、右视、前视、后视、等角视、视图控制、保存视图、背景设置、镜像与复制、注释、加标记、清除标记、网格截面剖视。信息：菜单包括几何信息、面的面积、最大截面积、曲线长度、网格信息、单元体信息、节点信息、位置、距离、角度、变量、分区文件、网格报告。设置：菜单包括常规、求解七、显示、选择、内存、远程、速度、重启、网格划分。帮助：启动帮助、启动用户指南、启动使用手册、启动安装指南、有关法律。(a)几何菜单几何菜单包括编辑、修改几何图形的功能。功能及作用：生成点、生成/修改线、生成/修改面、生成体、修改几何图形、转化图形、删除点、删除线、删除面、删除体积点及删除实体。1(b)网格菜单网格菜单包括ANSYSICEMCFD网格工具的模块。以下按钮可以导入不同ANSYSICEMCFD支持和开发的网格划分模块。设置全局网格尺寸、设置表面网格尺寸、设置曲线网格尺寸、创建加密区、创建单元、表面网格、四面体、金字塔、六面体（旧界面）、六面体分区网格及拖拽网格。点击这些按钮调用网格工具模块。(c)块操作菜单创建块、分割块、合并顶点、编辑块、对应、移动顶点、块转换、编辑边、前期网格参数、前期网格质量、块检查、删除块。(d)编辑网格菜单编辑网格菜单包括高级网格编辑必需的工具：粗化、平滑、合并网格。通过这个菜单可执行的操作包括：创建单元、创建中间节点、网格检查、计算和显示质量、平滑全局网格、平滑六面体网格、修改网格、合并节点、分割网格、移动节点、偏移网格、转化网格、网格类型转化、调整网格密度、重新编号网格、网格重新自适应、删除中间节点、删除节点及删除单元。(e)输出菜单输出菜单通过装配求解器、写求解器输入文件、启动求解器来控制边界条件的编辑。输出菜单包括以下几个功能键：选择求解器、边界条件、编辑参数、写输入文件。图标功能菜单：打开工程、保存工程、打开几何文件、打开属性文件（定义在几何体中的边界条件）、打开块文件、适合窗口、放大、测距离、当地坐标系、刷新。回退：还原到上一步操作前进：重返到下一步操作框架显示：使几何图形显示框架状视图阴影显示：使几何图形固体（不透明）显示1.2：模型目录树位于屏幕左侧的模型目录树，通过部分、几何实体、单元类型和用户定义的子集控制图形显示。因为有些功能只对显示的实体发生作用，所以目录树在孤立需要修改的特殊实体时体现了重要性。部分：颜色标记和用户定义显示。几何体：通过几何实体右边的选择框，用户对按钮选择可视模式控制显示。1.3：消息窗口消息窗口包括所有ANSYSICEMCFD写出的信息来使用户了解内部过程。窗口显示操作界面和几何、网格功能的联系。在操作过程中时刻注意消息窗口是很重要的，它将告诉用户进程的状态。保存命令将所有窗口内容写入...
