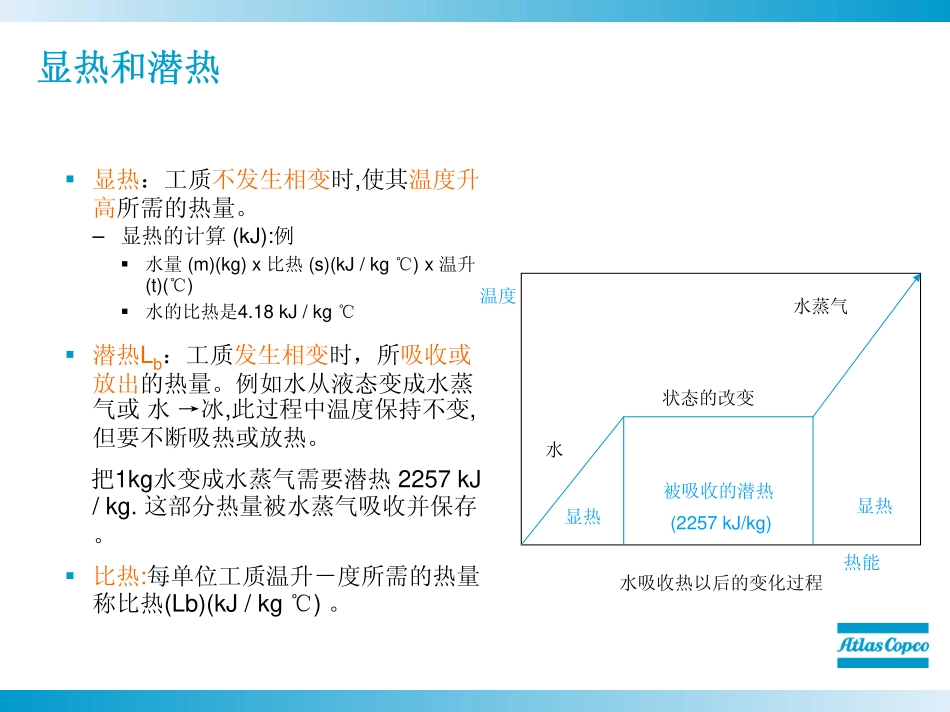

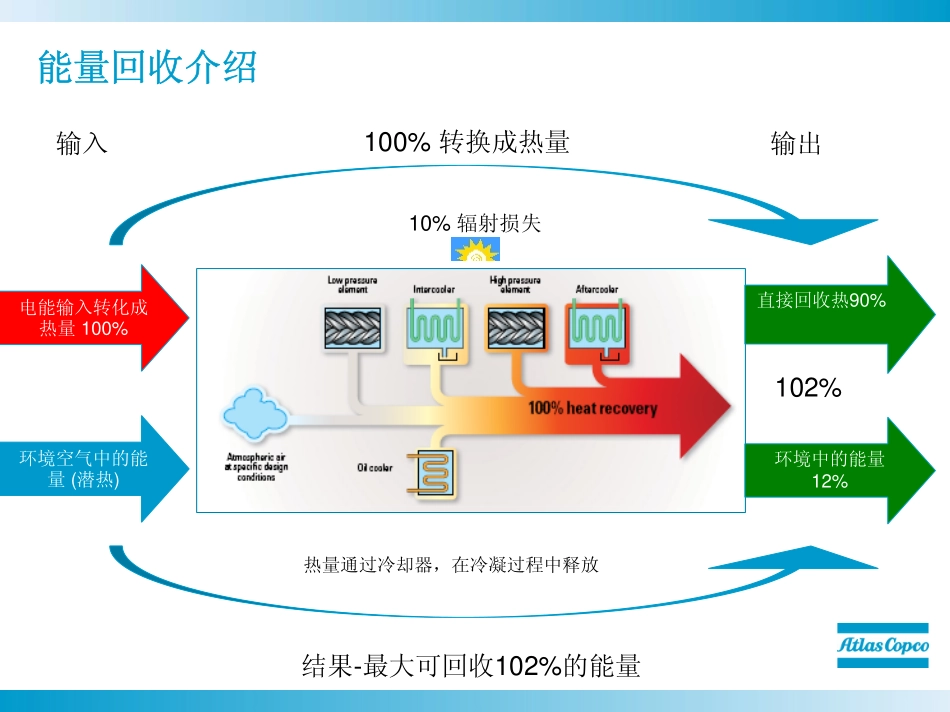

EnergyRecoveryValueTrainingStanleyChen能量回收介绍电能输入转化成热量100%输入直接回收热90%10%辐射损失输出100%转换成热量102%环境空气中的能量(潜热)环境中的能量12%热量通过冷却器,在冷凝过程中释放结果-最大可回收102%的能量显热和潜热�显热:工质不发生相变时,使其温度升高所需的热量。–显热的计算(kJ):例�水量(m)(kg)x比热(s)(kJ/kg℃)x温升(t)(℃)�水的比热是4.18kJ/kg℃�潜热Lb:工质发生相变时,所吸收或放出的热量。例如水从液态变成水蒸气或水→冰,此过程中温度保持不变,但要不断吸热或放热。把1kg水变成水蒸气需要潜热2257kJ/kg.这部分热量被水蒸气吸收并保存。�比热:每单位工质温升-度所需的热量称比热(Lb)(kJ/kg℃)。水水蒸气状态的改变温度热能显热被吸收的潜热(2257kJ/kg)显热水吸收热以后的变化过程压缩过程中的焓20oC70oC质量M体积V1压力P1温度T1质量M体积V3压力P3温度T3=T1质量M体积V2压力P2温度T2H1=U1+P1xV1H1=MxSxT1+P1xV1H3=U3+P3xV3H3=MxSxT3+P3xV3H2=U2+P2xV2H2=MxSxT2+P2xV2能量回收�焓(kJ):表示液体或气体的所含的能量–焓(h)=内能或显热(mxsxt)+压力(p)x体积(v)–h=mxsxt+pxv压缩过程中的焓值分析�当空气被压缩,空气的焓值(热量)随着电能转化成热能而增加�H=U+pxv�压缩前H1=mxsxt1+p1xv1�压缩后H2=mxsxt2+p2xv2�能量回收后,假设温度降低为初始温度(t1)H3=mxsxt1+p3xv3�因为p3xv3=p1xv1所以H3=mxsxt1+p1xv1=H1�假设比热不变,如果压缩机出口温度与初始状态的入口温度相同,则压缩空气中的能量与压缩前的能量相同。�当压缩空气在用气端被使用时(例如用在气动工具上),它膨胀并从环境中吸收热量,这个过程会使得周边范围内的环境温度降低。�所以能量回收系统事实上从环境中得到了能量,可以看作是100%回收电能,而得到免费的压缩空气。压缩过程中焓值不变的证明(参考空气状态表)�压缩前的空气h1=313.67kJ/kg(0.1Mpa,40°C)�压缩后的空气h3=311.88kJ/kg(1.0Mpa,40°C)�结论:压缩后的空气焓值基本不变。压缩过程的能量(ZR55实验测试数据)环境空气40C70%RH121l/s第一级压缩中间冷却器51C2.6bar(e)第二级压缩后冷却器48C9.8bar(e)湿空气130g/m3饱和空气86g/m3冷凝水份44g/m3实际流量=5.28l/h湿空气36g/m3湿空气258g/m3饱和空气75g/m3冷凝水分183g/m3实际流量=7.36l/h装机功率=63.75kW;每小时能耗=63.75kWh(100%)回收热水的热量=65.57kW;每小时热量=65.57kWh(102%)每小时从潜热得到的热量=(5.28+7.36)x2257/3600=7.9kWh(12%)每小时的热量(非从潜热得到的部分)=57.67kWh(90%)冷却水入水20C空压机能量回收的意义�工业品-空压机的费用分析图:强调80%在于能源消耗�压缩机可以看作一个能产生压缩空气的热水锅炉�能量回收系统为客户实现了环境改善和利润增长的双赢历史�之前叫做“泵站”�在上世纪70年代设计�当时这样的设计实属领先�但目前看来已经过时–需要通过适当的修改来完善该设备–没有友好的管道连接–没有售后备件支持–极其简单的控制–缺少文件资料–无“艺术感”98%热量26%热量72%热量4%热量带走72%热量带走22%热量GA喷油螺杆机能量回收简介GA喷油螺杆机能量回收选项�空气和油通过油分离器分离后,通过回收油中的热量,可以实现70%的热回收率GA90-160ER选项ModelGA90-110AGA90-110WGA132-7.5/8.5/10AGA132-14AGA160AGA132-160W1625007043EnergyRecovery6304016250070401625007041162500704416250070421625007045无油螺杆空压机能量回收简介两级压缩9%两级压缩9%油冷12%油冷12%后冷42%后冷42%中冷37%中冷37%环境空气中的热量10%环境空气中的热量10%�为什么回收率高?–特殊设计的串联冷却回路–冷却夹套–气走管内,水走管外层的冷却器–整体铸件设计,管路热损少–能吸收环境中的热量–机械损失小�一套完整的适用于ZR机型的能量回收装置包括–改良内部冷却回路的ZR压缩机–泵站:用于将回收能量从压缩机的冷却系统传递到热量吸收装置–热量吸收装置:用于将能量传递到生产过程的设备改良内部冷却回路的ZR压缩机泵站热量吸收装置大多数情况下,我们需要另外增加一套后冷却器用于减少后处理设备负荷,改善空气干...
