CAD图纸集使用流程VIP免费

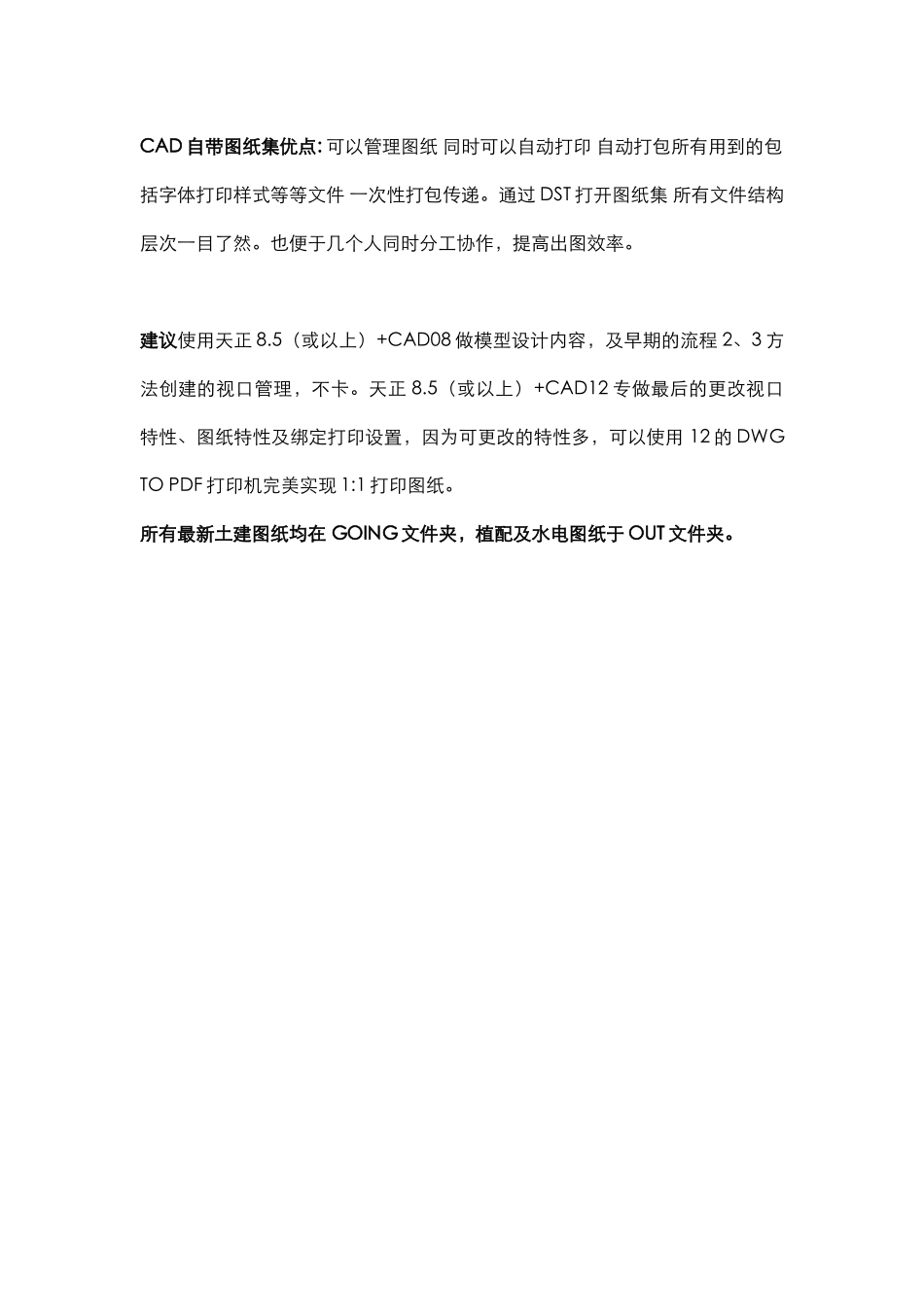

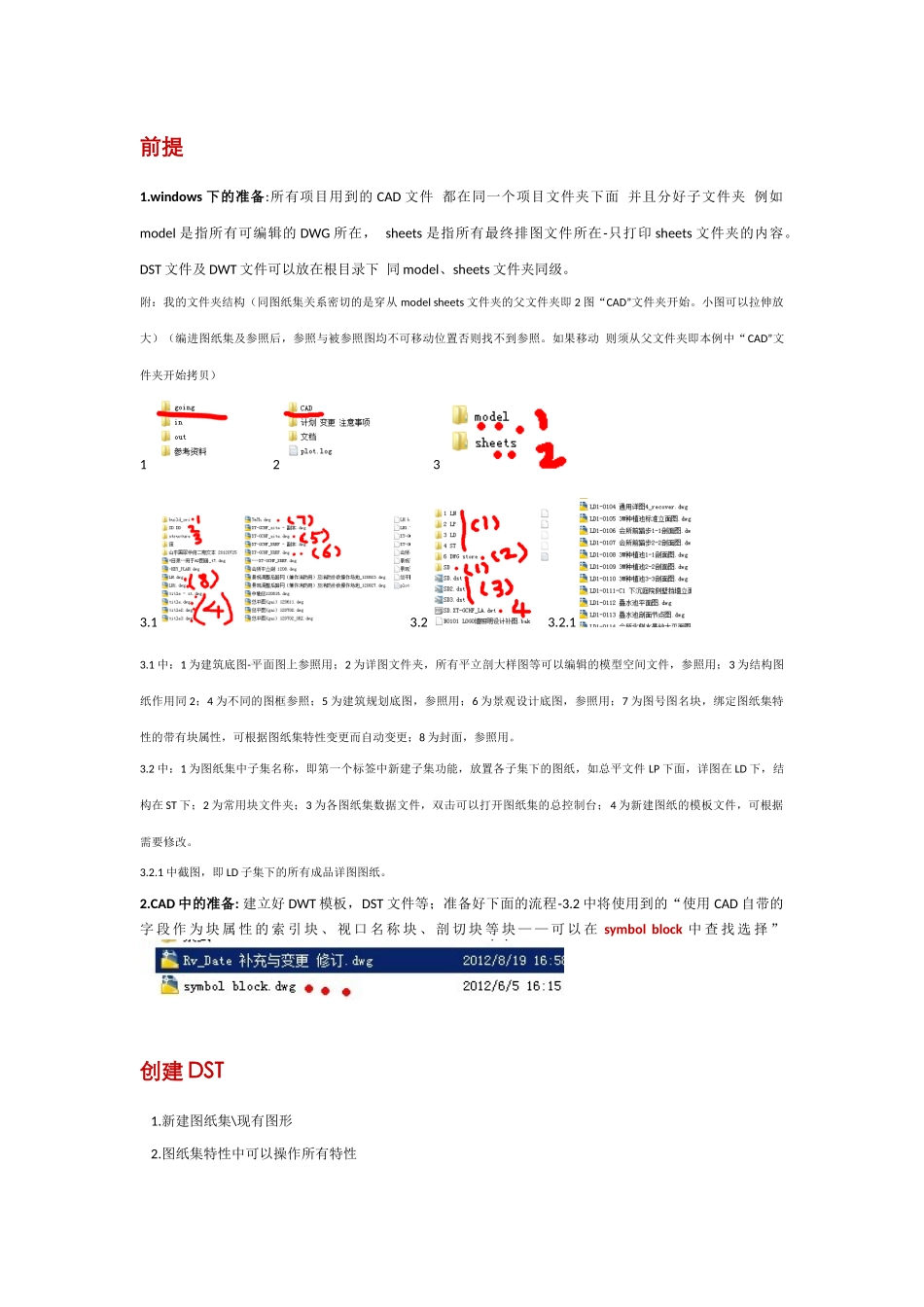

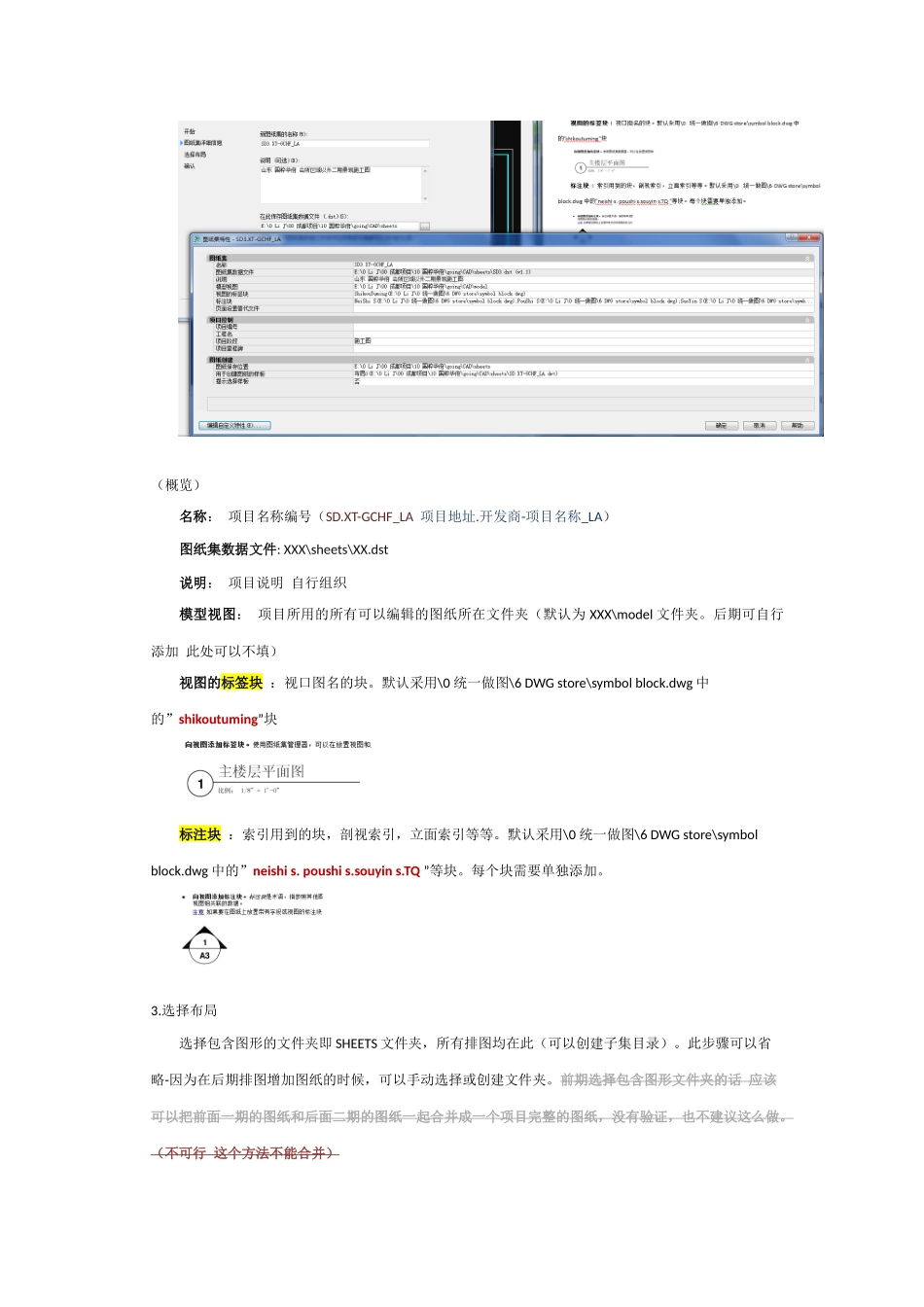

CAD自带图纸集优点:可以管理图纸同时可以自动打印自动打包所有用到的包括字体打印样式等等文件一次性打包传递。通过DST打开图纸集所有文件结构层次一目了然。也便于几个人同时分工协作，提高出图效率。建议使用天正8.5（或以上）+CAD08做模型设计内容，及早期的流程2、3方法创建的视口管理，不卡。天正8.5（或以上）+CAD12专做最后的更改视口特性、图纸特性及绑定打印设置，因为可更改的特性多，可以使用12的DWGTOPDF打印机完美实现1:1打印图纸。所有最新土建图纸均在GOING文件夹，植配及水电图纸于OUT文件夹。前提1.windows下的准备:所有项目用到的CAD文件都在同一个项目文件夹下面并且分好子文件夹例如model是指所有可编辑的DWG所在，sheets是指所有最终排图文件所在-只打印sheets文件夹的内容。DST文件及DWT文件可以放在根目录下同model、sheets文件夹同级。附：我的文件夹结构（同图纸集关系密切的是穿从modelsheets文件夹的父文件夹即2图“CAD”文件夹开始。小图可以拉伸放大）（编进图纸集及参照后，参照与被参照图均不可移动位置否则找不到参照。如果移动则须从父文件夹即本例中“CAD”文件夹开始拷贝）1233.13.23.2.13.1中：1为建筑底图-平面图上参照用；2为详图文件夹，所有平立剖大样图等可以编辑的模型空间文件，参照用；3为结构图纸作用同2；4为不同的图框参照；5为建筑规划底图，参照用；6为景观设计底图，参照用；7为图号图名块，绑定图纸集特性的带有块属性，可根据图纸集特性变更而自动变更；8为封面，参照用。3.2中：1为图纸集中子集名称，即第一个标签中新建子集功能，放置各子集下的图纸，如总平文件LP下面，详图在LD下，结构在ST下；2为常用块文件夹；3为各图纸集数据文件，双击可以打开图纸集的总控制台；4为新建图纸的模板文件，可根据需要修改。3.2.1中截图，即LD子集下的所有成品详图图纸。2.CAD中的准备:建立好DWT模板，DST文件等；准备好下面的流程-3.2中将使用到的“使用CAD自带的字段作为块属性的索引块、视口名称块、剖切块等块——可以在symbolblock中查找选择”创建DST1.新建图纸集\现有图形2.图纸集特性中可以操作所有特性（概览）名称：项目名称编号（SD.XT-GCHF_LA项目地址.开发商-项目名称_LA）图纸集数据文件:XXX\sheets\XX.dst说明：项目说明自行组织模型视图：项目所用的所有可以编辑的图纸所在文件夹（默认为XXX\model文件夹。后期可自行添加此处可以不填）视图的标签块：视口图名的块。默认采用\0统一做图\6DWGstore\symbolblock.dwg中的”shikoutuming”块标注块：索引用到的块，剖视索引，立面索引等等。默认采用\0统一做图\6DWGstore\symbolblock.dwg中的”neishis.poushis.souyins.TQ”等块。每个块需要单独添加。3.选择布局选择包含图形的文件夹即SHEETS文件夹，所有排图均在此（可以创建子集目录）。此步骤可以省略-因为在后期排图增加图纸的时候，可以手动选择或创建文件夹。前期选择包含图形文件夹的话应该可以把前面一期的图纸和后面二期的图纸一起合并成一个项目完整的图纸，没有验证，也不建议这么做。（不可行这个方法不能合并）可以选择已经完成的布局（即流程第2步骤方法做好的布局）直接添加到图纸集中（此步即是后期在图纸列表标签中右键‘将布局作为图纸输入’）。建议此步骤不选择，后期根据需要再选择。4确认步骤创建图纸集DST文件完成。流程-方法1（图纸集的彻底利用法含图纸管理及视口管理）1.第一个标签：图纸列表（本质类同图纸目录，即图纸布局的管理）创建子集：在图纸列表标签中右击SD3XXX，选择新建子集1.1名称:LP总图部分/LD详图部分/LN封面目录说明/ST结构（其他专业另计）1.2存储位置:sheets\LP等1.3样板文件:默认本项目都是一致的通用。可以自行建立各自适合的样板。同理创建其他图纸子集及相应的文件夹结构。子集可以后期建立，把图纸拖入子集即可。也可以不建立子集推荐建立子集。右击空白区域，新建一个图纸经历选择样板(现有模板)、命名（可在后期天正+CAD12中统一完成）等之后然后双击打开，进入布局空间。2.第三个标签：模型视图（本质是选择被参照的DWG，并作为参照放入上一步打开的布局空间中）2....
