ArcGIS地图整饰VIP专享VIP免费

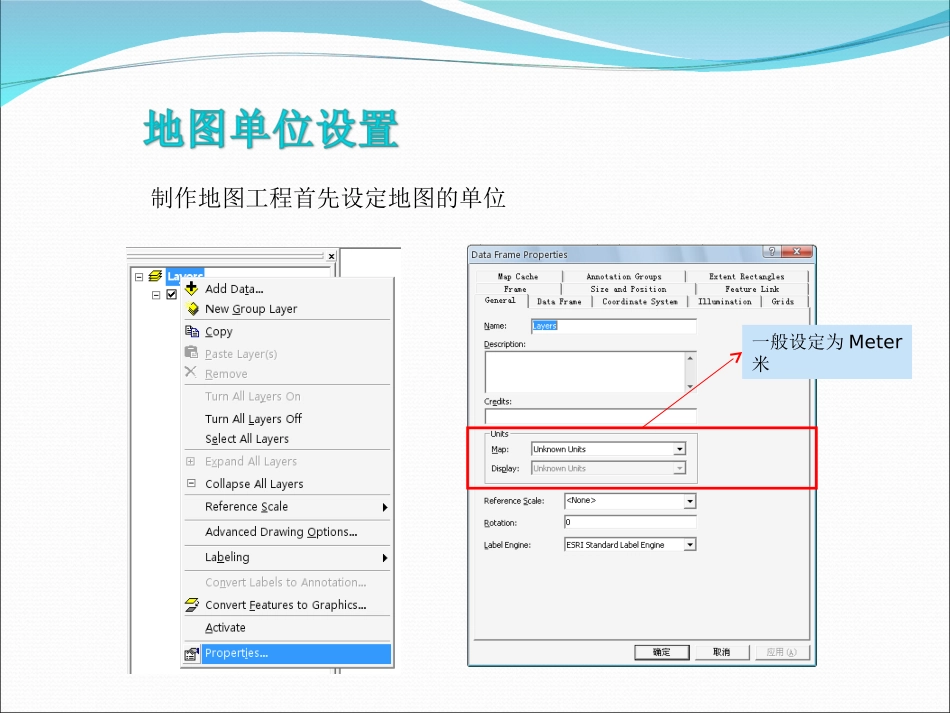

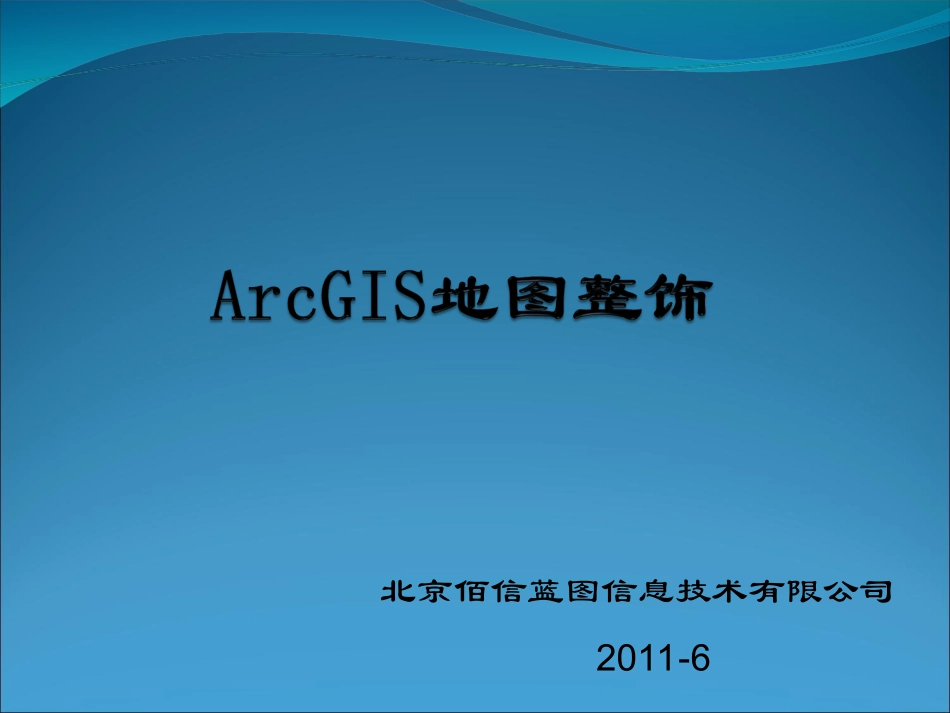

北京佰信蓝图信息技术有限公司2011-6一般设定为Meter米制作地图工程首先设定地图的单位主要分数据视图和版面视图两种。一般在进行数据处理时在版面视图DataView中操作，而出图时则在版面视图LayoutView中进行。纸张设定将鼠标在Layout窗口纸张边沿外右击，打开PageandprintSetup对话框。地图打印设置地图纸张设置纸张尺寸自动调整比例尺在地图输出窗口上显示打印边界地图框架1、根据已有地图模版来调整地图结构，但模版格式必须为*.mxt另一种打开方式：File菜单下选择New，也可选择地图模版。2、自定义图框与底色在内图框中右击，打开properties对话框进入Frame选项卡。地图中的坐标格网属于地图的三大要素之一，是重要的要素组成，反映地图的坐标系统或地图投影信息。不同制图区域的大小，有着不同类型的坐标格网：小比例尺大区域的地图通常使用经纬线格网；中比例尺中区域地图通常使用投影坐标格网，又叫公里格网；大比例尺小区域地图，通常使用公里格网或索引参考格网。1、经纬线格网（地理坐标格网）格网名称纬线间隔经线间隔主要格网细分数在格网线外绘制轮廓线经纬格网将随着数据组的变化而更新在经纬网边缘放置整饰边框在经纬网边缘放置简单边框2、公里格网在格网线外绘制轮廓线在格网线和轴标注间绘制轮廓线公里格网将随着数据组的变化而更新3、索引参考格网格网列数格网行数参考格网标识框底色标识字体设置图名在地图中添加图名，系统自动把添加Title放到地图的水平中心位置，上下移动把设置好的图名放到合适位置。指北针比例尺比例尺分为数字比例尺和标尺比例尺。1、标尺比例尺2、数字比例尺图例图例修改单击图例右击，打开图例属性LegendProperties窗口。Titleanditems:图例标题与图例符号之间的距离。Items：分层图例符号之间的距离。Columns：两列图例符号之间的距离。Layernameandgroup：分层图例中图层名称与分组图例符号的间距。group：分组图例符号之间的距离。Headingandclasses：分组图例标题与分级符号之间的距离。Patches：图例符号之间的垂直距离。Patchesandlabels：图例符号与标注之间的距离。在新的一列中排列该数据层图例中文字标注设置MapConnection：a.Onlydisplaylayers…intheTableOfContents图例仅仅表示地图中显示的数据层b.Addanewitem…isaddedtothemap增加数据层以后图例内容自动调整c.Reorderthelegend…arereordered地图数据层调整顺序之后图例相应调整d.Scalesymbolswhenareferencescaleisset根据地图的参考比例尺调整图例符号添加制图单位、制图时间和出图所用的坐标系，并进行相应的符号整饰。单击图面要素右击：ConvertToGarphics：转为图面要素的图形GraphicsOperations：图解法则Order：叠放次序Nudge：移动Align：排列Distribute：分布设置RotateorFlip：旋转及翻转（1）GraphicsOperations：（2）Order：BringtoFront：置于顶层SendtoBack：置于底层BringForward：上移一层SendBackward：下移一层（3）Nudge：（4）Align：AligntoMargins：各排列命令的开启。AlignLeft：左对齐AlignCenter：水平居中AlignRight：右对齐AlignTop：顶部对齐AlignVerticalCenter：垂直居中AlignBottom：底部对齐（5）Distribute：水平分布垂直分布设置相同的大小设置相同的宽度设置相同的高度调整到页边距大小（填满整个图框）调整宽度为页边距大小调整高度为页边距大小根据指定范围出图在内容表Layer上右击，打开DataFrameProperties。创建微缩图地图存放分两种：绝对路径、相对路径。通常我们用相对路径保存工程文件。ArcMAP地图可输出多种类型图片：emf、jpg、tif、bmp等。单一值单一值按某个字段设置透明度设置符号显示的等级唯一值挂接符号库渐变色依据属性选择，可排除某一值域对象的符号设置
