电工基础-电阻的混联VIP免费

电工基础-电阻的混联_第1页
1/3
电工基础-电阻的混联_第2页
2/3
电工基础-电阻的混联_第3页
3/3

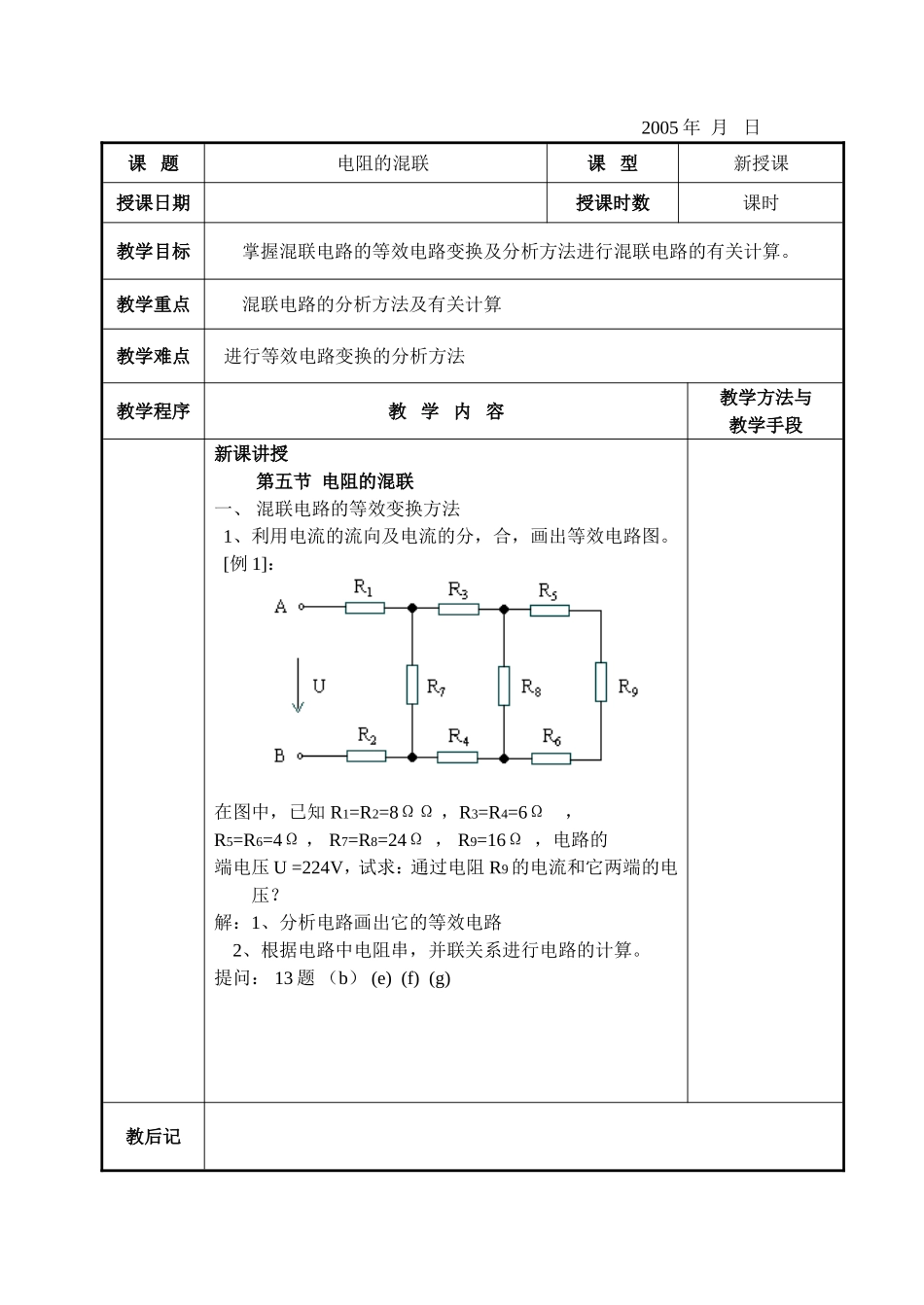

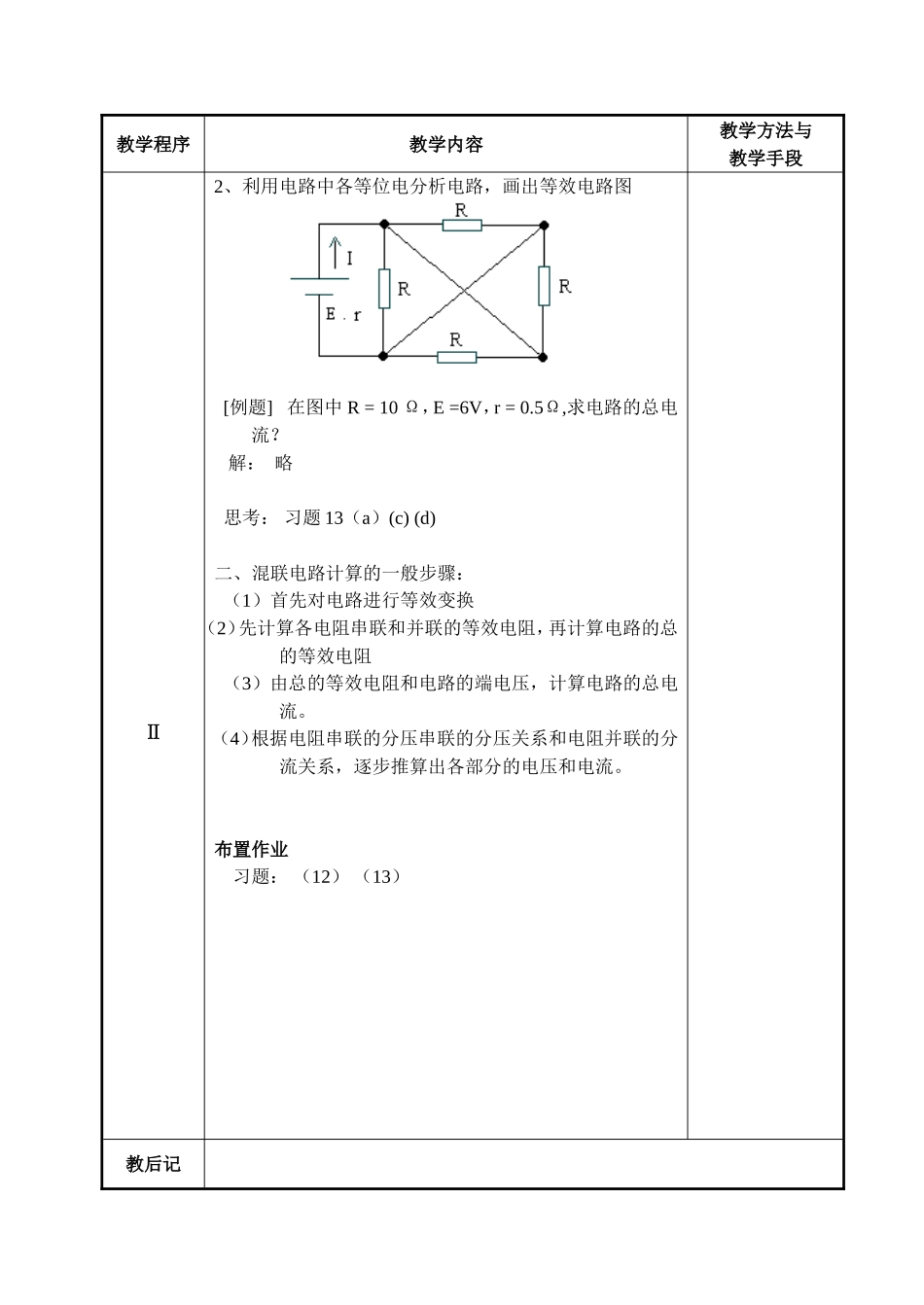

2005年月日课题电阻的混联课型新授课授课日期授课时数课时教学目标掌握混联电路的等效电路变换及分析方法进行混联电路的有关计算。教学重点混联电路的分析方法及有关计算教学难点进行等效电路变换的分析方法教学程序教学内容教学方法与教学手段新课讲授第五节电阻的混联一、混联电路的等效变换方法1、利用电流的流向及电流的分,合,画出等效电路图。[例1]:在图中,已知R1=R2=8ΩΩ,R3=R4=6Ω,R5=R6=4Ω,R7=R8=24Ω,R9=16Ω,电路的端电压U=224V,试求:通过电阻R9的电流和它两端的电压?解:1、分析电路画出它的等效电路2、根据电路中电阻串,并联关系进行电路的计算。提问:13题(b)(e)(f)(g)教后记教学程序教学内容教学方法与教学手段Ⅱ2、利用电路中各等位电分析电路,画出等效电路图[例题]在图中R=10Ω,E=6V,r=0.5Ω,求电路的总电流?解:略思考:习题13(a)(c)(d)二、混联电路计算的一般步骤:(1)首先对电路进行等效变换(2)先计算各电阻串联和并联的等效电阻,再计算电路的总的等效电阻(3)由总的等效电阻和电路的端电压,计算电路的总电流。(4)根据电阻串联的分压串联的分压关系和电阻并联的分流关系,逐步推算出各部分的电压和电流。布置作业习题:(12)(13)教后记
