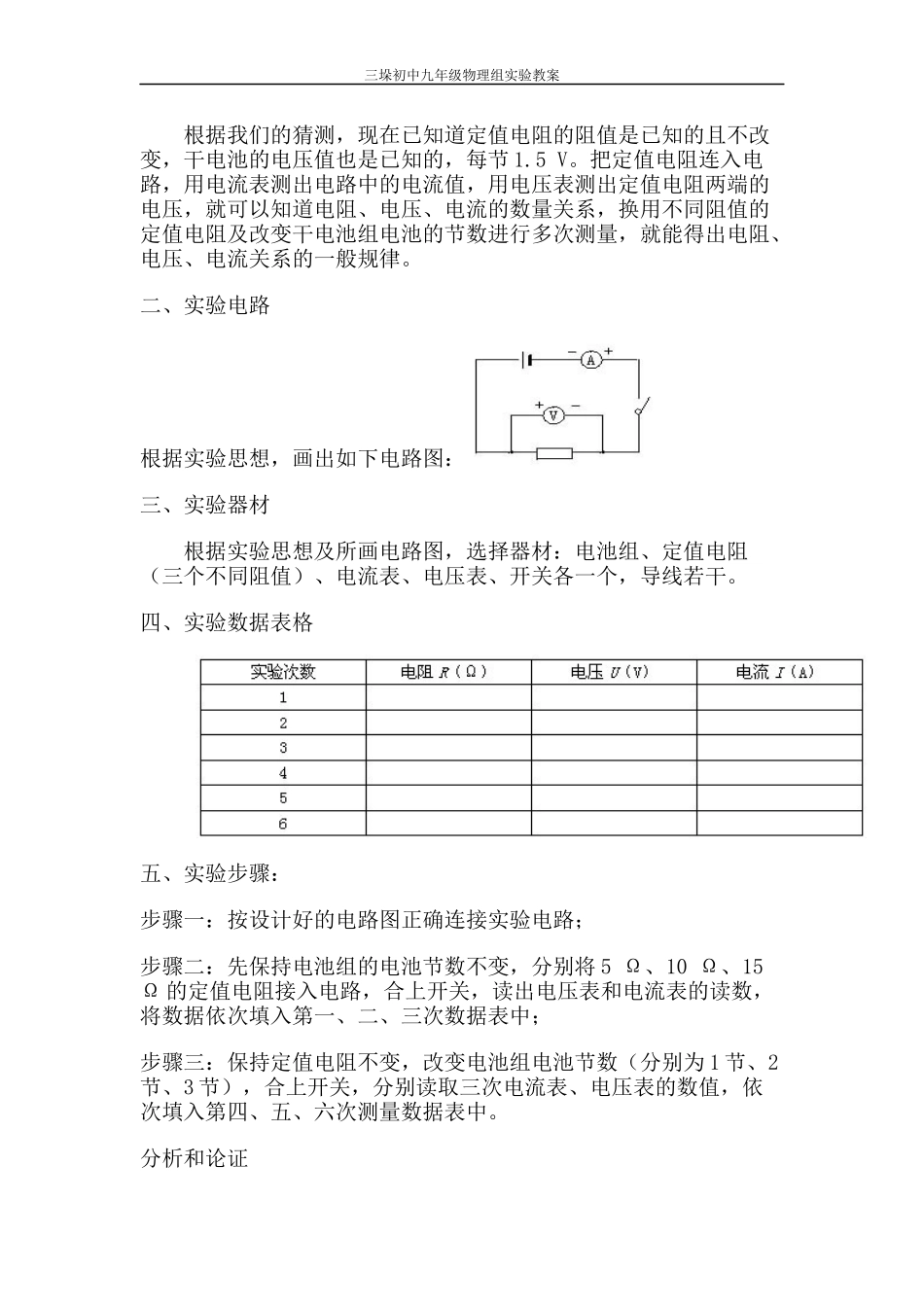

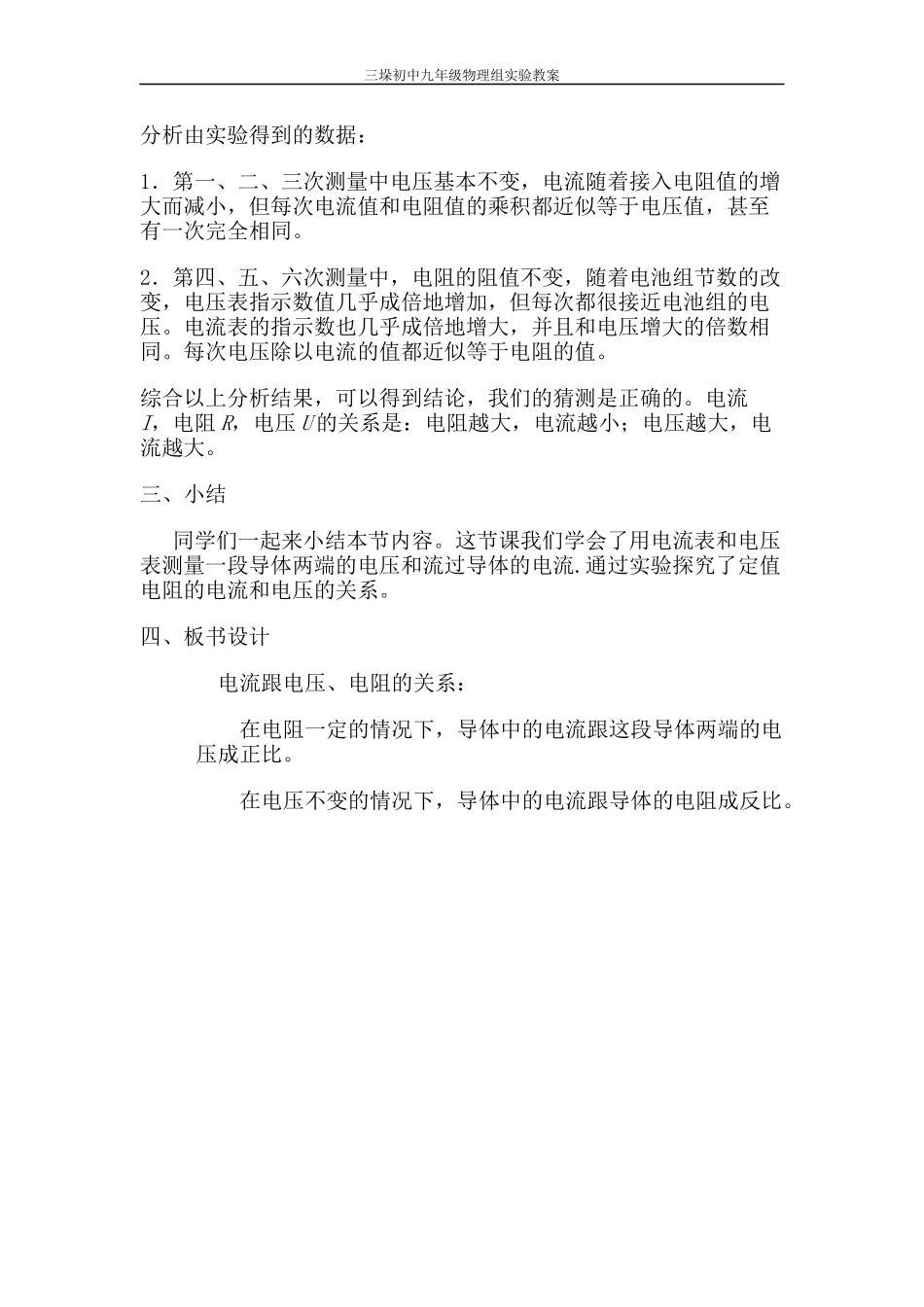

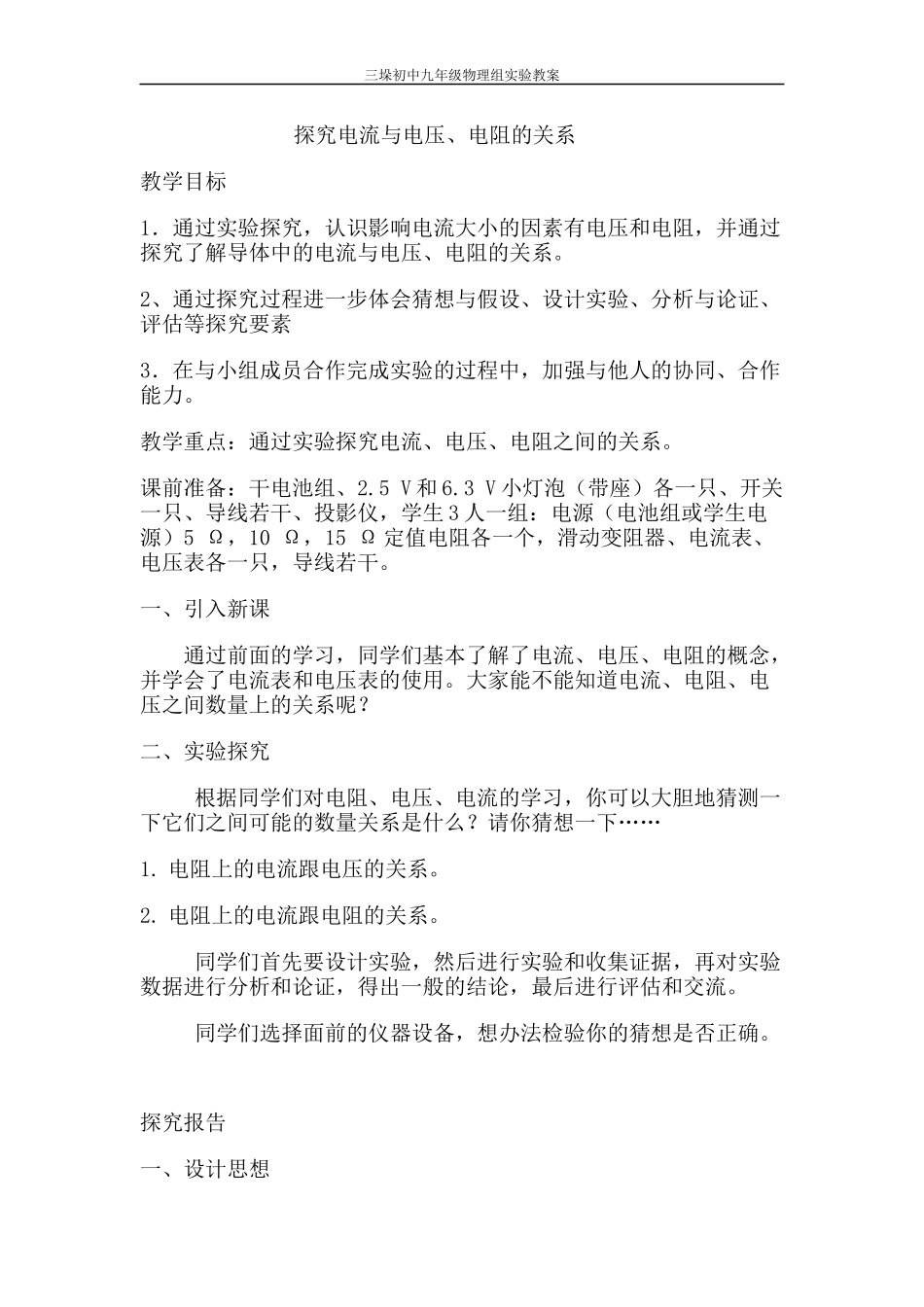

三垛初中九年级物理组实验教案探究电流与电压、电阻的关系教学目标1．通过实验探究，认识影响电流大小的因素有电压和电阻，并通过探究了解导体中的电流与电压、电阻的关系。2、通过探究过程进一步体会猜想与假设、设计实验、分析与论证、评估等探究要素3．在与小组成员合作完成实验的过程中，加强与他人的协同、合作能力。教学重点：通过实验探究电流、电压、电阻之间的关系。课前准备：干电池组、2.5V和6.3V小灯泡（带座）各一只、开关一只、导线若干、投影仪，学生3人一组：电源（电池组或学生电源）5Ω，10Ω，15Ω定值电阻各一个，滑动变阻器、电流表、电压表各一只，导线若干。一、引入新课通过前面的学习，同学们基本了解了电流、电压、电阻的概念，并学会了电流表和电压表的使用。大家能不能知道电流、电阻、电压之间数量上的关系呢？二、实验探究根据同学们对电阻、电压、电流的学习，你可以大胆地猜测一下它们之间可能的数量关系是什么？请你猜想一下……1.电阻上的电流跟电压的关系。2.电阻上的电流跟电阻的关系。同学们首先要设计实验，然后进行实验和收集证据，再对实验数据进行分析和论证，得出一般的结论，最后进行评估和交流。同学们选择面前的仪器设备，想办法检验你的猜想是否正确。探究报告一、设计思想三垛初中九年级物理组实验教案根据我们的猜测，现在已知道定值电阻的阻值是已知的且不改变，干电池的电压值也是已知的，每节1.5V。把定值电阻连入电路，用电流表测出电路中的电流值，用电压表测出定值电阻两端的电压，就可以知道电阻、电压、电流的数量关系，换用不同阻值的定值电阻及改变干电池组电池的节数进行多次测量，就能得出电阻、电压、电流关系的一般规律。二、实验电路根据实验思想，画出如下电路图：三、实验器材根据实验思想及所画电路图，选择器材：电池组、定值电阻（三个不同阻值）、电流表、电压表、开关各一个，导线若干。四、实验数据表格五、实验步骤：步骤一：按设计好的电路图正确连接实验电路；步骤二：先保持电池组的电池节数不变，分别将5Ω、10Ω、15Ω的定值电阻接入电路，合上开关，读出电压表和电流表的读数，将数据依次填入第一、二、三次数据表中；步骤三：保持定值电阻不变，改变电池组电池节数（分别为1节、2节、3节），合上开关，分别读取三次电流表、电压表的数值，依次填入第四、五、六次测量数据表中。分析和论证三垛初中九年级物理组实验教案分析由实验得到的数据：1．第一、二、三次测量中电压基本不变，电流随着接入电阻值的增大而减小，但每次电流值和电阻值的乘积都近似等于电压值，甚至有一次完全相同。2．第四、五、六次测量中，电阻的阻值不变，随着电池组节数的改变，电压表指示数值几乎成倍地增加，但每次都很接近电池组的电压。电流表的指示数也几乎成倍地增大，并且和电压增大的倍数相同。每次电压除以电流的值都近似等于电阻的值。综合以上分析结果，可以得到结论，我们的猜测是正确的。电流I，电阻R，电压U的关系是：电阻越大，电流越小；电压越大，电流越大。三、小结同学们一起来小结本节内容。这节课我们学会了用电流表和电压表测量一段导体两端的电压和流过导体的电流.通过实验探究了定值电阻的电流和电压的关系。四、板书设计电流跟电压、电阻的关系：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。在电压不变的情况下，导体中的电流跟导体的电阻成反比。
