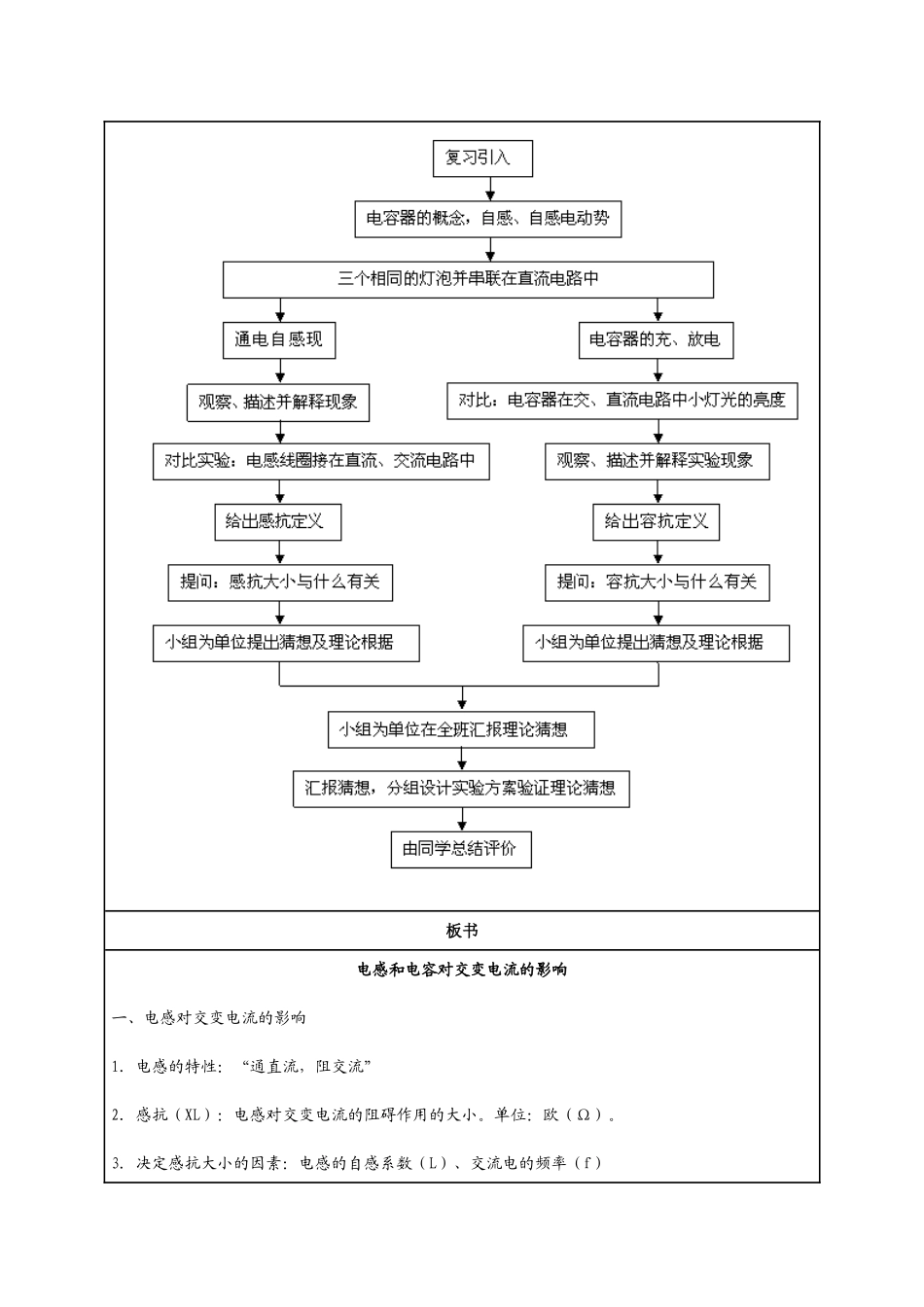

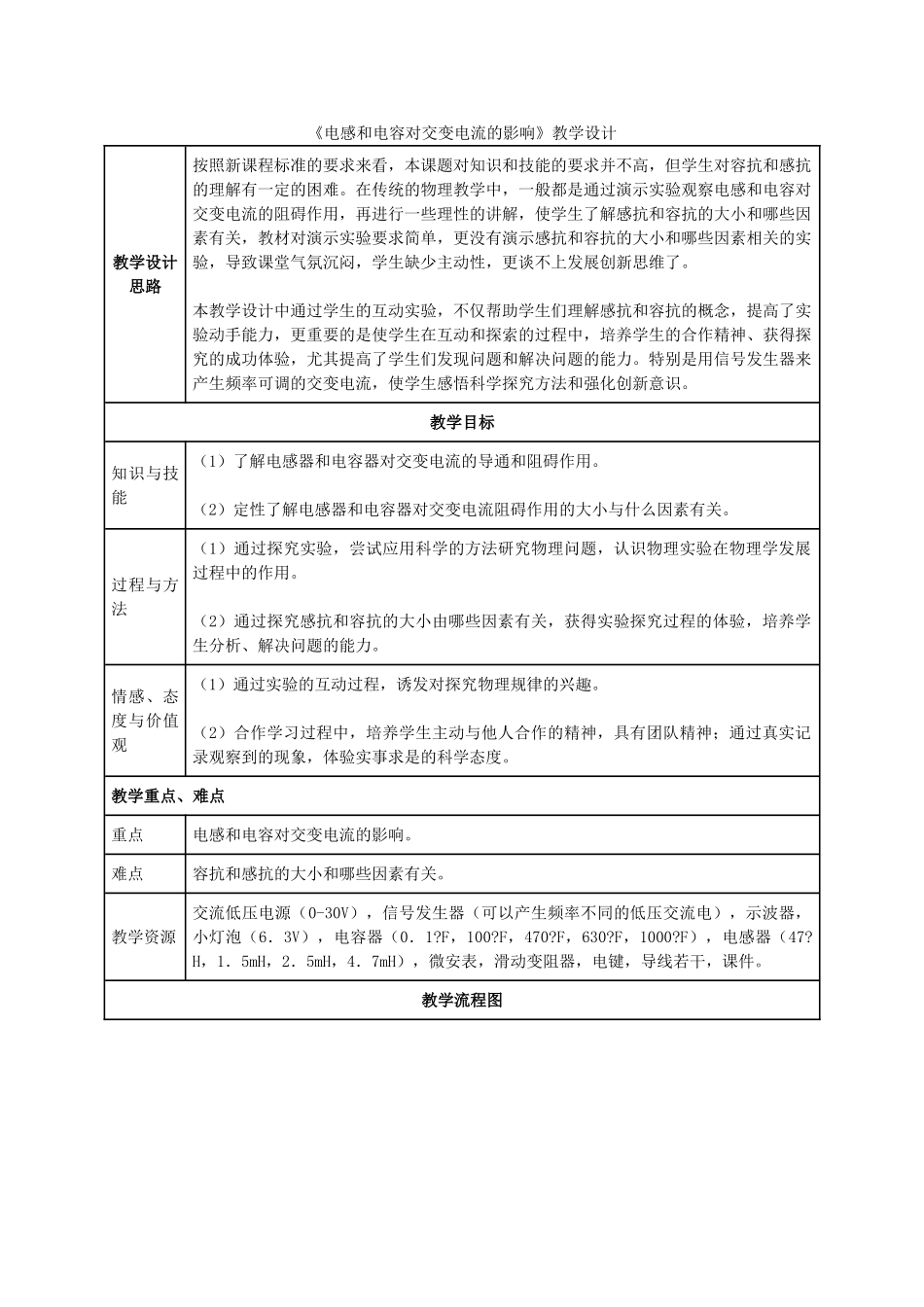

《电感和电容对交变电流的影响》教学设计教学设计思路按照新课程标准的要求来看，本课题对知识和技能的要求并不高，但学生对容抗和感抗的理解有一定的困难。在传统的物理教学中，一般都是通过演示实验观察电感和电容对交变电流的阻碍作用，再进行一些理性的讲解，使学生了解感抗和容抗的大小和哪些因素有关，教材对演示实验要求简单，更没有演示感抗和容抗的大小和哪些因素相关的实验，导致课堂气氛沉闷，学生缺少主动性，更谈不上发展创新思维了。本教学设计中通过学生的互动实验，不仅帮助学生们理解感抗和容抗的概念，提高了实验动手能力，更重要的是使学生在互动和探索的过程中，培养学生的合作精神、获得探究的成功体验，尤其提高了学生们发现问题和解决问题的能力。特别是用信号发生器来产生频率可调的交变电流，使学生感悟科学探究方法和强化创新意识。教学目标知识与技能（1）了解电感器和电容器对交变电流的导通和阻碍作用。（2）定性了解电感器和电容器对交变电流阻碍作用的大小与什么因素有关。过程与方法（1）通过探究实验，尝试应用科学的方法研究物理问题，认识物理实验在物理学发展过程中的作用。（2）通过探究感抗和容抗的大小由哪些因素有关，获得实验探究过程的体验，培养学生分析、解决问题的能力。情感、态度与价值观（1）通过实验的互动过程，诱发对探究物理规律的兴趣。（2）合作学习过程中，培养学生主动与他人合作的精神，具有团队精神；通过真实记录观察到的现象，体验实事求是的科学态度。教学重点、难点重点电感和电容对交变电流的影响。难点容抗和感抗的大小和哪些因素有关。教学资源交流低压电源（0-30V），信号发生器（可以产生频率不同的低压交流电），示波器，小灯泡（6．3V），电容器（0．1?F，100?F，470?F，630?F，1000?F），电感器（47?H，1．5mH，2．5mH，4．7mH），微安表，滑动变阻器，电键，导线若干，课件。教学流程图板书电感和电容对交变电流的影响一、电感对交变电流的影响1．电感的特性：“通直流，阻交流”2．感抗（XL）：电感对交变电流的阻碍作用的大小。单位：欧（Ω）。3．决定感抗大小的因素：电感的自感系数（L）、交流电的频率（f）L越大、f越高，XL越小二、电容对交变电流的影响1．电容器的特性：“通交流，隔直流”。2．容抗（XC）：电容对交变电流的阻碍作用的大小。单位：欧（Ω）。3．决定容抗大小的因素：电容器的电容（C）、交流电的频率（f）C越大、f越高，XC越小教学过程引入新课【复习引入】首先我们来回顾一下：什么是电容器？电容器：任何两个彼此绝缘且相隔很近的导体构成一个电容器。如果将电容器接入直流电路中，电路中有没有电流？（没有，因为电容器中间是绝缘的。）看图问：请同学们观察一个如图所示实验，当电键闭合后，出现什么现象？[学生]电键闭合后，A2立刻亮，A1缓慢亮，因为线圈会阻碍A1电流的变化。为什么会有阻碍电流变化的现象呢？因为电感器会产生一个阻碍导体中原电流变化的自感电动势，今天，我们就来研究电感和电容对交变电流的影响。【新课讲授】[对比实验]现在我们有三个小灯泡，让它们并联接入交流电路中，可以观察到三个灯泡的亮度相同，说明这是三个相同的灯泡。现在我们在其中的一个支路中串联一个电容，在另一个支路中串联一个电感。再将它们接入直流电路中。会有什么现象？现象：没有串联任何东西的灯泡马上变亮，串联电容器的灯泡不亮，串联电感线圈的慢一点亮。说明：（电容器不通直流）电容隔直流，电感通直流。再将它们接入交流电路中。会有什么现象？现象：没有串联任何东西的灯泡马上变亮，串联电容器的灯泡和串联电感线圈的灯泡都亮，不过亮度比没有串联任何东西的灯泡暗些。为什么串联了电容器的电路都亮了呢？我们先来看看这幅电路图。将电键往上打，我们会发现电流表会动一下，原因是电源往电容器充电，将电键往下打，我们会发现电流表也会动一下，原因是电容器放电，若想电路中有持续的电流，则要求电容器不断地充放电。这也就是为什么串联了电容器的电路都亮了，并不是真有电流通过电容器，而是电容器在不断地充放电。串联电容器的灯泡和串联电感线圈的灯泡比没有串联...
