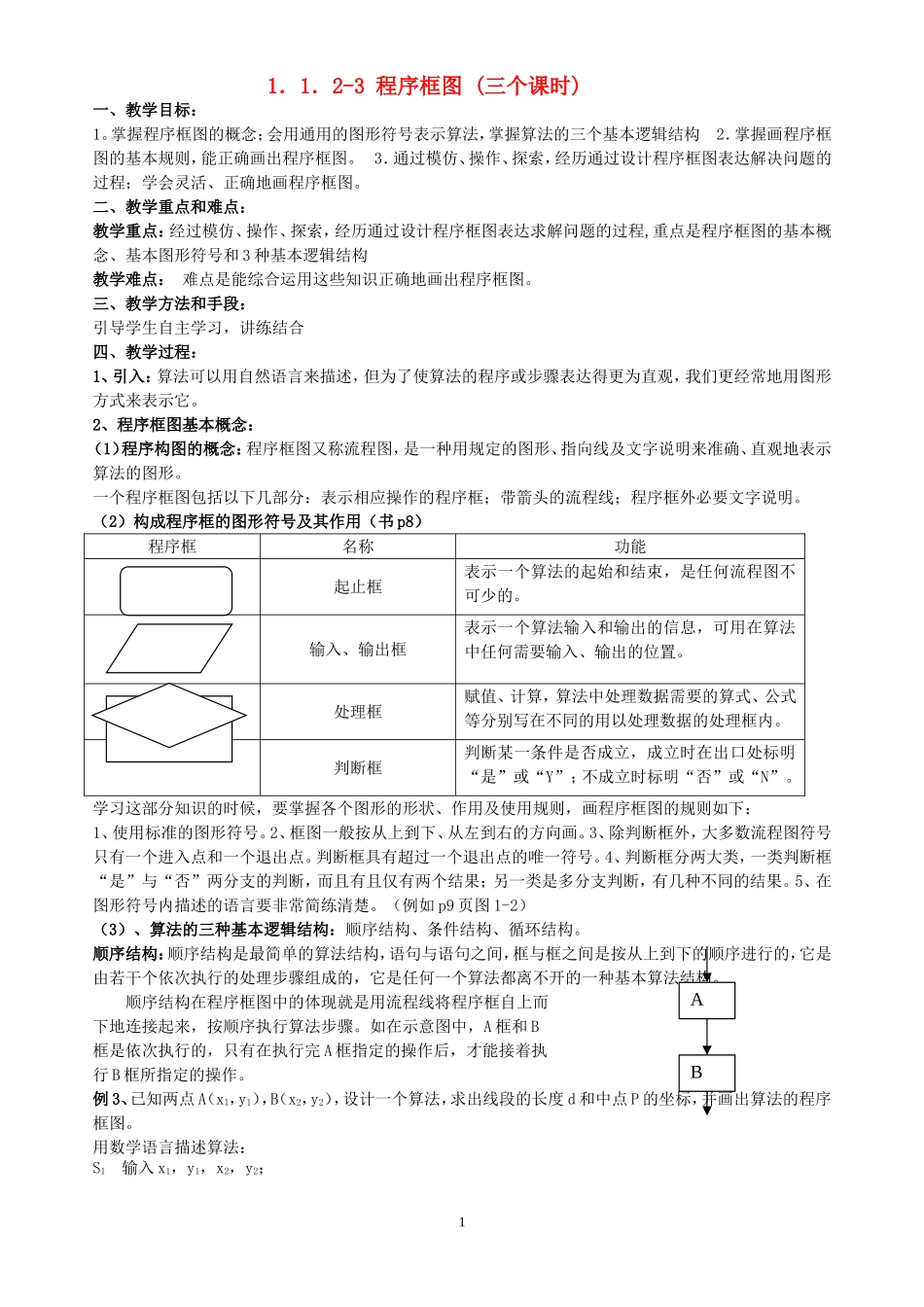

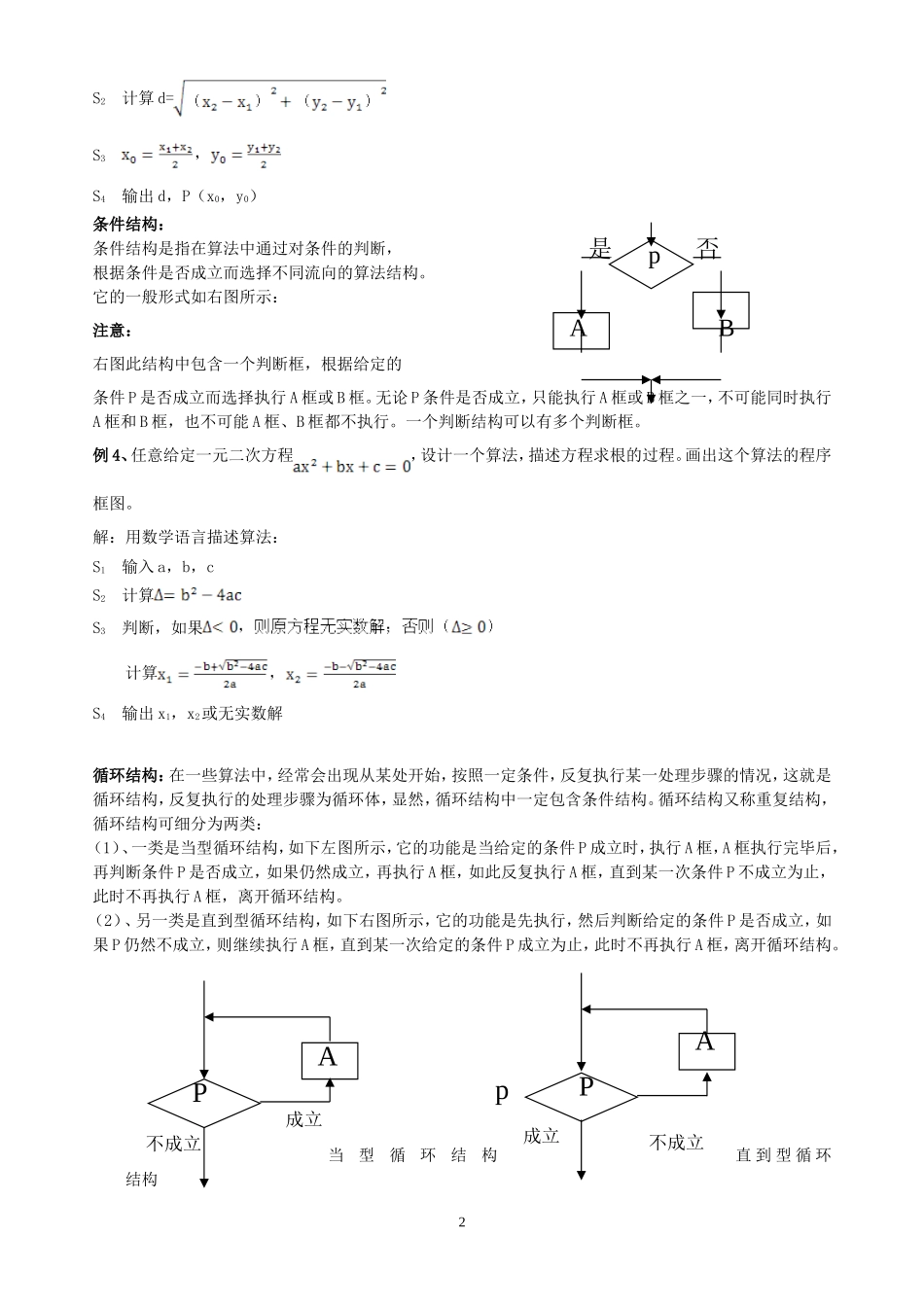

1．1．2-3程序框图(三个课时)一、教学目标：1。掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构2．掌握画程序框图的基本规则，能正确画出程序框图。3．通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。二、教学重点和难点：教学重点：经过模仿、操作、探索，经历通过设计程序框图表达求解问题的过程,重点是程序框图的基本概念、基本图形符号和3种基本逻辑结构教学难点：难点是能综合运用这些知识正确地画出程序框图。三、教学方法和手段：引导学生自主学习，讲练结合四、教学过程：1、引入：算法可以用自然语言来描述，但为了使算法的程序或步骤表达得更为直观，我们更经常地用图形方式来表示它。2、程序框图基本概念：（1）程序构图的概念：程序框图又称流程图，是一种用规定的图形、指向线及文字说明来准确、直观地表示算法的图形。一个程序框图包括以下几部分：表示相应操作的程序框；带箭头的流程线；程序框外必要文字说明。（2）构成程序框的图形符号及其作用（书p8）程序框名称功能起止框表示一个算法的起始和结束，是任何流程图不可少的。输入、输出框表示一个算法输入和输出的信息，可用在算法中任何需要输入、输出的位置。处理框赋值、计算，算法中处理数据需要的算式、公式等分别写在不同的用以处理数据的处理框内。判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”。学习这部分知识的时候，要掌握各个图形的形状、作用及使用规则，画程序框图的规则如下：1、使用标准的图形符号。2、框图一般按从上到下、从左到右的方向画。3、除判断框外，大多数流程图符号只有一个进入点和一个退出点。判断框具有超过一个退出点的唯一符号。4、判断框分两大类，一类判断框“是”与“否”两分支的判断，而且有且仅有两个结果；另一类是多分支判断，有几种不同的结果。5、在图形符号内描述的语言要非常简练清楚。（例如p9页图1-2）（3）、算法的三种基本逻辑结构：顺序结构、条件结构、循环结构。顺序结构：顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的处理步骤组成的，它是任何一个算法都离不开的一种基本算法结构。顺序结构在程序框图中的体现就是用流程线将程序框自上而下地连接起来，按顺序执行算法步骤。如在示意图中，A框和B框是依次执行的，只有在执行完A框指定的操作后，才能接着执行B框所指定的操作。例3、已知两点A（x1，y1），B（x2，y2），设计一个算法，求出线段的长度d和中点P的坐标，并画出算法的程序框图。用数学语言描述算法：S1输入x1，y1，x2，y2；1ABS2计算d=S3S4输出d，P（x0，y0）条件结构：条件结构是指在算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构。它的一般形式如右图所示：注意：右图此结构中包含一个判断框，根据给定的条件P是否成立而选择执行A框或B框。无论P条件是否成立，只能执行A框或B框之一，不可能同时执行A框和B框，也不可能A框、B框都不执行。一个判断结构可以有多个判断框。例4、任意给定一元二次方程，设计一个算法，描述方程求根的过程。画出这个算法的程序框图。解：用数学语言描述算法：S1输入a，b，cS2计算S3判断，如果计算S4输出x1，x2或无实数解循环结构：在一些算法中，经常会出现从某处开始，按照一定条件，反复执行某一处理步骤的情况，这就是循环结构，反复执行的处理步骤为循环体，显然，循环结构中一定包含条件结构。循环结构又称重复结构，循环结构可细分为两类：（1）、一类是当型循环结构，如下左图所示，它的功能是当给定的条件P成立时，执行A框，A框执行完毕后，再判断条件P是否成立，如果仍然成立，再执行A框，如此反复执行A框，直到某一次条件P不成立为止，此时不再执行A框，离开循环结构。（2）、另一类是直到型循环结构，如下右图所示，它的功能是先执行，然后判断给定的条件P是否成立，如果P仍然不成立，则继续执行A框，直到某一次给定的条件P成立为止，此时不再执行A框，离开循环结构。当型循环结构直到型循环...
