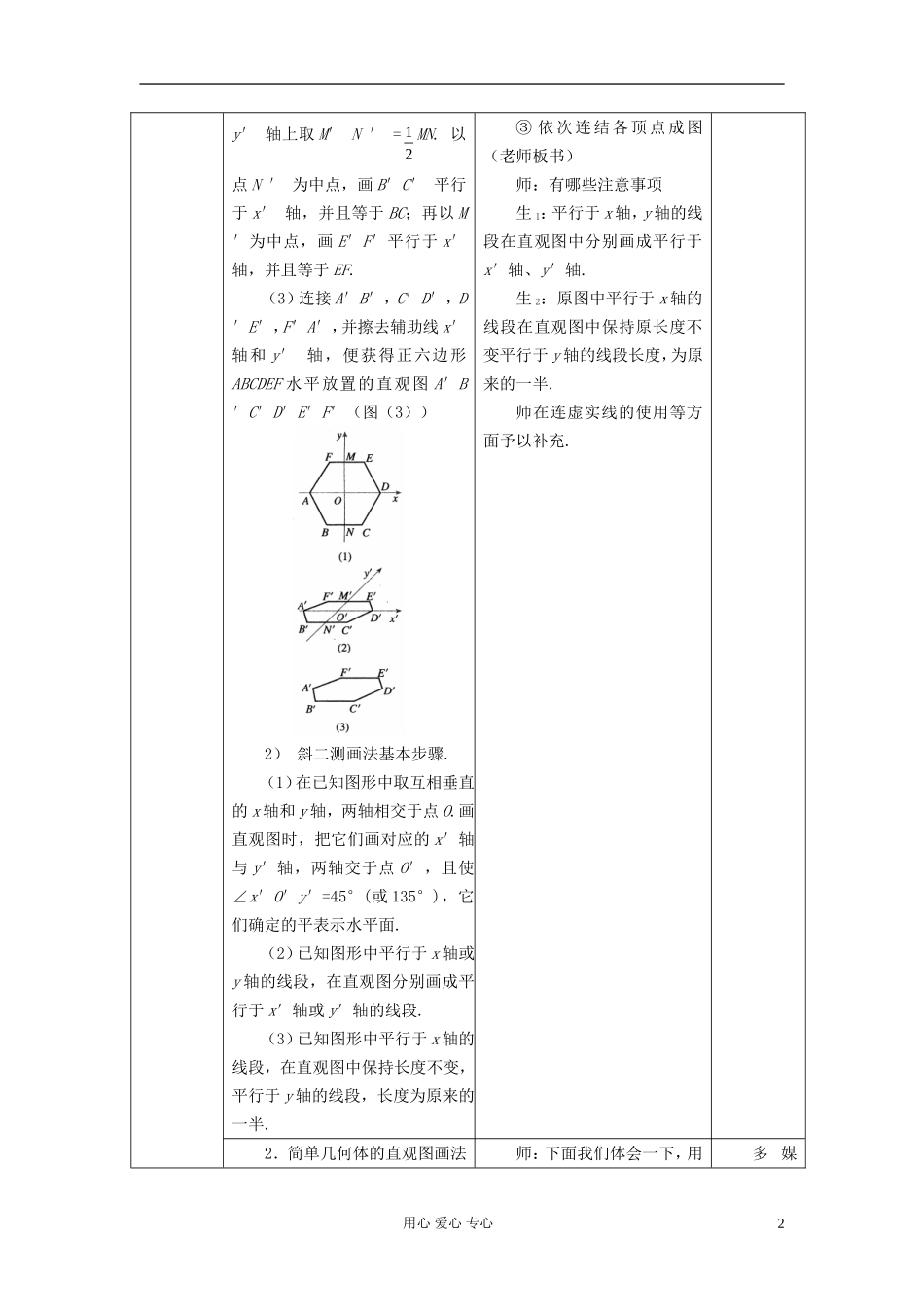

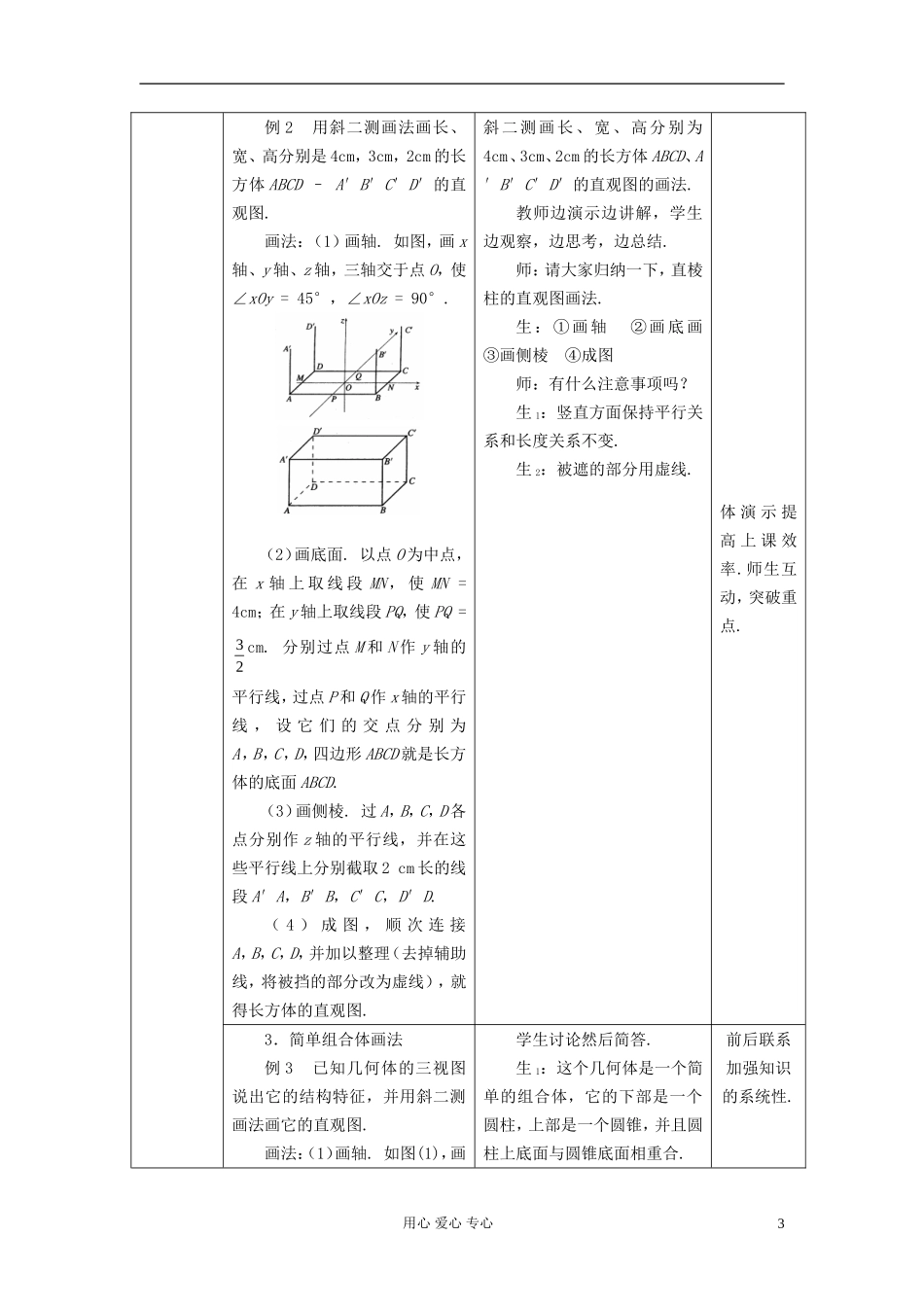

第二课时空间几何体的直观图（一）数学目标1．知识与技能（1）掌握斜二测画法画水平设置的平面图形的直观图.（2）采用对比的方法了解在平行投影下面空间图形与在中心投影下面空间图形两种方法的各自特点.2．过程与方法学生通过观察和类比，利用斜二测画法画出空间几何体的直观图.3．情感态度与价值观（1）提高空间想象力与直观感受.（2）体会对比在学习中的作用.（3）感受几何作图在生产活动中的应用.（二）教学重点、难点重点、难点：用斜二测面法画空间几何值的直观图.（三）教学方法在以水平放置的正六边形或正六棱柱为例画直观图，通过多媒体课件的具体准确逐步演示，使学生熟练掌握并归纳斜二测画法去画直棱柱的基本步骤.教学环节数学内容师生互动设计意图创设情境三视图用三个角度的正棱影图反映空间几何体的形状和大小，我们能否将空间图形用一个平面图形来表示呢？学生讨论发现能，如教材图1.1—2如图1.1—10.师：这些平面图形既富有立体感又能表达出图形各主要部分的位置关系和度量关系，我们称这种图形为立体图形的直观图.设疑激趣点出主题探索新知1．水平放置的平面图形的直观图的画法.（1）例1用斜二测法画水平放置的正六边形的直观图.画法：（1）如图（1），在正方边开ABCDEF中，取AD所在直线为x轴，对称轴MN所在直线为y轴，两轴相交于点O′，使∠x′O′y′=45°.（2）在图（2）中，以O′为中点，在x′轴上取A′D′=AD，在教师用多媒体课件边演示边讲解.学生观察、思考、归纳师：从以上演示我们可以发现画一个水平放置的平面多边形直观图的关键是什么？生：确定多边形顶点的位置.师：请大家尝试归纳平面多边形直观图的基本步骤.生：①选取恰当的坐标系.②画平行线段，截取长度多媒体演示提高上课效率.师生互动，突破重点.用心爱心专心1y′轴上取M′N′=12MN.以点N′为中点，画B′C′平行于x′轴，并且等于BC；再以M′为中点，画E′F′平行于x′轴，并且等于EF.（3）连接A′B′，C′D′，D′E′，F′A′，并擦去辅助线x′轴和y′轴，便获得正六边形ABCDEF水平放置的直观图A′B′C′D′E′F′（图（3））2）斜二测画法基本步骤.（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于点O.画直观图时，把它们画对应的x′轴与y′轴，两轴交于点O′，且使∠x′O′y′=45°(或135°)，它们确定的平表示水平面.（2）已知图形中平行于x轴或y轴的线段，在直观图分别画成平行于x′轴或y′轴的线段.（3）已知图形中平行于x轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度为原来的一半.③依次连结各顶点成图（老师板书）师：有哪些注意事项生1：平行于x轴，y轴的线段在直观图中分别画成平行于x′轴、y′轴.生2：原图中平行于x轴的线段在直观图中保持原长度不变平行于y轴的线段长度，为原来的一半.师在连虚实线的使用等方面予以补充.2．简单几何体的直观图画法师：下面我们体会一下，用多媒用心爱心专心2例2用斜二测画法画长、宽、高分别是4cm，3cm，2cm的长方体ABCD–A′B′C′D′的直观图.画法：（1）画轴.如图，画x轴、y轴、z轴，三轴交于点O，使∠xOy=45°，∠xOz=90°.（2）画底面.以点O为中点，在x轴上取线段MN，使MN=4cm；在y轴上取线段PQ，使PQ=32cm.分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A，B，C，D，四边形ABCD就是长方体的底面ABCD.（3）画侧棱.过A，B，C，D各点分别作z轴的平行线，并在这些平行线上分别截取2cm长的线段A′A，B′B，C′C，D′D.（4）成图，顺次连接A，B，C，D，并加以整理（去掉辅助线，将被挡的部分改为虚线），就得长方体的直观图.斜二测画长、宽、高分别为4cm、3cm、2cm的长方体ABCD、A′B′C′D′的直观图的画法.教师边演示边讲解，学生边观察，边思考，边总结.师：请大家归纳一下，直棱柱的直观图画法.生：①画轴②画底画③画侧棱④成图师：有什么注意事项吗？生1：竖直方面保持平行关系和长度关系不变.生2：被遮的部分用虚线.体演示提高上课效率.师生互动，突破重点.3．简单组合体画法例3已知几何体的三视图说出它的结构特征，并用斜二测画法画它的直观图.画法：（1）画轴.如图(1)，画学生讨论然后简答....
