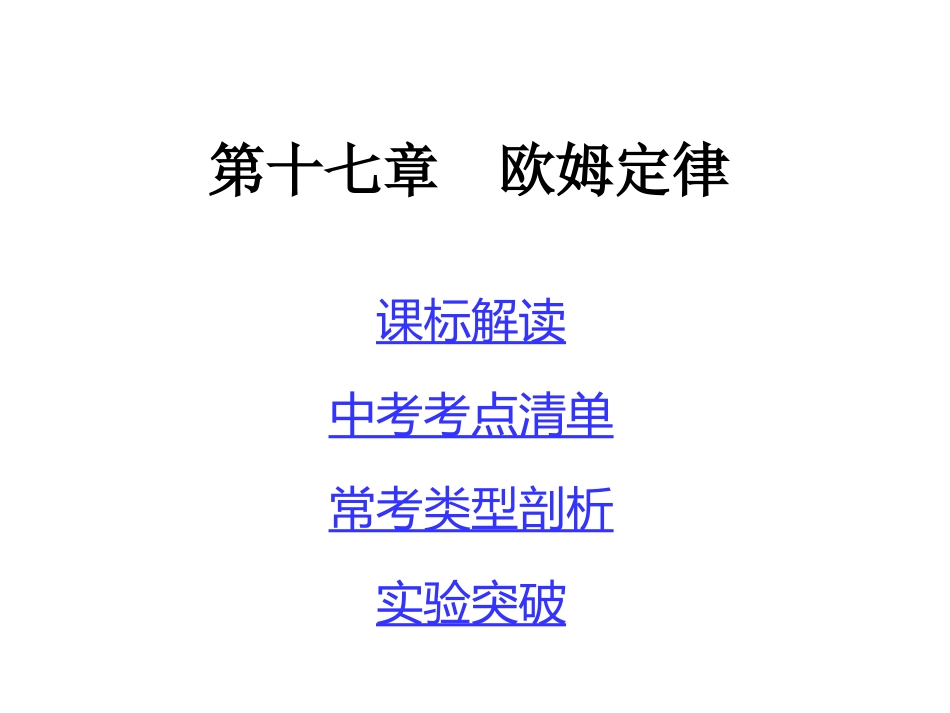

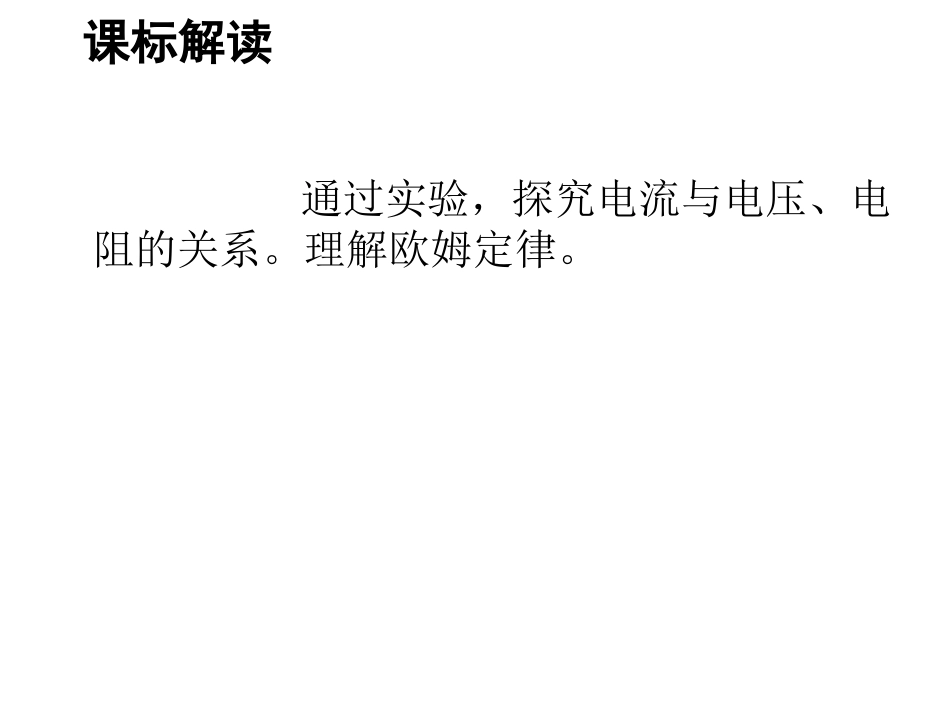

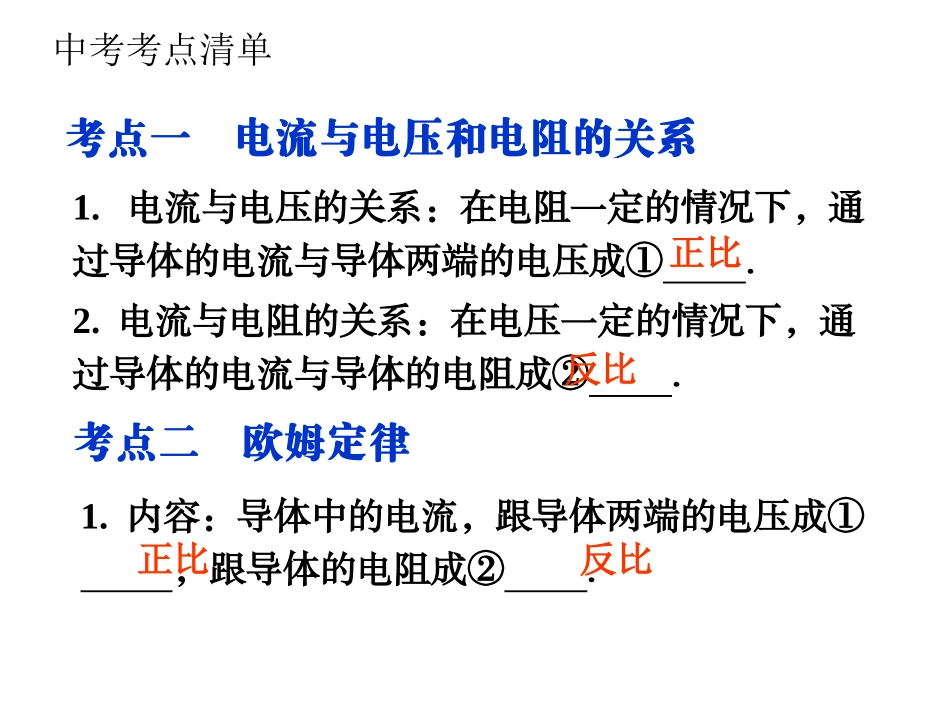

第十七章欧姆定律课标解读中考考点清单常考类型剖析实验突破通过实验，探究电流与电压、电阻的关系。理解欧姆定律。课标解读中考考点清单考点一电流与电压和电阻的关系1.电流与电压的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压成①．2.电流与电阻的关系：在电压一定的情况下，通过导体的电流与导体的电阻成②．考点二欧姆定律1.内容：导体中的电流，跟导体两端的电压成①，跟导体的电阻成②．反比正比正比反比2.公式：I＝③．其中U表示导体两端的电压，单位是伏特（V），R表示导体的电阻，单位是欧姆（Ω）,I表示导体中的电流，单位是安培（A）．3.变形公式：U=④、R=⑤．4.在电源电压不变的情况下，可以通过改变电路中的电阻来改变电流．中考考点清单URIRUI考点三电阻的测量1.通过对电流和电压的测量来间接地测出导体的电阻的方法，有时又简称为“①”测电阻.2.实验原理：R=②．3.需要测量的物理量：导体两端的③和通过导体的④．4.实验器材：电压表、⑤、滑动变阻器、定值电阻、导线、电源．伏安法UI电压电流电流表中考考点清单5.原理图（如图1、图2）：6.为了减小误差，实际测量中要改变⑥多次测量电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的⑦.平均值待测电阻两端的电压中考考点清单24/12/277常考类型剖析类型一动态电路分析（备选例题）例1’（12娄底）高速公路收费站，现在对过往的超货货车实施计重收费，某同学结合所学物理知识设计了如图1所示的计重秤原理图，以下说法正确的是（）A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大D【解析】由图可知称重表串联在电路中，所以称重表是电流表，电阻R1起到保护电路的作用，当车辆越重时，滑动变阻器连入电路的电阻变小，电路中的电流变大，称重表的示数变大。【名师点拨】电路的变化通常有两种情况引起，一是滑动变阻器的滑动引起的，二是多开关的闭合与断开引起的变化。解答此类题时要分析电路前后的变化，注意对比，或是利用等效电路图来分析。常考类型剖析24/12/2710常考类型剖析变式题1’（13宁夏）如图2，闭合开关S向右移动滑片P的过程中，电流表、电压表的示数变化是（）A.电流表的示数变大,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表、电压表的示数都变小D.电流表、电压表的示数都变大【解析】本题考查的是电路的动态分析。分析电路结构，明确各电路元件的连接方式，然后采用局部-整体-局部的方法，由图可知，滑动变阻器与灯泡串联，故向右移动滑片P时，滑动变阻器接入电路的电阻变大，所以整个电路电流变小，所以电流表示数变小，而灯泡的电阻不变，所以灯泡两端的电压变小，所以选C。C24/12/2711常考类型剖析类型二电路故障分析（备选例题）例2’（13兰州）如图3所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（）A.灯泡L1灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良【解析】直接法：如图所示，闭合开关后，灯泡L1亮，调节变阻器的滑片P，灯L1的亮度发生变化，这些现象说明电路中有电流，变阻器接法正确，一定不可能C24/12/2712常考类型剖析发生断路故障，应该是发生了短路故障。结合题目中灯L2不亮这一点最终判断是灯泡L2短路了。故答案选C。24/12/2715常考类型剖析变式题2如图4所示，电源电压保持不变，闭合S后两灯泡正常发光，两表示数都正常，一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是。【解析】电流表示数为零.说明与电流表串联的元件至少一处发生断路；电压表原来测量灯泡L1两端电压，突然,示数变大，说明与电压表串联的元件是通路，电压表测量电源电压，所以故障为灯泡L1断路。灯泡L1断路24/12/2716常考类型剖析类型三欧姆定律的计算（备选例题）例3’（13宜昌）把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电是A，两端的电压是V。【解析】因为串联电路中各处的电流相等，且总电阻等于各分电阻之和。...
