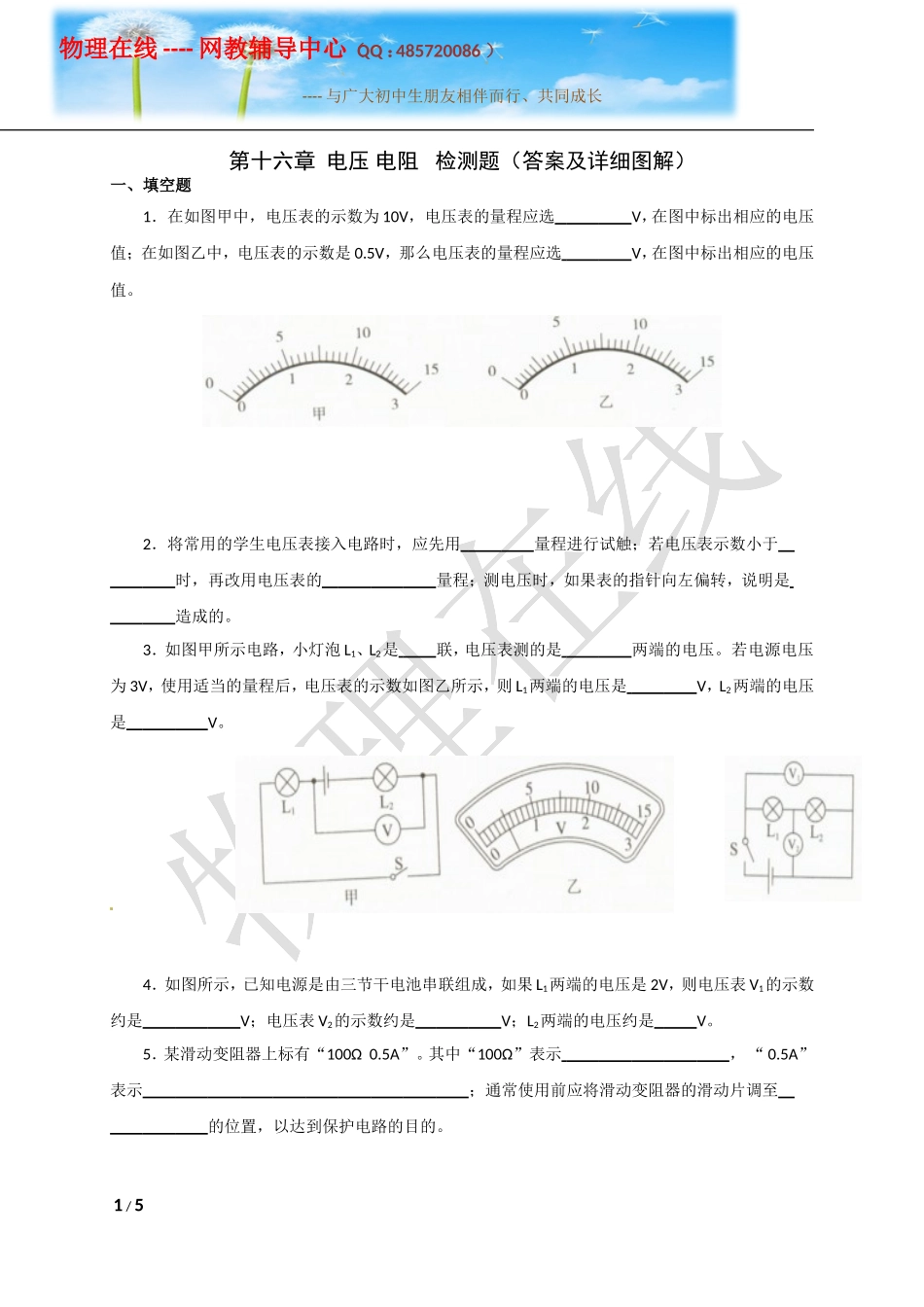

第十六章电压电阻检测题（答案及详细图解）一、填空题1．在如图甲中，电压表的示数为10V，电压表的量程应选V，在图中标出相应的电压值；在如图乙中，电压表的示数是0.5V，那么电压表的量程应选V，在图中标出相应的电压值。[来源:学#科#网]2．将常用的学生电压表接入电路时，应先用量程进行试触；若电压表示数小于时，再改用电压表的量程；测电压时，如果表的指针向左偏转，说明是造成的。3．如图甲所示电路，小灯泡L1、L2是联，电压表测的是两端的电压。若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L1两端的电压是V，L2两端的电压是V。4．如图所示，已知电源是由三节干电池串联组成，如果L1两端的电压是2V，则电压表V1的示数约是V；电压表V2的示数约是V；L2两端的电压约是V。5．某滑动变阻器上标有“100Ω0.5A”。其中“100Ω”表示，“0.5A”表示；通常使用前应将滑动变阻器的滑动片调至的位置，以达到保护电路的目的。1/5物理在线----网教辅导中心（QQ：485720086）----与广大初中生朋友相伴而行、共同成长6．在研究决定电阻的大小与哪些因素有关的实验中，某实验小组记录了实验材料相关的数据（如下表）。（l）要探究导体电阻大小与长度是否有关，应选用两根导体；（2）要探究导体电阻大小与横截面积是否有关，应选用两根导体。7．在连接电路时，开关应处于状态，滑动变阻器的滑片P的位置如图所示，如果要求滑动变阻器接入电路后，不移动滑片P，就可以直接闭合开关，则应将和接线柱接入电路。二、选择题：8．如图所示电连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表9．小明同学在一次用有3V和15V两个量程的电压表测量电压时，电压表的“－”接线柱已经接入电路，在用15V量程试触时，指针的位置如图所示，则下一步实验操作应该是（）A．直接接入c接线柱，然后读数；B．直接接入b接线柱，然后读数；C．断开开关，接入c接线柱，闭合开关后读数；D．断开开关，接人b接线柱，闭合开关后读数10．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。下列说法正确的是（）A．AB段电阻大，电流小2/5导体编号ABCD长度/m1.01.01.00.5横截面积/mm2[来源:学*科*网Z*X*X*K]1.21.22.41.2材料镍铬丝锰铜丝[来源:学科网ZXXK]镍铬丝[来源:学,科,网Z,X,X,K]镍铬丝B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大，电流与AB段相等11．给你两根长度相同但横截面积不同的镍铬合金线，一个电源、一只电流表，一个开关、若干根导线，现需要研究的课题有：（1）导体的电阻跟它的横截面积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系。由上述实验器材，可以完成的研究课题是（）A．只有（1）B．只有（2）C．（1）和（2）D．（1）、（2）和（3）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中供电的装置C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的负极经灯泡流向正极12．如图所示，当滑动变阻器的滑片P向右移动时，接入电路中的电阻值变小的是（）三、实验题13．同学们在物理实验中总结了电压表接入电路中可能出现的现象，并归纳如下，请你根据列举的现象说出原因：（1）指针不动，说明；（2）指针反偏，说明；（3）指针偏转到最大刻度或偏转角度太小，说明。14.在“探究影响导体电阻大小的因素”实验中，小明设计了如图所示的电路。（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是。（2）为粗略判断a、b两点间导体电阻的大小，可观察。（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表。你认为同学的改进更好一些，理由是。3/515．在如图所示中，要求用电流表测量灯泡L2中的电流（小于0.3A），电压表测量灯泡L1的电压，L1、L2并联，用变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。参考答案：一、填空...
