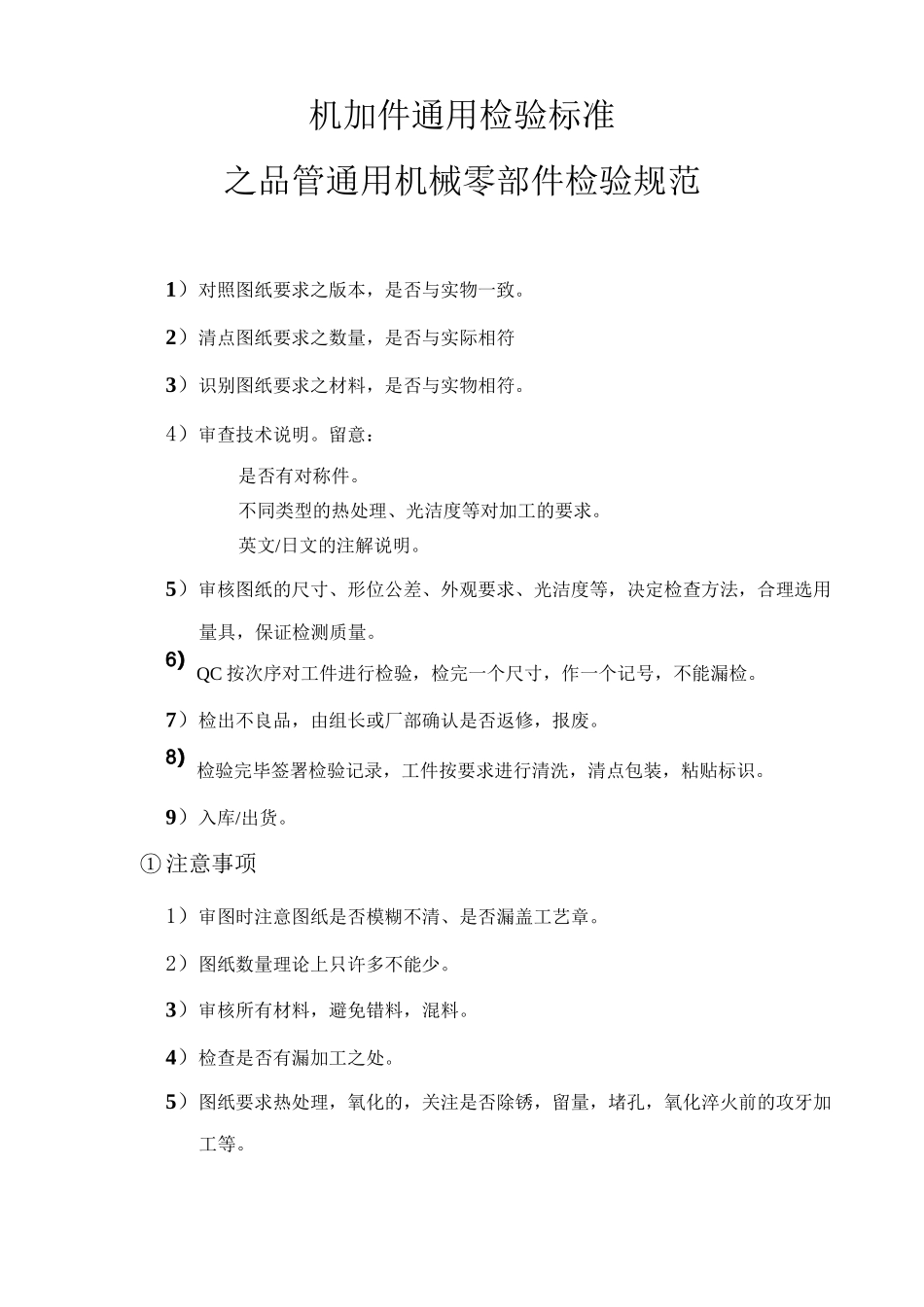

机加件通用检验标准之品管通用机械零部件检验规范1）对照图纸要求之版本，是否与实物一致。2）清点图纸要求之数量，是否与实际相符3）识别图纸要求之材料，是否与实物相符。4）审查技术说明。留意：是否有对称件。不同类型的热处理、光洁度等对加工的要求。英文/日文的注解说明。5）审核图纸的尺寸、形位公差、外观要求、光洁度等，决定检查方法，合理选用量具，保证检测质量。6）QC按次序对工件进行检验，检完一个尺寸，作一个记号，不能漏检。7）检出不良品，由组长或厂部确认是否返修，报废。8）检验完毕签署检验记录，工件按要求进行清洗，清点包装，粘贴标识。9）入库/出货。①注意事项1）审图时注意图纸是否模糊不清、是否漏盖工艺章。2）图纸数量理论上只许多不能少。3）审核所有材料，避免错料，混料。4）检查是否有漏加工之处。5）图纸要求热处理，氧化的，关注是否除锈，留量，堵孔，氧化淬火前的攻牙加工等。6）留意零件与图纸其它不符之处，比如方向相反等。型常用材料；铝：AL6061、LY12、A5052、7075、2014黄铜：C3604、C2801P、PTFE、H62青铜：C5241,BC6不锈钢：SUS303、SUS304、SUS301、SUS302可热处理不锈钢：SUS440C白赛钢：白POM、Dtrlin黑赛钢：黑POM铁弗龙：PT铁（热轧板）：SPHC铁（冷轧板）：SPCC铬钢：SKD、NAK55、NAK8045#钢：SS400、SGD400-DI©外观检视1）外观检视条件-—目视距离：检查物距眼睛A级面40cm,B、C距眼睛一臂远。-—目视角度：45度〜90度（检查时产品应转动）-—目视时间：A级面15秒/面，B、C面10秒/面-—灯光：大于500LUX的照明度2）术语和定义•A级表面：在使用过程中总能被客户看见的部分（如：面壳的正面和顶面，后壳的顶面,手柄，透镜，按键及键盘正面，探头整个表面等）。•B级表面：在使用过程中常常被客户看见的部分（如：面壳的左右侧面，底壳或后壳的左右侧面及背面等）。这些表面允许有轻微不良，但是不致引起挑剔客户不购买产品。•C级表面：在使用过程中很少被客户注意到的表面部分（如：面壳的底面，底壳或后壳的底面，内部零件表面）。此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。•D级表面i：在使用过程中几乎不被客户看到部分（如：产品的内部件表面）。此表面的缺陷合理，不能影响零件使用性能。•|金属表面：包括电镀、氧化、钝化等表现为金属质感的表面，非喷涂表面。•拉丝：是一种砂带磨削加工，通过砂带对金属表面进行磨削加工，去除表面缺陷，并形成具有一定粗糙度、纹路均匀的装饰表面。•|基材花斑|：电镀或氧化前因基体材料腐蚀、材料中的杂质、材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。•抛光区：对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出的局部咼光泽、光亮区域。•|镀前划痕：指材料划痕、电镀或氧化之前因操作不当，或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部磨擦痕迹，一般呈细线型。•浅划痕:膜层表面划伤，但未伤及底层（即底层未暴露）；对其它无膜层表面则为：目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。•深划痕:膜层表面划伤,且已伤至底层（即底层已暴露出来）；对其它无膜层表面则为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。•凹坑:由于基体材料缺陷，或加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。•凹凸痕:因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平的现象，手摸时有不平感觉。•烧伤：拉丝处理时因操作不当造成零件表面过热留下的烧蚀痕迹。•水印:电镀或氧化后因清洗水未及时干燥或干燥不彻底所形成的斑纹印迹。•露白:镀锌彩色钝化膜因磨擦而去除，露出新层，或因缝隙截留溶液导致的无钝化膜现象，呈现为区别于周围彩色的白色。•雾状：镀铬、镀镍表面上的模糊、不清晰、不光亮的现象。•颗粒：因材料夹杂物或外来物（如焊渣）的影响而在表面形成的，颜色与正常表面一致的凸起现象。•挂具印：指电镀、氧化、喷涂等表面处理生产过程中，因装挂用辅助工具的遮挡而使其与零件相接触的部位产生局部无膜层的现象。•I图文损伤I：印刷图文因局部...
