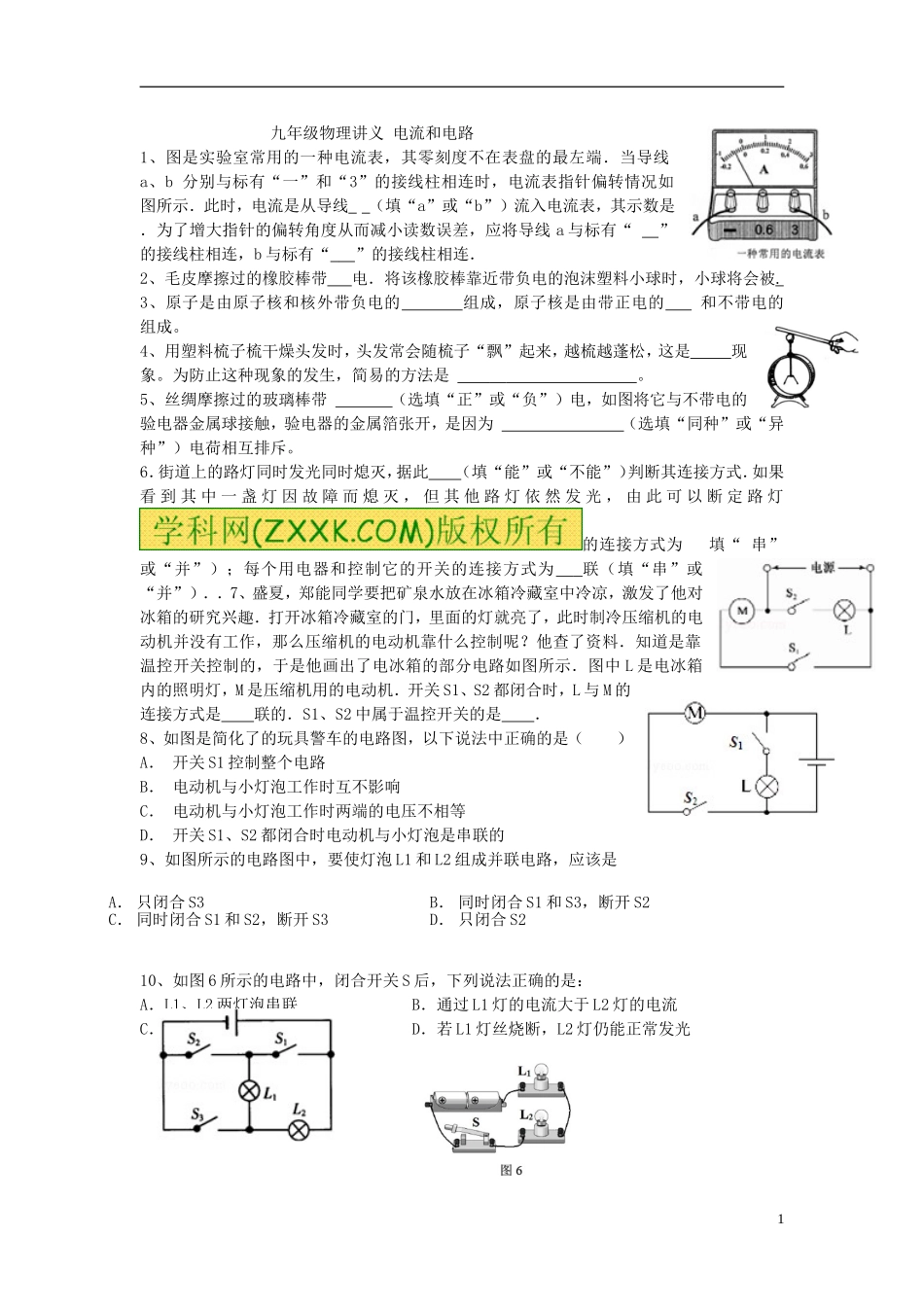

1九年级物理讲义电流和电路1、图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．2、毛皮摩擦过的橡胶棒带电．将该橡胶棒靠近带负电的泡沫塑料小球时，小球将会被.3、原子是由原子核和核外带负电的组成，原子核是由带正电的和不带电的组成。4、用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，越梳越蓬松，这是现象。为防止这种现象的发生，简易的方法是。5、丝绸摩擦过的玻璃棒带（选填“正”或“负”）电，如图将它与不带电的验电器金属球接触，验电器的金属箔张开，是因为（选填“同种”或“异种”）电荷相互排斥。6．街道上的路灯同时发光同时熄灭，据此（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为填“串”或“并”）；每个用电器和控制它的开关的连接方式为联（填“串”或“并”）．．7、盛夏，郑能同学要把矿泉水放在冰箱冷藏室中冷凉，激发了他对冰箱的研究兴趣．打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并没有工作，那么压缩机的电动机靠什么控制呢？他查了资料．知道是靠温控开关控制的，于是他画出了电冰箱的部分电路如图所示．图中L是电冰箱内的照明灯，M是压缩机用的电动机．开关S1、S2都闭合时，L与M的连接方式是联的．S1、S2中属于温控开关的是．8、如图是简化了的玩具警车的电路图，以下说法中正确的是（）A．开关S1控制整个电路B．电动机与小灯泡工作时互不影响C．电动机与小灯泡工作时两端的电压不相等D．开关S1、S2都闭合时电动机与小灯泡是串联的9、如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是10、如图6所示的电路中，闭合开关S后，下列说法正确的是：A．L1、L2两灯泡串联B．通过L1灯的电流大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S2211、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮，同理，乙方剑击中甲方，灯L甲亮．下面能反映这种原理的电路是（）A．B．C．D．12、取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合（如右下图）。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是A．A和B都不变B．A变小，B张开C．A变大，B不变D．A闭合，B张开13、张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中能符合上述设计要求的是（）A．B．C．D．14．为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（）15、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则在如图所示的四个电路图中符合要求的是()16.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．图中符合要求的电路是()AB317、如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭．在图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是()18、自动售票公交车后门两侧的扶手上各装有一个红色按钮。想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。请画出这个电路的电路图...
