水吸收二氧化硫填料吸收塔VIP免费

水吸收二氧化硫填料吸收塔_第1页
1/22
水吸收二氧化硫填料吸收塔_第2页
2/22
水吸收二氧化硫填料吸收塔_第3页
3/22

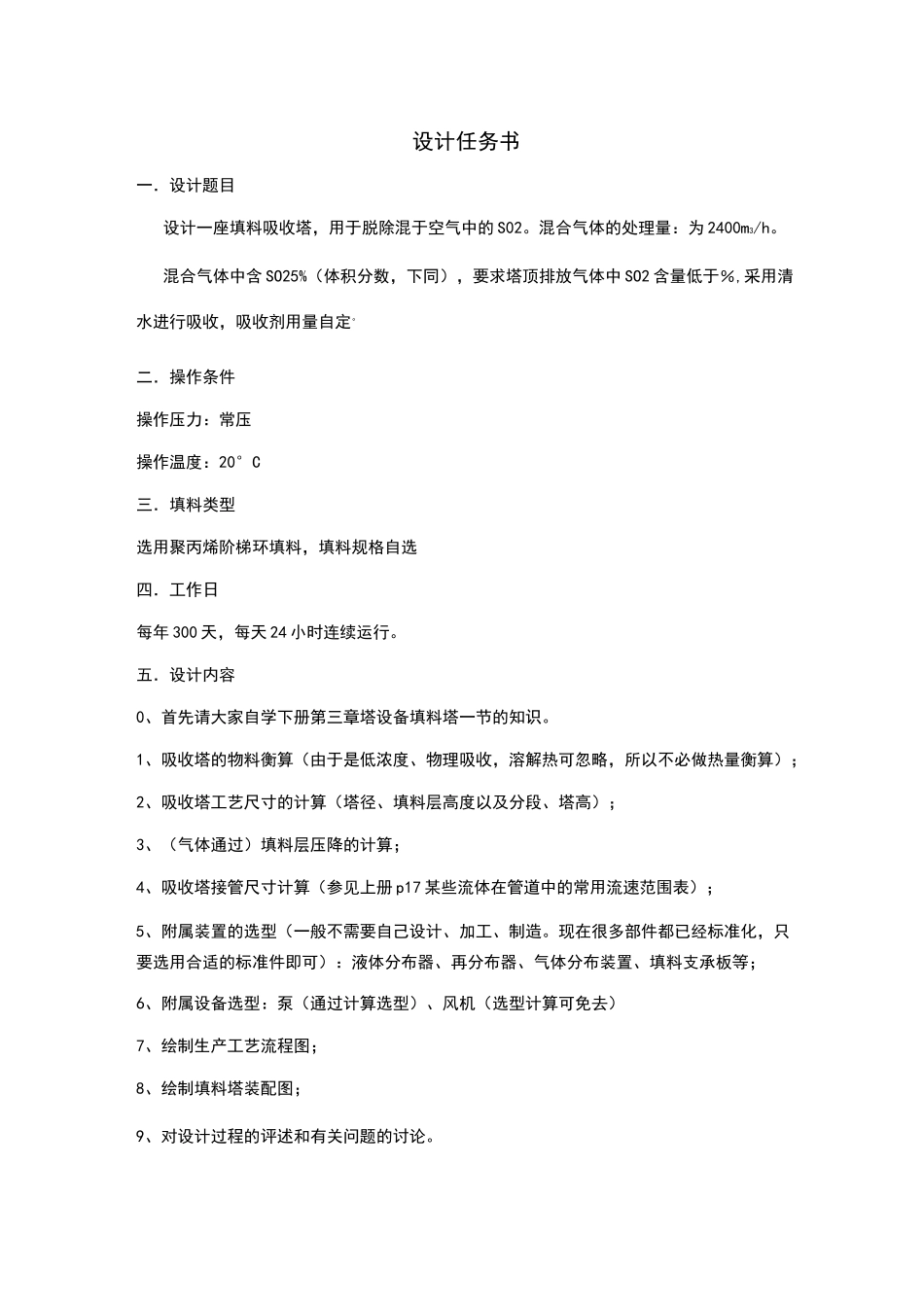

《化工原理》课程设计报告题目名称:水吸收SO过程填料吸收塔设计2一学生学院:轻工化工学院专业班级:11食品科学与工程2班学号:27学生姓名:指导老师:魏关峰设计任务书一.设计题目设计一座填料吸收塔,用于脱除混于空气中的S02。混合气体的处理量:为2400m3/h。混合气体中含SO25%(体积分数,下同),要求塔顶排放气体中SO2含量低于%,采用清水进行吸收,吸收剂用量自定。二.操作条件操作压力:常压操作温度:20°C三.填料类型选用聚丙烯阶梯环填料,填料规格自选四.工作日每年300天,每天24小时连续运行。五.设计内容0、首先请大家自学下册第三章塔设备填料塔一节的知识。1、吸收塔的物料衡算(由于是低浓度、物理吸收,溶解热可忽略,所以不必做热量衡算);2、吸收塔工艺尺寸的计算(塔径、填料层高度以及分段、塔高);3、(气体通过)填料层压降的计算;4、吸收塔接管尺寸计算(参见上册p17某些流体在管道中的常用流速范围表);5、附属装置的选型(一般不需要自己设计、加工、制造。现在很多部件都已经标准化,只要选用合适的标准件即可):液体分布器、再分布器、气体分布装置、填料支承板等;6、附属设备选型:泵(通过计算选型)、风机(选型计算可免去)7、绘制生产工艺流程图;8、绘制填料塔装配图;9、对设计过程的评述和有关问题的讨论。摘要在化工生产中,气体吸收过程是利用气体混合物中,各组分在液体中的溶解度或化学反应活性的差异,在气液两相接触时发生传质,实现气液混合物的分离。在化学工业中,经常将气体混合物中的各个组分加以分离,其目的是:回收或捕获气体混合物中的有用物质,以制取产品;除去工艺气体中的有害成分,是气体净化,一边进一步加工处理;或出去工业排放尾气中的有害物,以免污染大气。本论文主要研究设计了填料塔方案的确定和填料的选择,在工艺计算中,本论文主要涉及相关物性的确定,塔径,塔高以及填料高度的计算和压降的计算。关键词:吸收,填料塔,物料平衡,填料高度,填料层压降目录1设计方案的确定62填料塔的工艺计算7物料恒算7吸收剂用量:73填料塔结构设计8塔径计算:8核算径比D/d8核算气速9核算喷淋密度9填料层高度计算9填料塔总高度11塔顶空间高度的选定:11塔底空间高度的选定:12填料塔附属部件的高度12塔底部空间高度取12气体通过填料层压降Ap的确定124填料塔附属装置选择13填料支承装置13液体分布器计算13液体再分布器的选型13塔顶除雾沫器14设计气速的计算14丝网盘的直径D1145其他附属塔内件的选择14管口结构14气体进出口管道14液体进出口管道15填料卸出口16仪表接口16接管长度16离心泵的计算及选型16离心泵的流量16离心泵的量程17风机的选型18布液孔数计算186结果汇总图197生产工艺流程图208填料塔装配图219参考文献2110结束语221设计方案的确定利用混合气体中各组分在同一种溶剂(吸收剂)中溶解度的不同分离气体混合物的单元操作称为吸收。吸收是分离气体混合物最常见的单元操作之一。工业吸收操作是在吸收塔内进行的。在吸收操作中,通常将混合气体中能够溶解于溶剂中的组分称为溶质或吸收质,以A表示;而不溶或微溶的组分称为载体或惰性气体,以B表示;吸收所用的溶剂称为吸收剂,以S表示;经吸收后得到的溶液称为吸收液;被吸收后排出吸收塔的气体称为吸收尾气。吸收就是吸收质从气相转入液相的过程[1]。填料塔是塔设备的一种。塔内填充适当高度的填料,以增加两种流体间的接触表面。填料塔属于连续接触式气液传质设备,两相组成沿塔高连续变化,在正常操作状态下,气相为连续相,液相为分散相。填料塔以塔内的填料作为气液两相间接触构件的传质设备。填料塔的塔身是一直立式圆筒,底部装有填料支承板,填料以乱堆或整砌的方式放置在支承板上填料的上方安装填料压板,以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。与板式塔相比,在填料塔中进行的传质过程,其特点是气液连续接触,而传质的好坏与填料密切相关。填料提供了塔内的气液两相接触面积。填...
