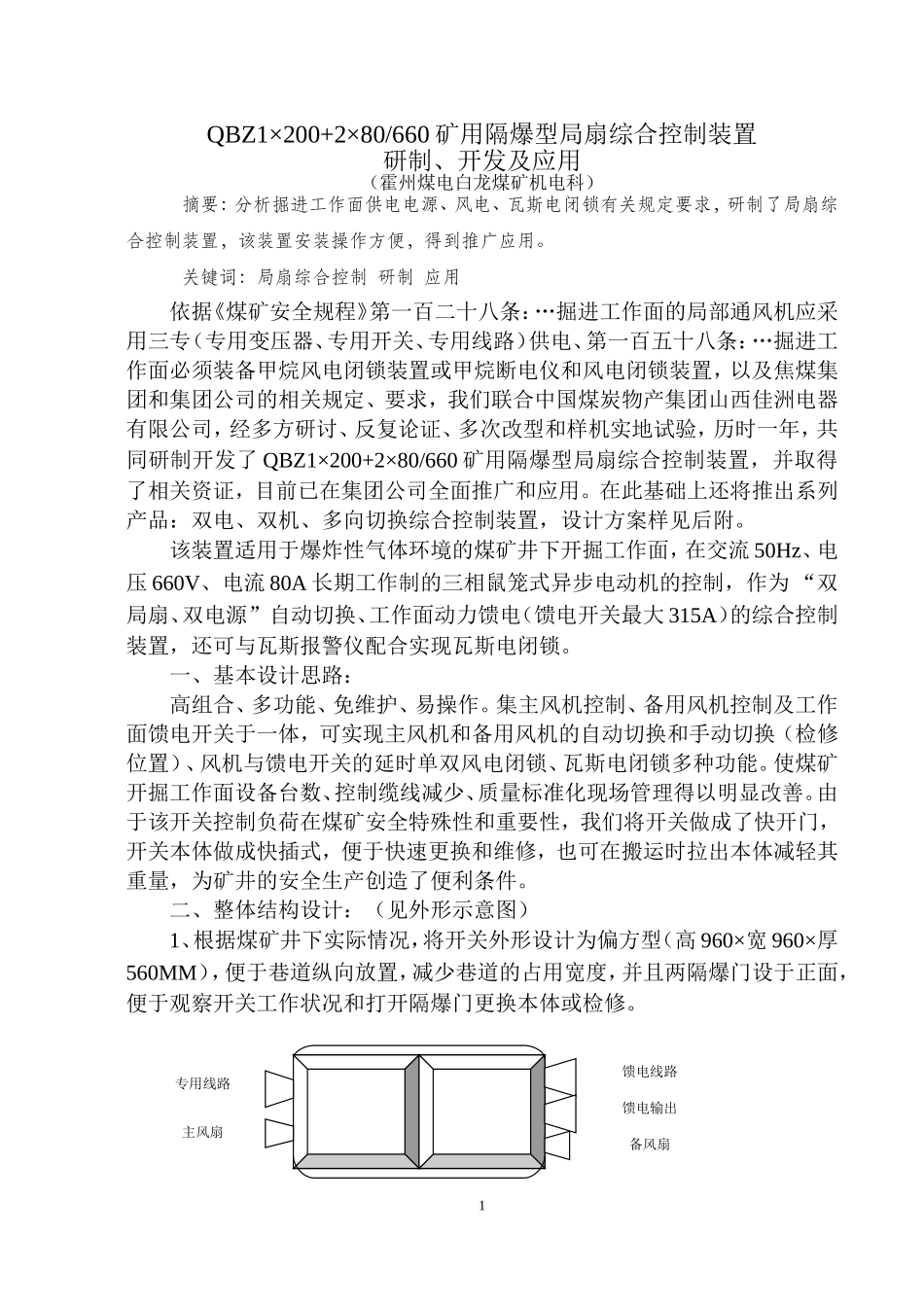

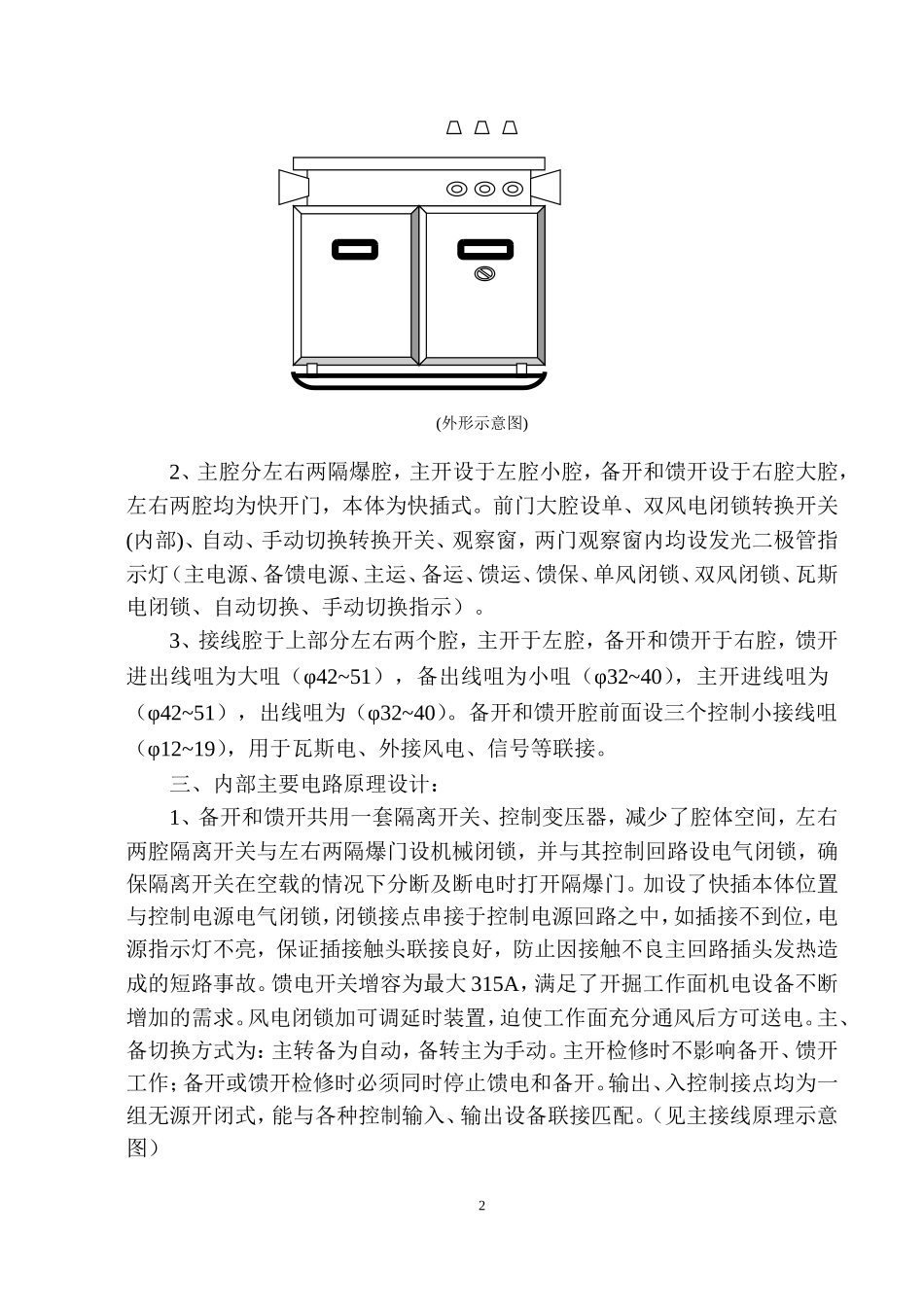

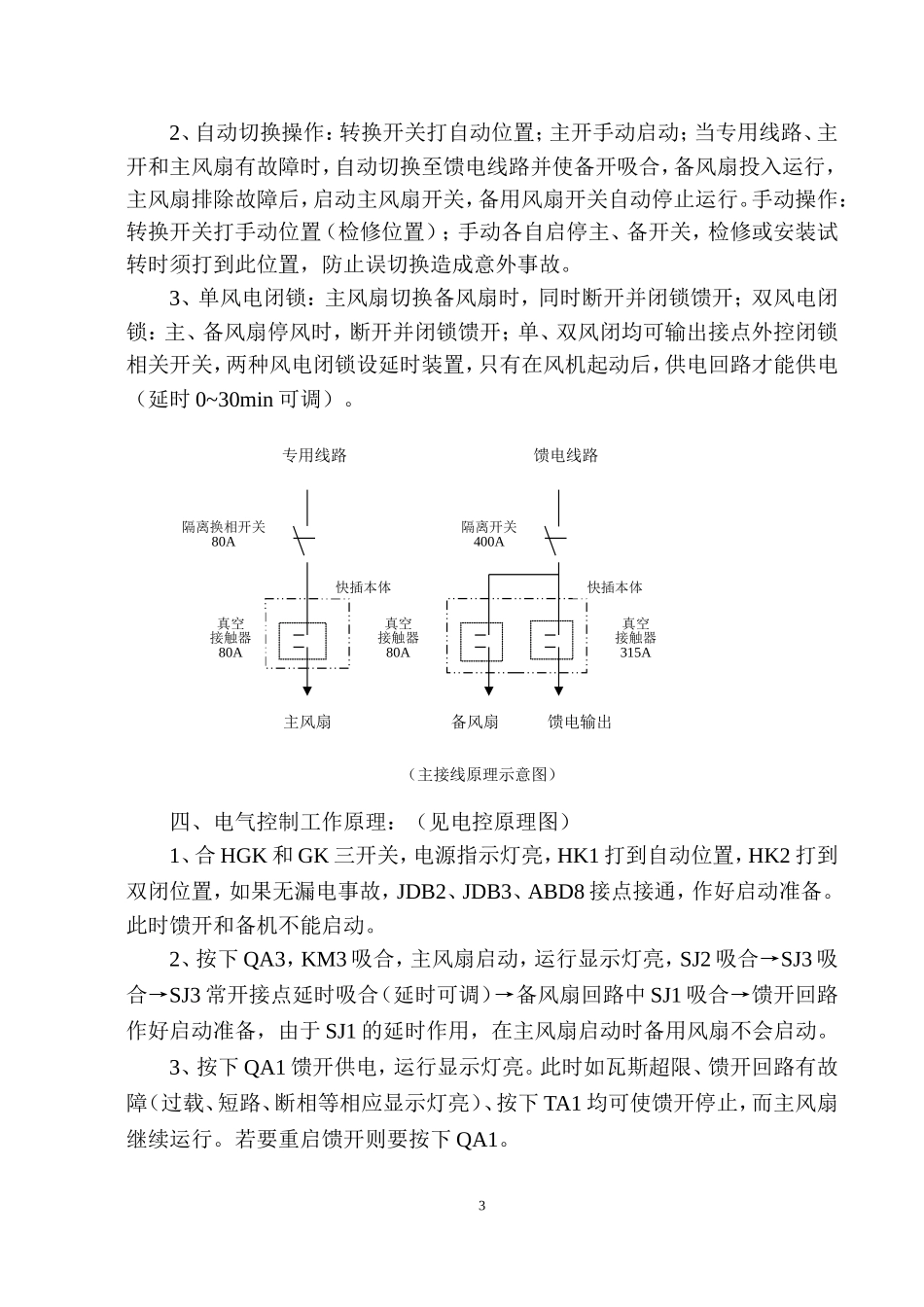

QBZ1×200+2×80/660矿用隔爆型局扇综合控制装置研制、开发及应用（霍州煤电白龙煤矿机电科）摘要：分析掘进工作面供电电源、风电、瓦斯电闭锁有关规定要求，研制了局扇综合控制装置，该装置安装操作方便，得到推广应用。关键词：局扇综合控制研制应用依据《煤矿安全规程》第一百二十八条：…掘进工作面的局部通风机应采用三专（专用变压器、专用开关、专用线路）供电、第一百五十八条：…掘进工作面必须装备甲烷风电闭锁装置或甲烷断电仪和风电闭锁装置，以及焦煤集团和集团公司的相关规定、要求，我们联合中国煤炭物产集团山西佳洲电器有限公司，经多方研讨、反复论证、多次改型和样机实地试验，历时一年，共同研制开发了QBZ1×200+2×80/660矿用隔爆型局扇综合控制装置，并取得了相关资证，目前已在集团公司全面推广和应用。在此基础上还将推出系列产品：双电、双机、多向切换综合控制装置，设计方案样见后附。该装置适用于爆炸性气体环境的煤矿井下开掘工作面，在交流50Hz、电压660V、电流80A长期工作制的三相鼠笼式异步电动机的控制，作为“双局扇、双电源”自动切换、工作面动力馈电（馈电开关最大315A）的综合控制装置，还可与瓦斯报警仪配合实现瓦斯电闭锁。一、基本设计思路：高组合、多功能、免维护、易操作。集主风机控制、备用风机控制及工作面馈电开关于一体，可实现主风机和备用风机的自动切换和手动切换（检修位置）、风机与馈电开关的延时单双风电闭锁、瓦斯电闭锁多种功能。使煤矿开掘工作面设备台数、控制缆线减少、质量标准化现场管理得以明显改善。由于该开关控制负荷在煤矿安全特殊性和重要性，我们将开关做成了快开门，开关本体做成快插式，便于快速更换和维修，也可在搬运时拉出本体减轻其重量，为矿井的安全生产创造了便利条件。二、整体结构设计：（见外形示意图）1、根据煤矿井下实际情况，将开关外形设计为偏方型（高960×宽960×厚560MM），便于巷道纵向放置，减少巷道的占用宽度，并且两隔爆门设于正面，便于观察开关工作状况和打开隔爆门更换本体或检修。1馈电线路馈电输出备风扇专用线路主风扇(外形示意图)2、主腔分左右两隔爆腔，主开设于左腔小腔，备开和馈开设于右腔大腔，左右两腔均为快开门，本体为快插式。前门大腔设单、双风电闭锁转换开关(内部)、自动、手动切换转换开关、观察窗，两门观察窗内均设发光二极管指示灯（主电源、备馈电源、主运、备运、馈运、馈保、单风闭锁、双风闭锁、瓦斯电闭锁、自动切换、手动切换指示）。3、接线腔于上部分左右两个腔，主开于左腔，备开和馈开于右腔，馈开进出线咀为大咀（φ42~51），备出线咀为小咀（φ32~40），主开进线咀为（φ42~51），出线咀为（φ32~40）。备开和馈开腔前面设三个控制小接线咀（φ12~19），用于瓦斯电、外接风电、信号等联接。三、内部主要电路原理设计：1、备开和馈开共用一套隔离开关、控制变压器，减少了腔体空间，左右两腔隔离开关与左右两隔爆门设机械闭锁，并与其控制回路设电气闭锁，确保隔离开关在空载的情况下分断及断电时打开隔爆门。加设了快插本体位置与控制电源电气闭锁，闭锁接点串接于控制电源回路之中，如插接不到位，电源指示灯不亮，保证插接触头联接良好，防止因接触不良主回路插头发热造成的短路事故。馈电开关增容为最大315A，满足了开掘工作面机电设备不断增加的需求。风电闭锁加可调延时装置，迫使工作面充分通风后方可送电。主、备切换方式为：主转备为自动，备转主为手动。主开检修时不影响备开、馈开工作；备开或馈开检修时必须同时停止馈电和备开。输出、入控制接点均为一组无源开闭式，能与各种控制输入、输出设备联接匹配。（见主接线原理示意图）22、自动切换操作：转换开关打自动位置；主开手动启动；当专用线路、主开和主风扇有故障时，自动切换至馈电线路并使备开吸合，备风扇投入运行，主风扇排除故障后，启动主风扇开关，备用风扇开关自动停止运行。手动操作：转换开关打手动位置（检修位置）；手动各自启停主、备开关，检修或安装试转时须打到此位置，防止误切换造成意外事故。3、单风电闭锁：主风扇切换备风扇时，同时断开并闭锁馈开；双...
