班物理电学计算经典练习VIP免费

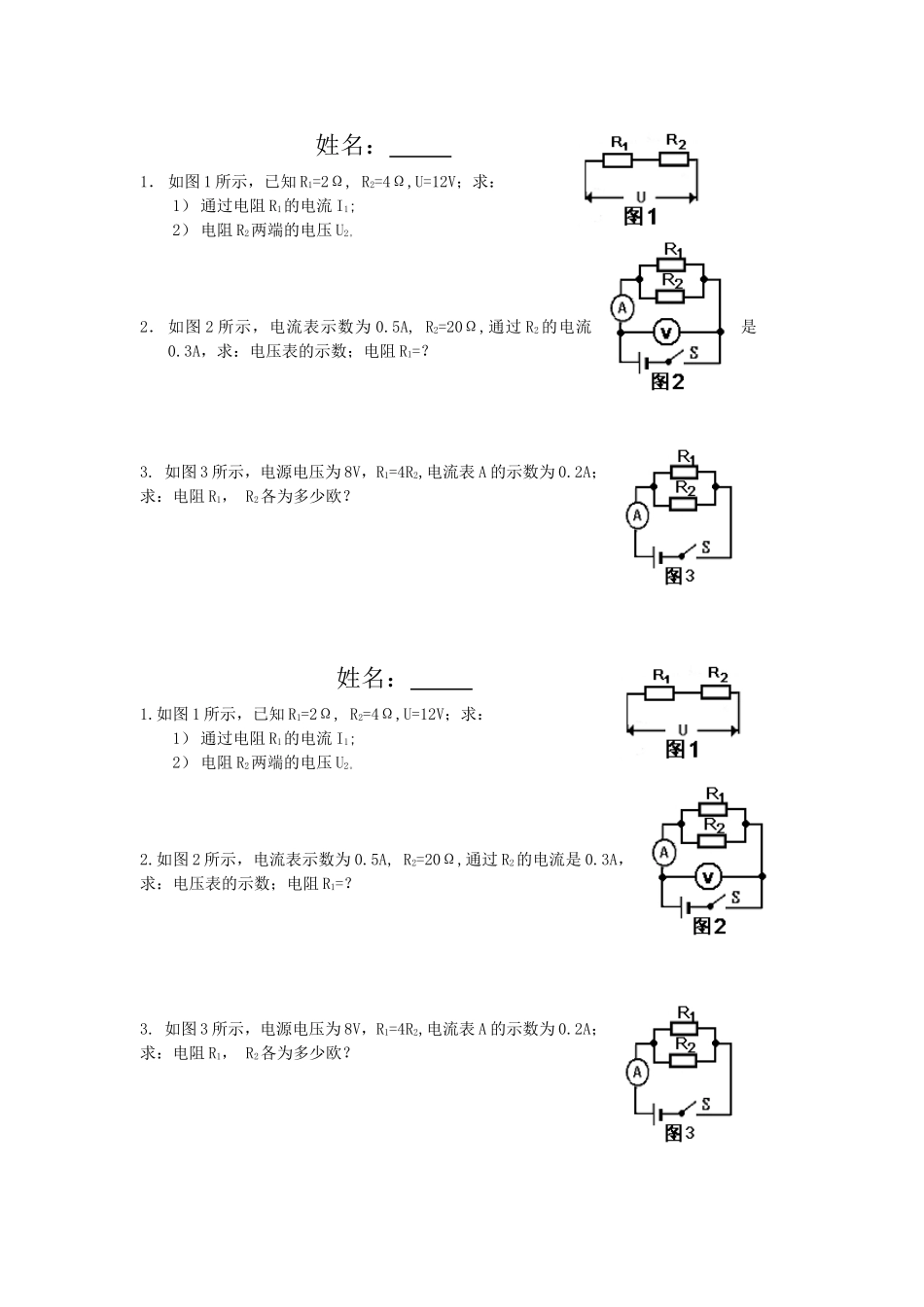

班物理电学计算经典练习_第1页
1/2
班物理电学计算经典练习_第2页
2/2
姓名:1.如图1所示,已知R1=2Ω,R2=4Ω,U=12V;求:1)通过电阻R1的电流I1;2)电阻R2两端的电压U2。2.如图2所示,电流表示数为0.5A,R2=20Ω,通过R2的电流是0.3A,求:电压表的示数;电阻R1=?3.如图3所示,电源电压为8V,R1=4R2,电流表A的示数为0.2A;求:电阻R1,R2各为多少欧?姓名:1.如图1所示,已知R1=2Ω,R2=4Ω,U=12V;求:1)通过电阻R1的电流I1;2)电阻R2两端的电压U2。2.如图2所示,电流表示数为0.5A,R2=20Ω,通过R2的电流是0.3A,求:电压表的示数;电阻R1=?3.如图3所示,电源电压为8V,R1=4R2,电流表A的示数为0.2A;求:电阻R1,R2各为多少欧?4.如图4所示,电源电压U不变,当开关S闭合时,通过电阻R1的电流为3A。当电路中开关S断开时,R1两端电压为5V,R2的电功率为10W.求:电源电压U及电阻R1和R2的阻值。5.把阻值为300Ω的电阻R1接入电路中后,通过电阻R1的电流为40mA;把阻值为200Ω的电阻R2和R1串联接入同一电路中时;求:1)通过电阻R2的电流为多少?2)R2两端的电压为多少?3)5min内电流通过R2做功多少?4.如图4所示,电源电压U不变,当开关S闭合时,通过电阻R1的电流为3A。当电路中开关S断开时,R1两端电压为5V,R2的电功率为10W.求:电源电压U及电阻R1和R2的阻值。5.把阻值为300Ω的电阻R1接入电路中后,通过电阻R1的电流为40mA;把阻值为200Ω的电阻R2和R1串联接入同一电路中时;求:1)通过电阻R2的电流为多少?2)R2两端的电压为多少?3)5min内电流通过R2做功多少?

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

班物理电学计算经典练习
