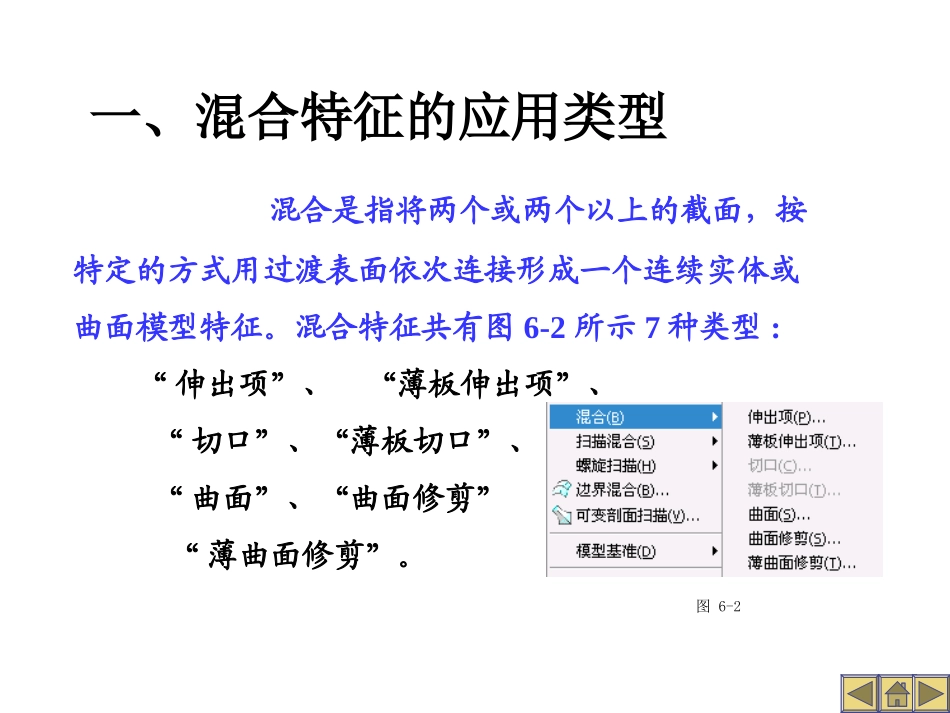

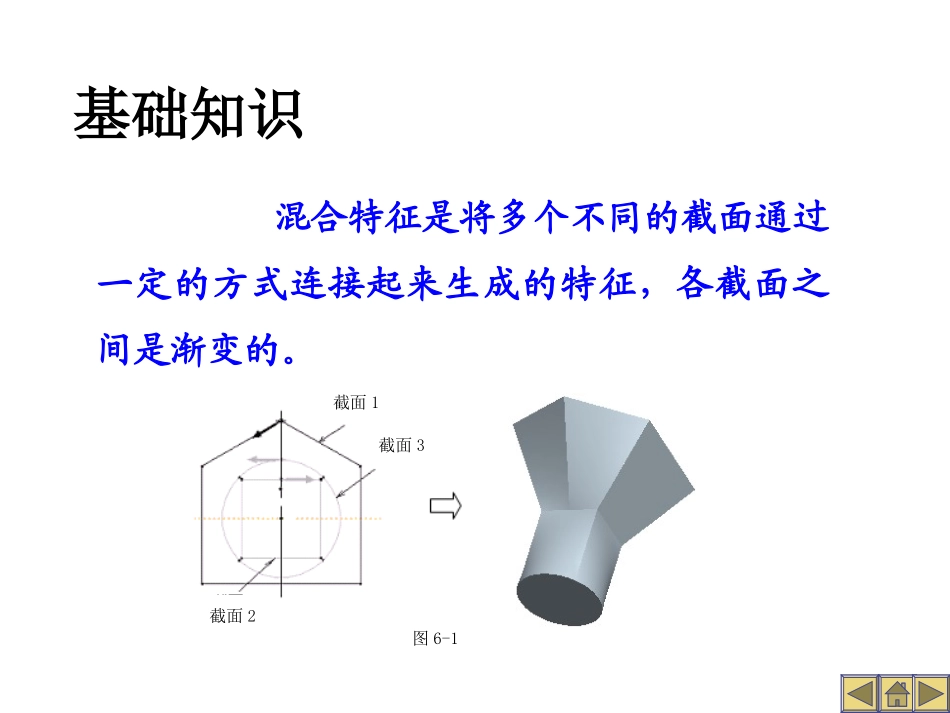

第六单元混合特征基础知识混合特征是将多个不同的截面通过一定的方式连接起来生成的特征，各截面之间是渐变的。图6-1截面1截面2截面3混合是指将两个或两个以上的截面，按特定的方式用过渡表面依次连接形成一个连续实体或曲面模型特征。混合特征共有图6-2所示7种类型:“伸出项”、“薄板伸出项”、“切口”、“薄板切口”、“曲面”、“曲面修剪”“薄曲面修剪”。一、混合特征的应用类型图6-2二、混合选项说明单击【插入】→【混合】→在图6-2所示的菜单中选择一个选项→弹出“混合选项”菜单。菜单中各选项的含义如图6-3所示。图6-3混合类型截面的类型截面来源以草绘截面作为特征截面以向指定的曲面的投影作为特征截面，仅用于平行混合特征选已有的截面作为特征截面在草绘平面上绘制特征截面。平行混合旋转混合一般混合二、混合选项说明图6-3菜单中三种混合类型说明如下：1.平行混合---各混合截面位于多个相互平行的平面上。所有的截面在同一草绘窗口中绘制，但需通过【草绘】→【特征工具】→【切换截面】命令将刚绘制的截面“冻结”，并开始绘制下一个截面。2.旋转混合---各混合截面以y轴为旋转中心，旋转角度设定范围为0～120°。各截面必须单独绘制在一个草绘平面上，因此每个截面必须建立一个坐标系用作对齐各截面的参照。二、混合选项说明图6-3菜单中三种混合类型说明如下：3.一般混合---各混合截面可以绕x、y、z轴旋转，旋转角度设定范围为±120°，也可以沿着三根轴平移。各截面必须单独绘制在一个草绘平面上，并且需要截面坐标系作为对齐参照。三、设置属性三、设置属性由于扫描特征的类型有多种，在此以【伸出项】选项来介绍混合特征的各个属性选项。在【混合选项】菜单中选择不同选项时，将弹出不同属性菜单。三、设置属性三、设置属性1.选择【平行】或【一般】选项在【混合选项】菜单中选择【平行】或【一般】→【规则截面】→【草绘截面】→【完成】命令→弹出图6-4所示【属性】菜单。图6-4各截面的对应点以直线形式连接，如图6-5所示各截面的对应点以光滑曲线连接，如图6-6所示三、设置属性三、设置属性1.选择【平行】或【一般】选项图6-5图6-6三、设置属性三、设置属性2.选择【旋转的】选项在【混合选项】菜单中选择【旋转的】→【规则截面】→【草绘截面】→【完成】命令→弹出图6-7所示【属性】菜单。菜单中增加了【开放】和【封闭的】两个选项。三、设置属性三、设置属性2.选择【旋转的】选项注意：采用【封闭的】选项时，截面需要有3个或3个以上。图6-8图6-9四、绘制截面注意事项四、绘制截面注意事项1.各截面的图元数（顶点数）必须相等无论创建何种类型的混合特征，各截面的图元数（顶点数）必须相等。四、绘制截面注意事项四、绘制截面注意事项1.各截面的图元数（顶点数）必须相等若截面的图元数不相等，可采用以下两种方式解决。（1）使用草绘工具按钮来分割图元数量（顶点数量）少的截面，使各截面的图元数（顶点数）相等。如图6-10所示将圆分割成四段圆弧，与第一截面的四条边对应，生成图6-11所示平行混合特征。图6-11图6-10第一截面分割点起始点第二截面四、绘制截面注意事项四、绘制截面注意事项1.各截面的图元数（顶点数）必须相等若截面的图元数不相等，可采用以下两种方式解决。（2）若截面的图元数不相等，且不能对图元进行分割时，选择图6-13所示欲添加混合顶点的点，使其变成红色→选择图6-12所示菜单【草绘】→【特征工具】→【混合顶点】命令→在该点处添加混合顶点，生成图6-14所示混合特征。图6-12图6-13混合顶点图6-14四、绘制截面注意事项四、绘制截面注意事项2.各截面起始点的位置需对应各截面都有一个箭头，指示起始点的位置和方向，在绘制各截面时，应使起始点的位置对应。如果起始点的位置不对应，生成的混合特征将发生扭曲。更改起始点位置的方法是:选择作为起始点的点，使其变为红色→选择菜单【草绘】→【特征工具】→【起始点】命令→起始点位置改变。3.起始点处不能添加混合顶点四、绘制截面注意事项四、绘制截面注意事项4.若某一截面图元只是一个点，则该点不受“各截面的图元数（顶点数）必须相等”原则的限制，可直接生成混...
