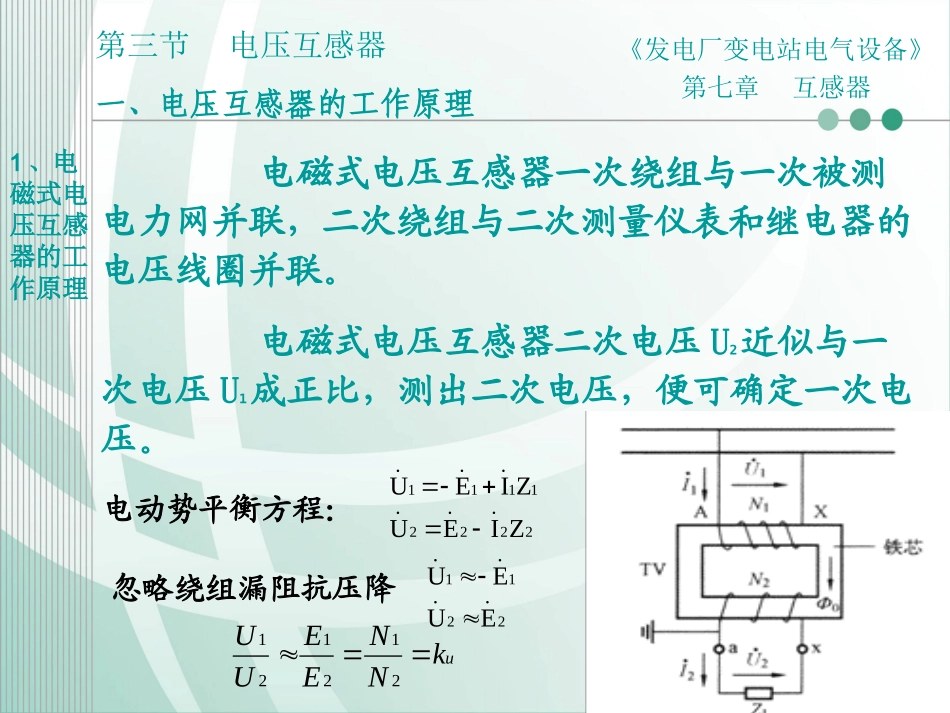

《发电厂变电站电气设备》第七章互感器第三节电压互感器《发电厂变电站电气设备》第七章互感器第三节电压互感器教学内容本节教学内容一、电压互感器的工作原理二、电压互感器的特点三、电压互感器的种类和型号四、电压互感器的技术参数五、电压互感器的接线方式六、电压互感器的结构类型七、电压互感器使用注意事项首页《发电厂变电站电气设备》第七章互感器第三节电压互感器一、电压互感器的工作原理电磁式电压互感器一次绕组与一次被测电力网并联，二次绕组与二次测量仪表和继电器的电压线圈并联。电磁式电压互感器二次电压U2近似与一次电压U1成正比，测出二次电压，便可确定一次电压。电动势平衡方程：22221111ZIEUZIEU忽略绕组漏阻抗压降2211EUEUukNNEEUU2121211、电磁式电压互感器的工作原理《发电厂变电站电气设备》第七章互感器第三节电压互感器一、电压互感器的工作原理电压互感器的电压误差和相位差电压误差为：相位差：指互感器二次侧电压相量与一次电压相量的相角之差，以分为单位，并规定二次侧相量超前于一次侧相量时角误差为正，反之为负。《发电厂变电站电气设备》第七章互感器第三节电压互感器一、电压互感器的工作原理1.分压原理2.原理结构在被测电网的相和地之间接有主电容C1和分压电容C2，Z2为继电器、仪表等电压线圈阻抗。电容式电压互感器实质上是一个电容串接的分压器，被测电网的电压在电容C1、C2上按反比分压。12111c2UkCCUCUU2211CCCk分压比主要由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置、防护间隙等组成。2、电容式电压互感器的工作原理《发电厂变电站电气设备》第七章互感器第三节电压互感器二、电压互感器的特点（1）电压互感器一次绕组匝数较多，二次绕组匝数较少，使用时一次绕组与被测量电路并联，二次绕组与测量仪表或继电器等电压线圈并联。（2）电压互感器在正常运行时相当于一个空载运行的降压变压器，其二次电压取决于一次的电压值。（3）二次侧负荷阻抗较大，正常情况下二次电流很小，电压互感器近于开路状态运行，容量较小，要求有较高的安全系数。《发电厂变电站电气设备》第七章互感器第三节电压互感器三、电压互感器的种类和型号1．电压互感器的种类按安装地点分：户内式（35kV电压等级以下）和户外式（35kV及以上）。按绝缘方式分：干式（低压）、浇注式（3～35kV）、油浸式（35kV及以上）和气体绝缘式等。按绕组数分：双绕组、三绕组和四绕组式。按相数分：单相式（35kV及以上）和三相式（20kV以下）。按结构原理分：电磁式和电容式。电磁式又可分为单级式（35kV以下）和串级式（63kV以上）。《发电厂变电站电气设备》第七章互感器第三节电压互感器三、电压互感器的种类和型号2.电压互感器的型号电压互感器的型号用汉语拼音字母表示，分包括产品型号符号和设计序号，短横线后为电压等级（kV）。234615产品名称相数绝缘形式结构形式设计序号额定电压（kV）型号中各字母含义见表型号名称表示字母字母含义型号名称表示字母字母含义用途J电压互感器结构形式及用途X带剩余（零序）绕组相数D单相B三柱带补偿绕组式S三相W五柱三绕组绝缘形式J油浸式G空气（干式）C串级式带剩余（零序）绕组Z浇注成型固体F测量和保护分开的二次绕组Q气体油保护方式N不带金属膨胀器C瓷绝缘R电容分压式《发电厂变电站电气设备》第七章互感器第三节电压互感器四、电压互感器的技术参数（1）额定一次电压。（2）额定二次电压。（3）额定变比。（4）额定容量。（5）额定二次负荷。（6）额定电压因数。（7）电压互感器的准确级。供三相系统相间连接的单相电压互感器，其额定一次电压应为国家标准额定线电压；对于接在三相系统相与地间的单相电压互感器，其额定一次电压应为上述值的1/，即相电压。标准值为100V；供三相系统中相与地之间用的单相互感器，当其额定一次电压为某一数值除以时，额定二次电压必须除以，以保持额定电压比不变。接成开口三角形的辅助二次绕组额定电压，用于中性点有效接地系统的互感器，其辅助二...
