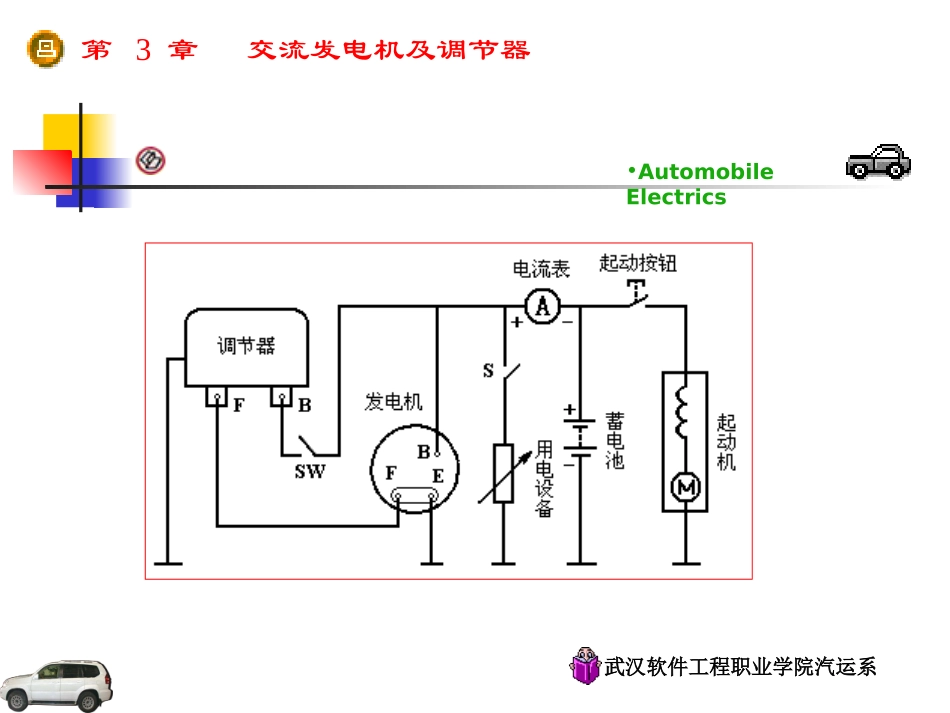

•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系学习目标了解交流发电机的功用。了解调节器的工作原理。掌握调节器的检测方法。掌握交流发电机的结构、工作原理。掌握交流发电机的试验、检测及维修方法。了解汽车充电系的组成。掌握电路检测及维修方法。•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1交流发电机的结构3.1.1．发电机的功用3.1.2．普通交流发电机的结构1．转子2．定子3．整流器4．端盖及电刷组件5．带轮及风扇•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1.1发电机的功用发电机是汽车的主要电源，其功用是在发动机正常运转时，向所有用电设备（启动机除外）供电，同时给蓄电池充电。汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被淘汰。交流发电机必须配装电压调节器，电压调节器对发电机的输出电压进行控制，使其保持基本恒定，以满足汽车用电器的需求。•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1.2普通交流发电机的结构图3.1JF132型交流发电机解体图1－后端盖2－电刷架3－电刷4－电刷弹簧压盖5－硅二极管6－元件板7－转子8－定子9－前端盖10－风扇11－带轮普通交流发电机一般由转子、定子、整流器、前后端盖、风扇、带轮等组成。图3.1为JF132型6管普通交流发电机解体图•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1.2普通交流发电机的结构1．转子转子的功用是产生磁场。转子由爪极、磁轭、励磁绕组、滑环、转子轴等组成，如图3.3、3.4所示。转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给两滑环通入直流电时，励磁绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对（或八对）相互交错的磁极。如图3.3所示。当转子转动时，就形成了旋转的磁场。1－滑环2－转子轴3－爪极4－磁轭5－励磁绕组图3.3交流发电机的转子总成图3.4交流发电机转子分解图•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1.2普通交流发电机的结构2．定子定子的功用是产生交流电。定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部转动时，引起定子绕组中磁通的变化，定子绕组中就产生交变的感应电动势。定子由定子铁心和定子绕组（线圈）组成，如图3.5所示。定子铁心由内圈带槽、互相绝缘的硅钢片叠成。定子绕组有三组线圈，对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，如图3.5a、b所示，都能产生三相交流电。图3.5交流发电机定子总成及连接方式a）定子绕组星形连接b)定子绕组三角形连接•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1.2普通交流发电机的结构3．整流器整流器的功用是将定子绕组的三相交流电变为直流电。整流器由整流板和整流二极管组成，6管交流发电机的整流器是由6只硅整流二极管分别压装（或焊装）在相互绝缘的两块板上组成的，其中一块为正极板（带有输出端螺栓），另一块为负极板，负极板和发电机外壳直接相连（搭铁），也可以将发电机的后盖直接作为负极板。6只整流二极管分为正极管和负极管两种。引出电极为正极的称为正极管，3只正极管装在同一块板上，称为正极板；引出电极为负极的称为负极管，3只负极管安装在负极板上，也可直接安装在后盖上。如图3.6所示。图3.6交流发电机整流二极管安装示意图a）焊接式b）电路图c)压装式1－正整流板2－负整流板•AutomobileElectrics第3章交流发电机及调节器武汉软件工程职业学院汽运系3.1.2普通交流发电机的结构汽车用硅整流二极管是专用的，有如下特点：（1）允许的工作电流大，如ZQ50型二极管的正向平均电流为50A，浪涌电流为60...
