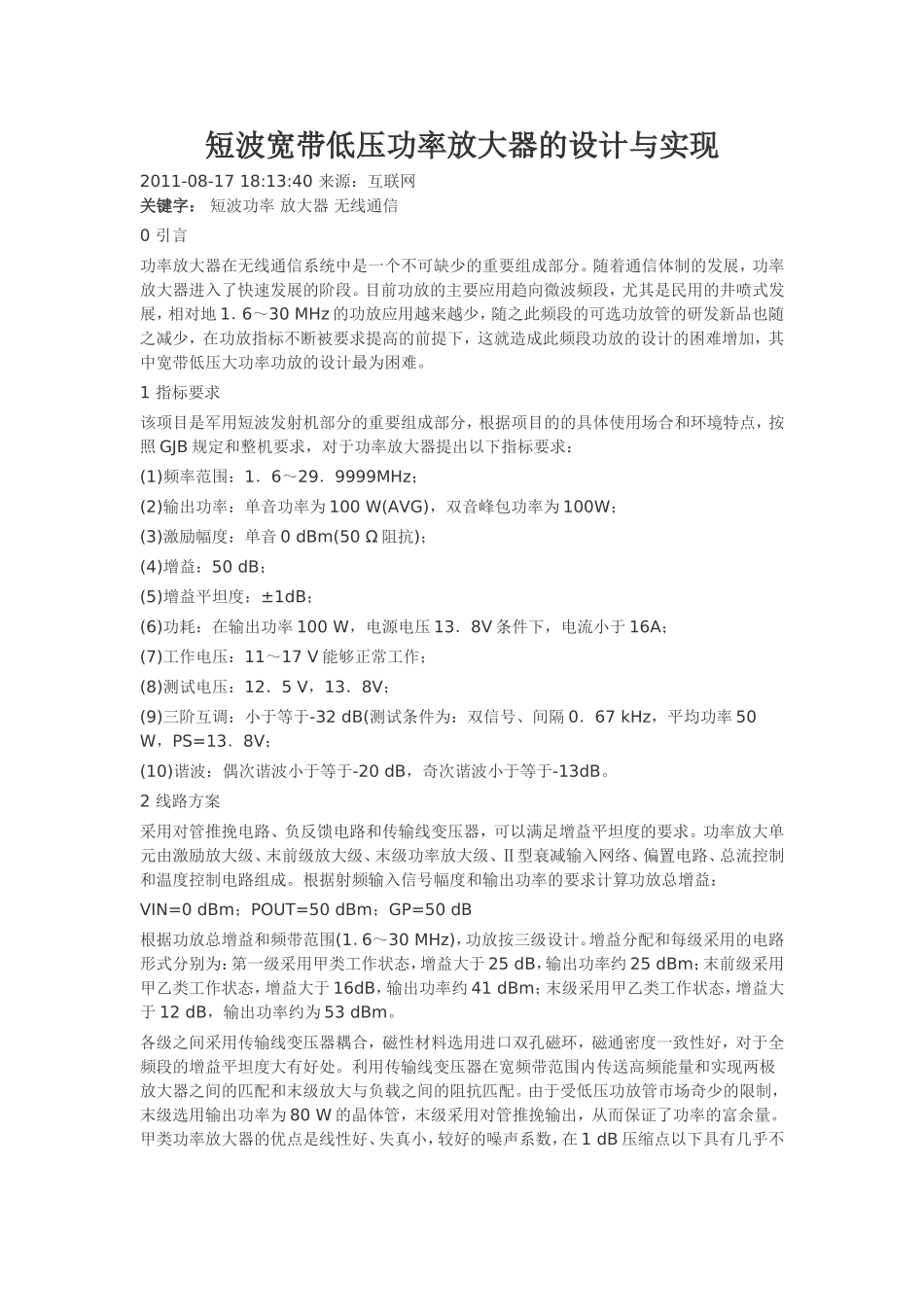

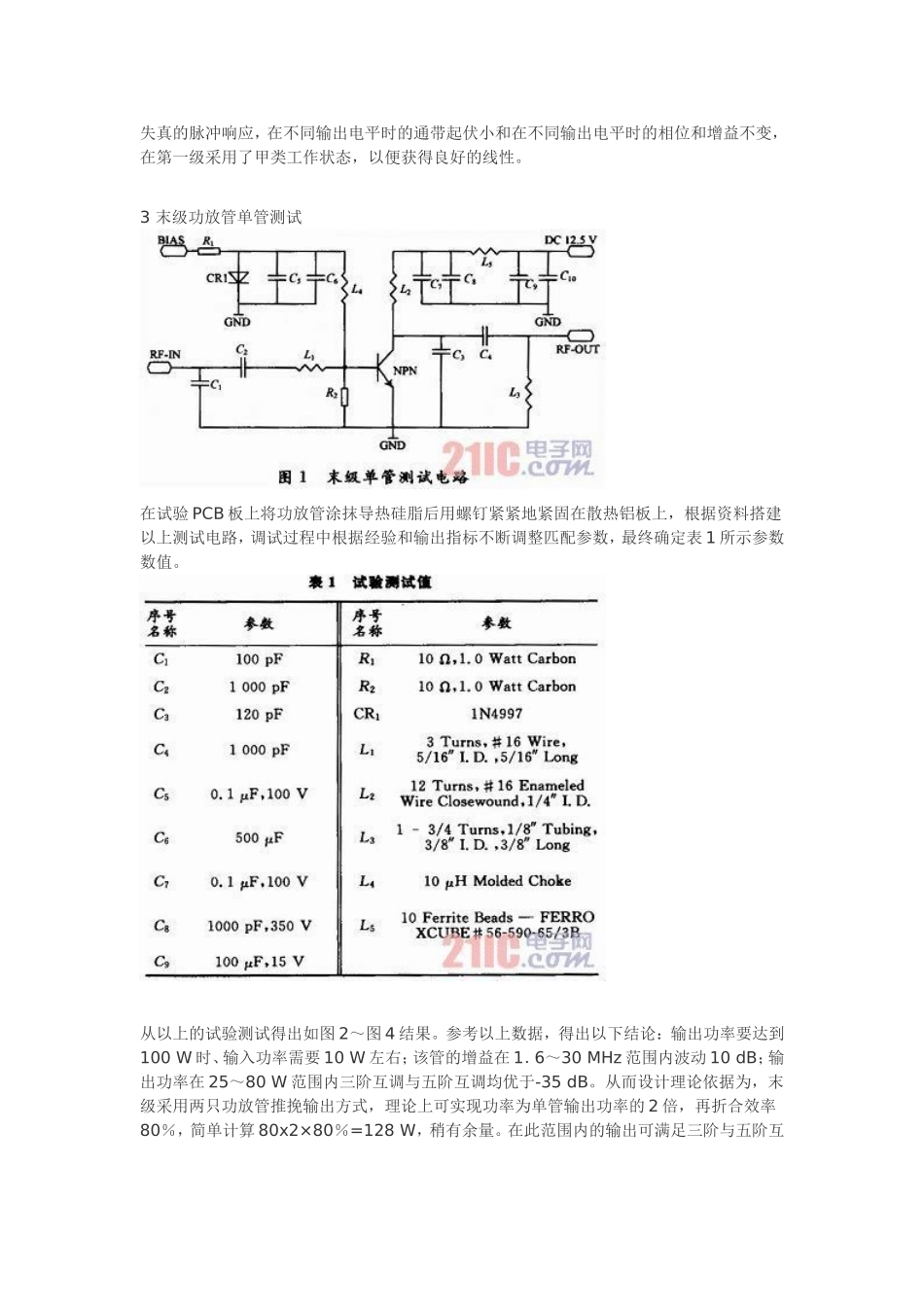

短波宽带低压功率放大器的设计与实现2011-08-1718:13:40来源：互联网关键字：短波功率放大器无线通信0引言功率放大器在无线通信系统中是一个不可缺少的重要组成部分。随着通信体制的发展，功率放大器进入了快速发展的阶段。目前功放的主要应用趋向微波频段，尤其是民用的井喷式发展，相对地1．6～30MHz的功放应用越来越少，随之此频段的可选功放管的研发新品也随之减少，在功放指标不断被要求提高的前提下，这就造成此频段功放的设计的困难增加，其中宽带低压大功率功放的设计最为困难。1指标要求该项目是军用短波发射机部分的重要组成部分，根据项目的的具体使用场合和环境特点，按照GJB规定和整机要求，对于功率放大器提出以下指标要求：(1)频率范围：1．6～29．9999MHz；(2)输出功率：单音功率为100W(AVG)，双音峰包功率为100W；(3)激励幅度：单音0dBm(50Ω阻抗)；(4)增益：50dB；(5)增益平坦度：±1dB；(6)功耗：在输出功率100W，电源电压13．8V条件下，电流小于16A；(7)工作电压：11～17V能够正常工作；(8)测试电压：12．5V，13．8V；(9)三阶互调：小于等于-32dB(测试条件为：双信号、间隔0．67kHz，平均功率50W，PS=13．8V；(10)谐波：偶次谐波小于等于-20dB，奇次谐波小于等于-13dB。2线路方案采用对管推挽电路、负反馈电路和传输线变压器，可以满足增益平坦度的要求。功率放大单元由激励放大级、末前级放大级、末级功率放大级、Ⅱ型衰减输入网络、偏置电路、总流控制和温度控制电路组成。根据射频输入信号幅度和输出功率的要求计算功放总增益：VIN=0dBm；POUT=50dBm；GP=50dB根据功放总增益和频带范围(1．6～30MHz)，功放按三级设计。增益分配和每级采用的电路形式分别为：第一级采用甲类工作状态，增益大于25dB，输出功率约25dBm；末前级采用甲乙类工作状态，增益大于16dB，输出功率约41dBm；末级采用甲乙类工作状态，增益大于12dB，输出功率约为53dBm。各级之间采用传输线变压器耦合，磁性材料选用进口双孔磁环，磁通密度一致性好，对于全频段的增益平坦度大有好处。利用传输线变压器在宽频带范围内传送高频能量和实现两极放大器之间的匹配和末级放大与负载之间的阻抗匹配。由于受低压功放管市场奇少的限制，末级选用输出功率为80W的晶体管，末级采用对管推挽输出，从而保证了功率的富余量。甲类功率放大器的优点是线性好、失真小，较好的噪声系数，在1dB压缩点以下具有几乎不失真的脉冲响应，在不同输出电平时的通带起伏小和在不同输出电平时的相位和增益不变，在第一级采用了甲类工作状态，以便获得良好的线性。3末级功放管单管测试在试验PCB板上将功放管涂抹导热硅脂后用螺钉紧紧地紧固在散热铝板上，根据资料搭建以上测试电路，调试过程中根据经验和输出指标不断调整匹配参数，最终确定表1所示参数数值。从以上的试验测试得出如图2～图4结果。参考以上数据，得出以下结论：输出功率要达到100W时、输入功率需要10W左右；该管的增益在1．6～30MHz范围内波动10dB；输出功率在25～80W范围内三阶互调与五阶互调均优于-35dB。从而设计理论依据为，末级采用两只功放管推挽输出方式，理论上可实现功率为单管输出功率的2倍，再折合效率80％，简单计算80x2×80％=128W，稍有余量。在此范围内的输出可满足三阶与五阶互调优于-35dB，不仅满足设计指标中输出功率要求，也满足了互调指标要求。4功放与滤波器的匹配一般常用小型号法设计匹配滤波器，在实际工程设计中都能做到功放输出与滤波器输入阻抗良好匹配，从而有效实现谐波抑制。但在该次试验中，5．62～8．82MHz波段不能完全实现有效的阻抗匹配。滤波器的小信号仿真指标良好，阻抗基本在50Ω附近，插损小于0．1dB，通带S参数也不错，但匹配后总体测试结果是频率7MHz插损大，效率大大降低，也严重影响了功放的线性度。调整滤波器后可改善频率7MHz附近频点到要求指标。但8．6MHz又出现同样的阻抗失配，造成线性度严重降低。通过长时间的不断试验和总结，也未能解决此问题。一次试验中偶然发现功放输出到滤波器输入的射频电缆长度在某一确定值时，可实现此频段的完全阻抗匹配，全频段测试指标均满足设计要求，仔细分析后测试此射...
