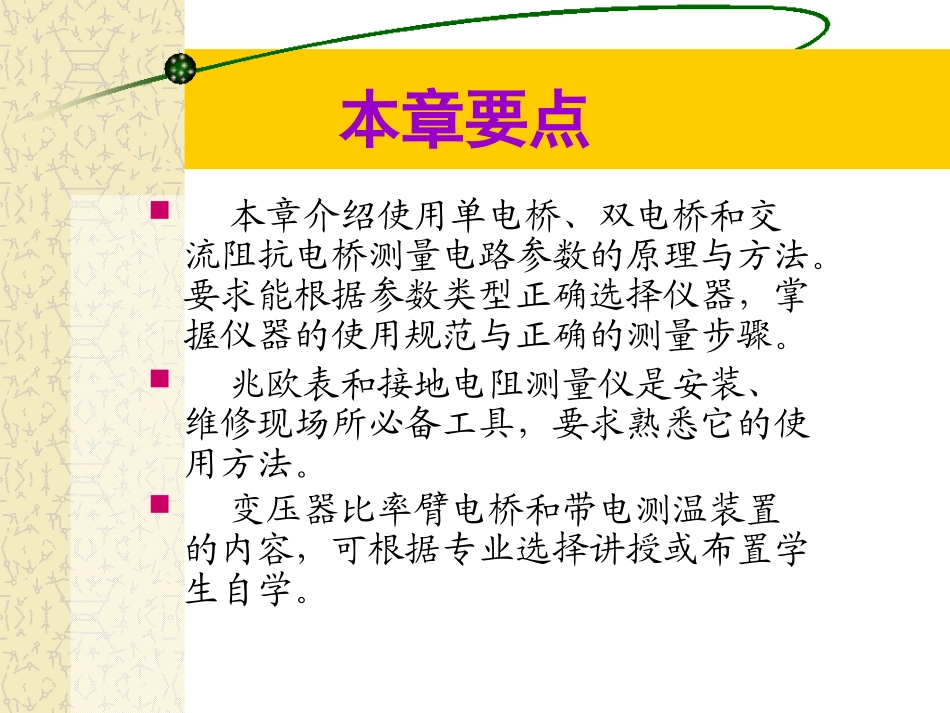

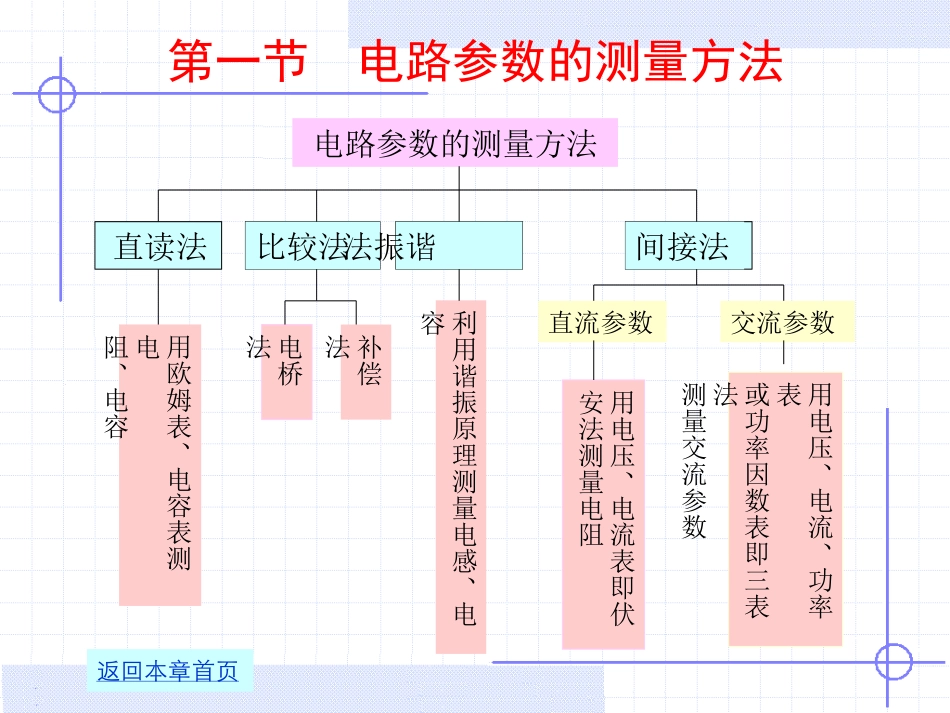

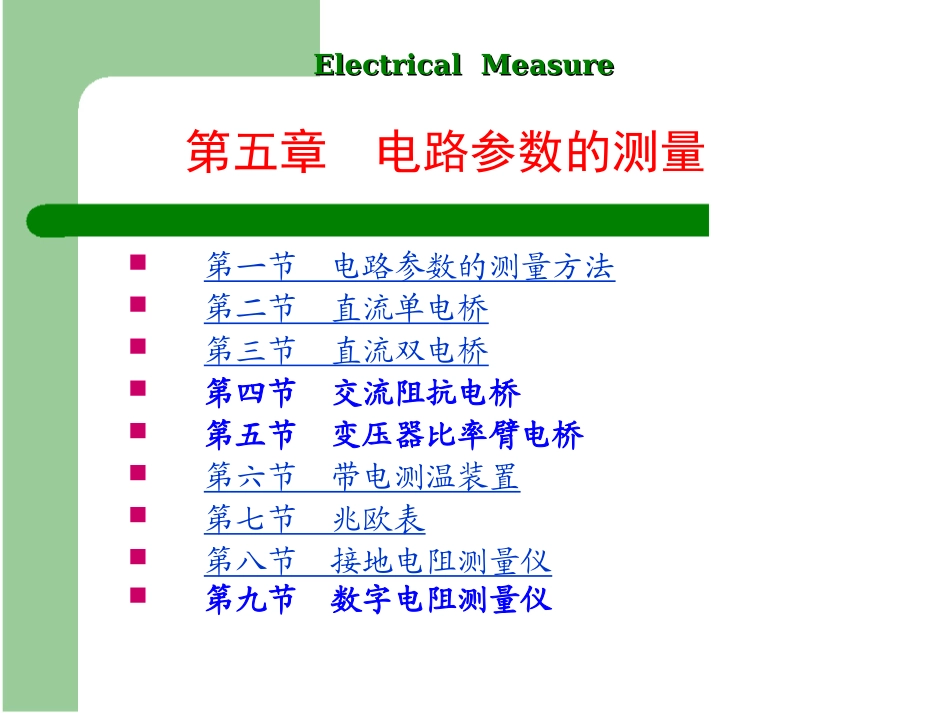

第五章电路参数的测量第一节电路参数的测量方法第二节直流单电桥第三节直流双电桥第四节交流阻抗电桥第五节变压器比率臂电桥第六节带电测温装置第七节兆欧表第八节接地电阻测量仪第九节数字电阻测量仪ElectricalMeasureElectricalMeasure本章要点本章介绍使用单电桥、双电桥和交流阻抗电桥测量电路参数的原理与方法。要求能根据参数类型正确选择仪器，掌握仪器的使用规范与正确的测量步骤。兆欧表和接地电阻测量仪是安装、维修现场所必备工具，要求熟悉它的使用方法。变压器比率臂电桥和带电测温装置的内容，可根据专业选择讲授或布置学生自学。第一节电路参数的测量方法电路参数的测量方法用欧姆表、电容表测电阻、电容电桥法补偿法利用谐振原理测量电感、电容直流参数交流参数用电压、电流表即伏安法测量电阻用电压、电流、功率表或功率因数表即三表法测量交流参数直读法比较法谐振法间接法返回本章首页第二节直流单电桥一、单电桥电路构成。RRRRX仪为指零为被测电阻较臂称为比称为比率臂中其单电桥由四个桥臂组成P,,,,432调节桥臂使电桥平衡（指零仪指零），即可从三个桥臂的电阻，求得被测电阻值。测量的准确度决定于桥臂电阻的准确度。二、单电桥工作原理调节单电桥比率臂和比较臂电阻使电桥平衡，可推出可得代入上式平衡时,,043213322441IIIIIRIRIRIRIRX比较臂电阻比率臂电阻的比率432RRRRX三三三三三三三1.当被测电阻小于10欧时，引线电阻、电桥连接处接触电阻已经影响到桥臂的电阻值和测量的准确度。因此测量小于10Ω的电阻时，单电桥已不适用，必须选用双电桥。2.电桥的平衡条件是通过检流计的电流为0，所以指零检流计应有足够的灵敏度。但开始测量时灵敏度不能太高，以免损坏仪表，只能在接近平衡后逐步提高它的灵敏度。RI返回本章首页第三节直流双电桥一、双电桥电路构成直流双电桥也是由检流计、比率臂和比较臂组成。比率臂为两对可同步调节的可调电阻，电流接头之间用一条的粗母线连接。S21、CC二、双电桥工作原理根据双电桥电路的连接方式，可写出以下三个方程。)()('2'1303'2321'1311RRIRIIRIRIRIRIRIRISxSSS联立求解后可得))((2'21'1'2'102012RRRRRRRRRRRRRSx式中若能使,则更正项为0,可以从电桥比率臂和比较臂电阻求得被测电阻。SxRRRR122'21'1,RRRR))((2'21'1'2'1020RRRRRRRRR三、双电桥特点1.电位接头的引线电阻与接触电阻包含在比率臂电阻中，若使比率臂电阻大于10Ω，则相比之下引线电阻与接触电阻可略去不计。2.电流接头引线电阻与接触电阻包含在中，电桥平衡过程，大小既不影响电桥的平衡条件，也与测量结果无关。3.在遵循双电桥接线规则的情况下,可以用来测量小于10Ω，直至0.0001Ω的电阻，例如测量电机绕组的电阻。0R返回本章首页0R第四节交流阻抗电桥一、交流阻抗电桥的的结构与工作原理单、双电桥只能测量电阻，测量交流参数要用交流阻抗电桥。交流阻抗电桥的四个桥臂由交流阻抗元件组，适当配置各桥臂阻抗性质，调节各桥臂参数使电桥平衡，可求得联立得当电桥平衡时432133224411,IIIIZIZIZIZI4231ZZZZ43214231zzzz或二、交流阻抗电桥的平衡条件要满足交流阻抗电桥的平衡条件，四个桥臂的阻抗大小与性质要按一定条件配置，配置不当就不可能达到平衡。常用的并有可能调节平衡的电桥有以下几种。维恩电桥并联电容电桥西林电桥串联欧文电桥马克斯威尔电桥海氏电桥返回本章首页三、交流阻抗电桥的收敛性交流阻抗电桥的收敛性是评价交流阻抗电桥调节平衡的快慢，以附图为例，该电桥的平衡条件为为可调的比较阻抗是被测阻抗其中1144113442)j()j(X、R，X、RXRRXRR如果用向量OA、OB表示阻抗值，调节平衡的目的就是让A点靠近B点，至两相量重合。两种调节平衡方法的收敛性比较第一种方法如图A改变R1、jX1使电桥平衡，只要调节两次，即达到平衡，收敛性好。此法因为需要可调的标准电感，收敛性虽好，但并不实用。第二种方法如图B改变R1、R2使电桥平衡，必须反复多次才能平衡，收...
