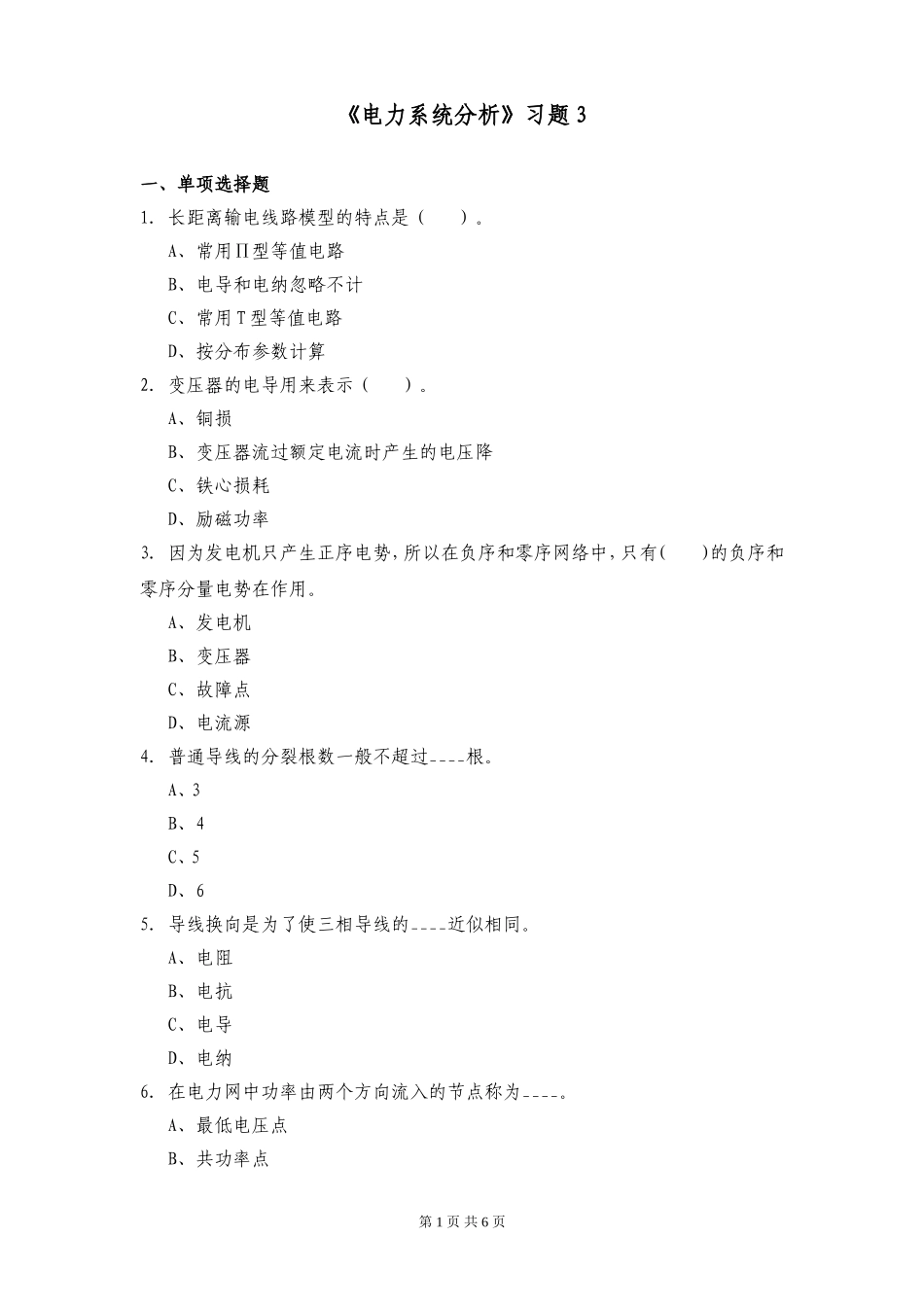

《电力系统分析》习题3一、单项选择题1.长距离输电线路模型的特点是（）。A、常用∏型等值电路B、电导和电纳忽略不计C、常用T型等值电路D、按分布参数计算2.变压器的电导用来表示（）。A、铜损B、变压器流过额定电流时产生的电压降C、铁心损耗D、励磁功率3.因为发电机只产生正序电势，所以在负序和零序网络中，只有（）的负序和零序分量电势在作用。A、发电机B、变压器C、故障点D、电流源4．普通导线的分裂根数一般不超过____根。A、3B、4C、5D、65．导线换向是为了使三相导线的____近似相同。A、电阻B、电抗C、电导D、电纳6．在电力网中功率由两个方向流入的节点称为____。A、最低电压点B、共功率点第1页共6页C、最高电压点D、功率分点7.我国现行《电力系统安全稳定导则》规定：正常运行方式下，Kp（）。A、≥(15～20)%B、≥10%C、≥5%D、≤10%8.开式电力网的潮流计算方法适用于（）的潮流计算。A、主干网B、配电网C、输电网络D、次级输电网络9.为保证系统的发电设备进行定期检修时不致影响供电而在系统中留有的备用称为（）。A、负荷备用B、事故备用C、检修备用D、国民经济备用10．为满足系统中短时的负荷波动和一日中计划外的负荷增加而在系统中留有的备用容量称为____。A、负荷备用B、事故备用C、检修备用D、国民经济备用11．我国现行《电力系统安全稳定导则》规定：事故后运行方式和特殊运行方式下Kp____。A、≥(15～20)%B、≥10%C、≥5%D、≤10%12．输电线路反映带电导线周围电场效应的是____。A、电阻第2页共6页B、电感C、电导D、电容二、多项选择题1.短路的危害包括（）。A、短路电流急剧增加B、系统电压大幅下降C、干扰通讯系统正常运行D、短路处电流减小2.水力发电厂一般由（）组成。A、水坝B、高水位的引水渠道C、水轮机D、发电机3.电能可以很方便地转化为____。A、机械能B、热能C、光能D、化学能4．火力发电厂主要由____组成。A、锅炉B、水轮机C、发电机D、汽轮机5.电力系统频率过低，可能会____。A、使电动机停转B、引起汽轮机低压叶片共振C、无功损耗增加D、系统瓦解6.火电厂的特点是（）。A、运行费用低第3页共6页B、建设周期短C、投资少D、发电利用小时数高7.风力发电机系统按照发电机运行的方式来分，主要有（）。A、恒速变频风力发电机B、恒速恒频风力发电机C、变速恒频风力发电机D、变速变频风力发电机8.理想同步发电机是对电机做了一些假设，包括____。A、电机导磁部分的导磁系数为常数B、电机转子对纵轴d和横轴q分别对称C、定子a,b,c三相绕组互差120度D、定子绕组沿转子作均匀分布9.水利枢纽往往具有多项功能，如____。A、灌溉B、发电C、防洪D、养殖10.核反应堆的特点为____。A、一次性建设投资大B、运行费用大C、反应堆的负荷基本上没有限制D、退出和再度投入易于损坏设备11.输电网络的特征是____。A、特高压B、无油化C、交直流输变电D、超特高压继电保护三、判断题1.在一档中导线最低点和悬垂点之间的垂直距离，称为线路的档距。（）2.在工程计算中，长度不超过300km的线路可用一个∏型电路代替。（）第4页共6页3.电力系统的综合用电负荷就是系统中所有用电设备消耗功率的总和。（）4.我国规定，电力系统的工频为60Hz。（）5．我国配电网正常运行时都采用环状。（）6.两相短路为对称短路。（）7.负荷的频率调节系数取决于全系统各类负荷的比重，同一系统不同时刻，系数的值一定是相同的、（）8．系统的功率-频率静特性系数表示在计及发电机组和负荷的调节效应时，引起频率变化的负荷变化量。（）9．分裂电势源就是将连接在一个电源上的各支路拆开，拆开后各支路分别连接在与原来电源电势电压一半大小的电源上。（）10．计算不对称故障，应设法把故障点的不对称转化为对称，然后即可用单相电路进行计算。（）四、简答题1.简述计算短路电流的目的。2.电压偏移会对系统产生哪些影响？五、计算题1.已知总负荷中各类负荷所占比重a0,a1,a2,a3分别为0.3,0.4,0.1和0.2，求系统频率由50Hz降低到49Hz时，负荷吸收的有功功率的变化和负荷调节效应系数KL*。2.在下图所示的系统中，负荷为800MW时，频率是50HZ。当负荷突然增大50MW后在下列两种运行方式中，系统的频率，两...
