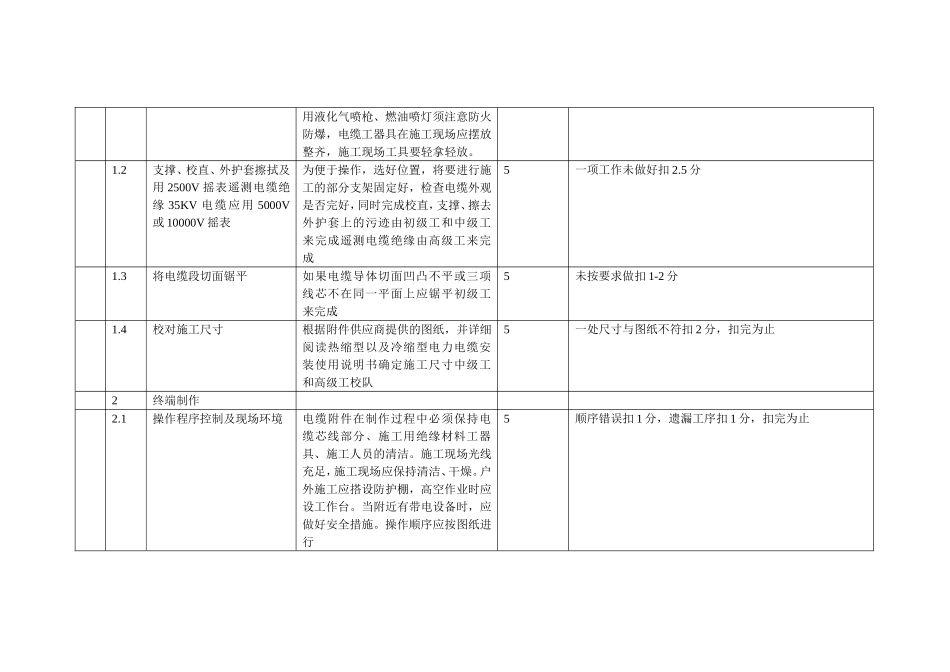

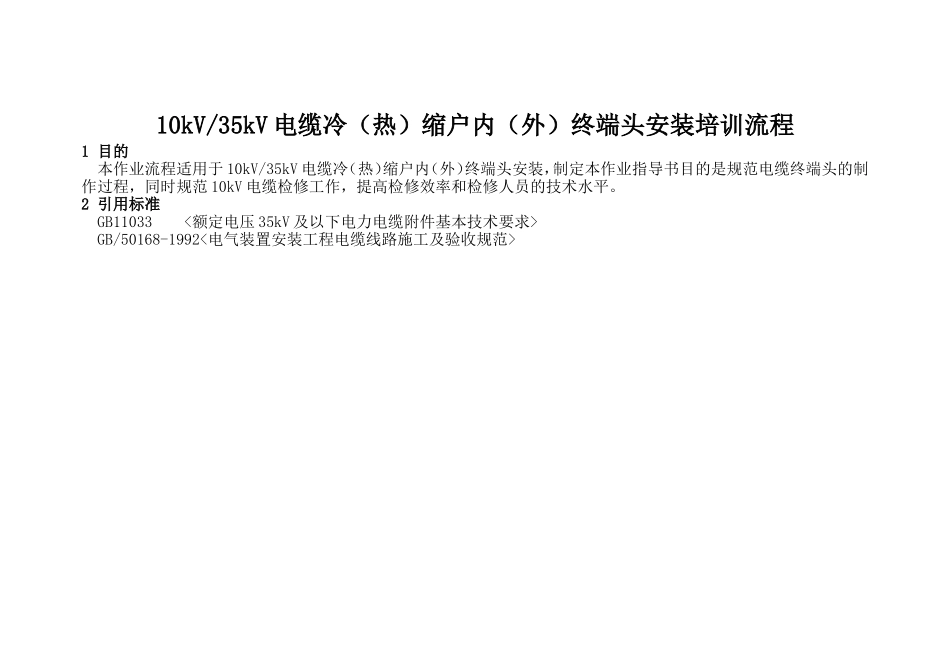

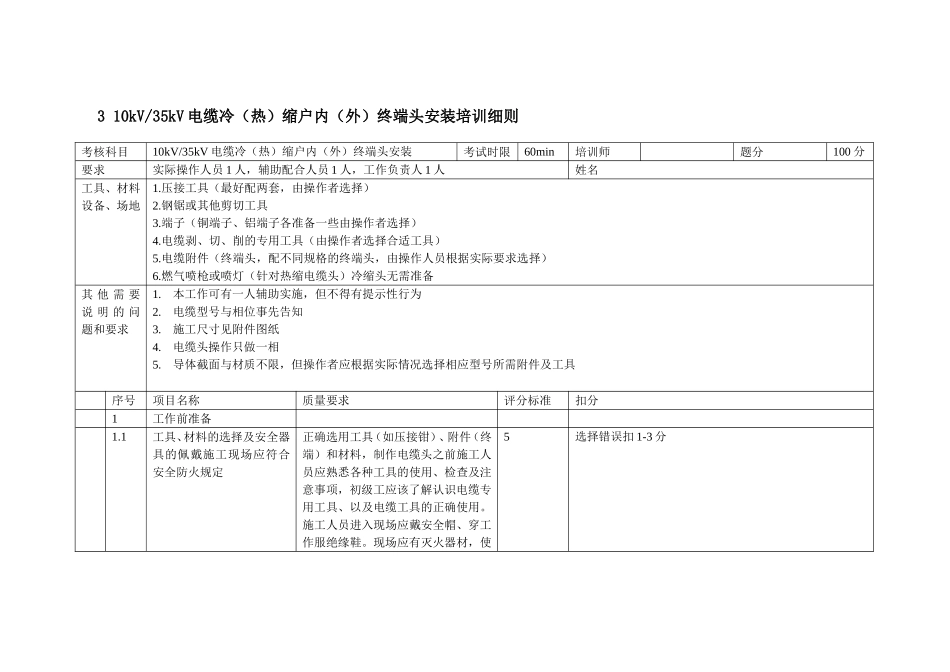

10kV/35kV电缆冷（热）缩户内（外）终端头安装培训流程1目的本作业流程适用于10kV/35kV电缆冷（热）缩户内（外）终端头安装，制定本作业指导书目的是规范电缆终端头的制作过程，同时规范10kV电缆检修工作，提高检修效率和检修人员的技术水平。2引用标准GB11033<额定电压35kV及以下电力电缆附件基本技术要求>GB/50168-1992<电气装置安装工程电缆线路施工及验收规范>310kV/35kV电缆冷（热）缩户内（外）终端头安装培训细则考核科目10kV/35kV电缆冷（热）缩户内（外）终端头安装考试时限60min培训师题分100分要求实际操作人员1人，辅助配合人员1人，工作负责人1人姓名工具、材料设备、场地1.压接工具（最好配两套，由操作者选择）2.钢锯或其他剪切工具3.端子（铜端子、铝端子各准备一些由操作者选择）4.电缆剥、切、削的专用工具（由操作者选择合适工具）5.电缆附件（终端头，配不同规格的终端头，由操作人员根据实际要求选择）6.燃气喷枪或喷灯（针对热缩电缆头）冷缩头无需准备其他需要说明的问题和要求1.本工作可有一人辅助实施，但不得有提示性行为2.电缆型号与相位事先告知3.施工尺寸见附件图纸4.电缆头操作只做一相5.导体截面与材质不限，但操作者应根据实际情况选择相应型号所需附件及工具序号项目名称质量要求评分标准扣分1工作前准备1.1工具、材料的选择及安全器具的佩戴施工现场应符合安全防火规定正确选用工具（如压接钳）、附件（终端）和材料，制作电缆头之前施工人员应熟悉各种工具的使用、检查及注意事项，初级工应该了解认识电缆专用工具、以及电缆工具的正确使用。施工人员进入现场应戴安全帽、穿工作服绝缘鞋。现场应有灭火器材，使5选择错误扣1-3分用液化气喷枪、燃油喷灯须注意防火防爆，电缆工器具在施工现场应摆放整齐，施工现场工具要轻拿轻放。1.2支撑、校直、外护套擦拭及用2500V摇表遥测电缆绝缘35KV电缆应用5000V或10000V摇表为便于操作，选好位置，将要进行施工的部分支架固定好，检查电缆外观是否完好，同时完成校直，支撑、擦去外护套上的污迹由初级工和中级工来完成遥测电缆绝缘由高级工来完成5一项工作未做好扣2.5分1.3将电缆段切面锯平如果电缆导体切面凹凸不平或三项线芯不在同一平面上应锯平初级工来完成5未按要求做扣1-2分1.4校对施工尺寸根据附件供应商提供的图纸，并详细阅读热缩型以及冷缩型电力电缆安装使用说明书确定施工尺寸中级工和高级工校队5一处尺寸与图纸不符扣2分，扣完为止2终端制作2.1操作程序控制及现场环境电缆附件在制作过程中必须保持电缆芯线部分、施工用绝缘材料工器具、施工人员的清洁。施工现场光线充足，施工现场应保持清洁、干燥。户外施工应搭设防护棚，高空作业时应设工作台。当附近有带电设备时，应做好安全措施。操作顺序应按图纸进行5顺序错误扣1分，遗漏工序扣1分，扣完为止2.2剥除外护层、铠装、内护层、铜屏蔽及外半导体层等剥切时切口不平，金属切口有毛刺或伤及下一层结构，应视为缺陷；绝缘表面干净、光滑、无残质，均匀。削除电缆半导电层时严禁损伤线芯绝缘，半导电层切断口必须平整、圆滑，严禁过度弯曲电缆终端由中级工或高级工来完成20一项未达到要求扣4分2.3固定铠装地线将铠装上的油漆、铁锈用砂带打磨干净；将地线用恒力弹簧（或用铜线绑扎）固定在铠装上。固定应牢固（为了牢固，地线一般要留10-20mm的头，恒力弹簧将其绕一圈后，将露的头反折回来，再用恒力弹簧缠绕固定）针对10KV三芯电缆5一项为达到要求扣2分2.4缠填充胶自外护套端口以下按图纸尺寸至整个恒力弹簧、铠装及内护层，用填充胶缠绕，缠绕应成锥形，方便下一步附件安装为准。5未按要求酌情扣1-3分2.5固定铜屏蔽地线35kV单芯电缆铜屏蔽地线具体固定方法大致与铠装地线绑扎方法一致；三芯电缆将地线的一头塞入三线芯中间，将应力锥塞入，然后用此地线在三线芯根部包绕一圈，再用恒力弹簧（或铜绑扎线）在地线外环绕固定，铠装地线与铜屏蔽地线勿短接。5一项为达到要求扣2分2.6缠密封胶及自粘带在填充胶以下的外护套上缠两层密封胶，将地线夹在密封胶中间，做防水用；在填充胶、密封胶及弹簧外缠一层绝缘自粘带，将地线毛刺及弹簧盖住。5...
