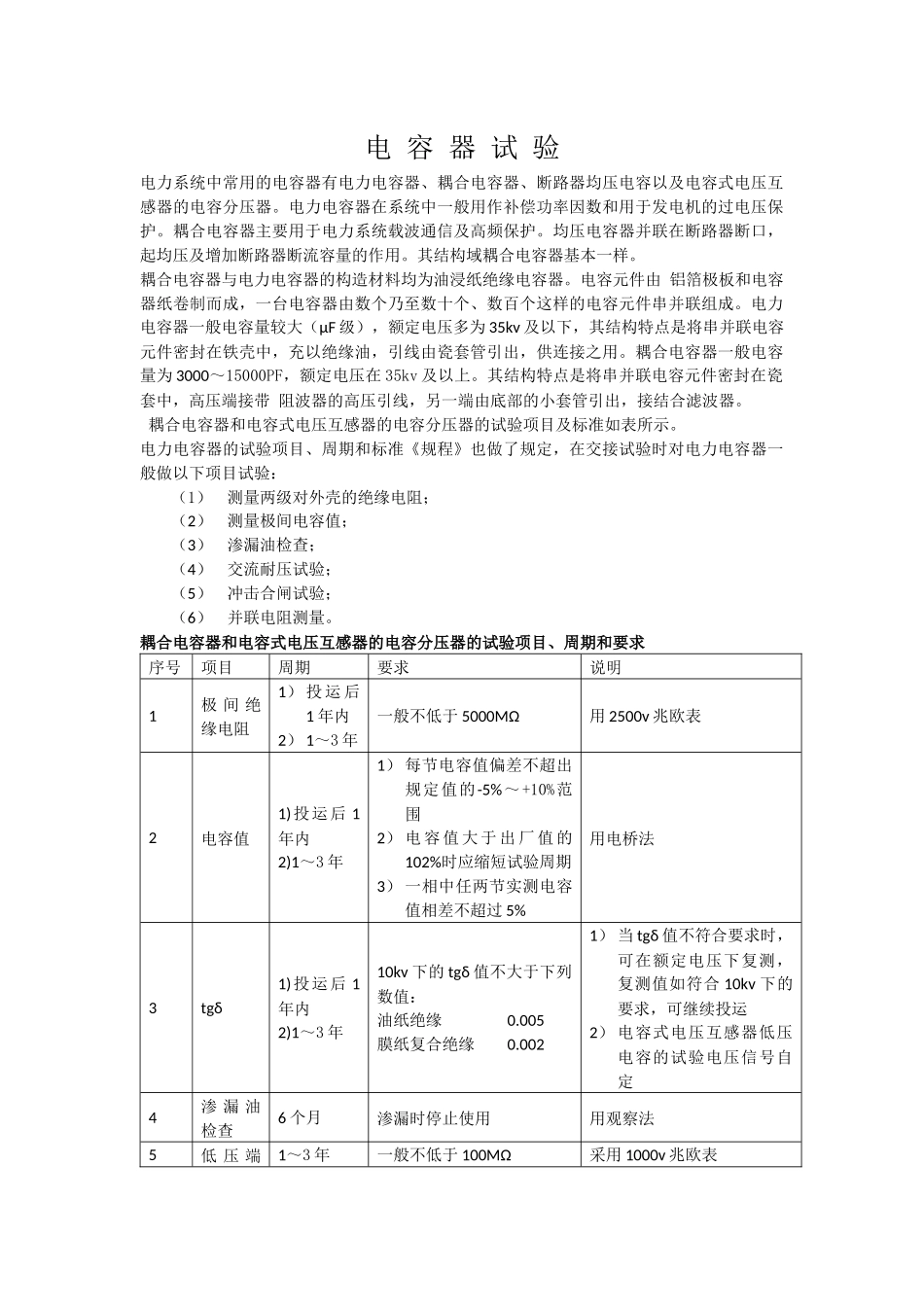

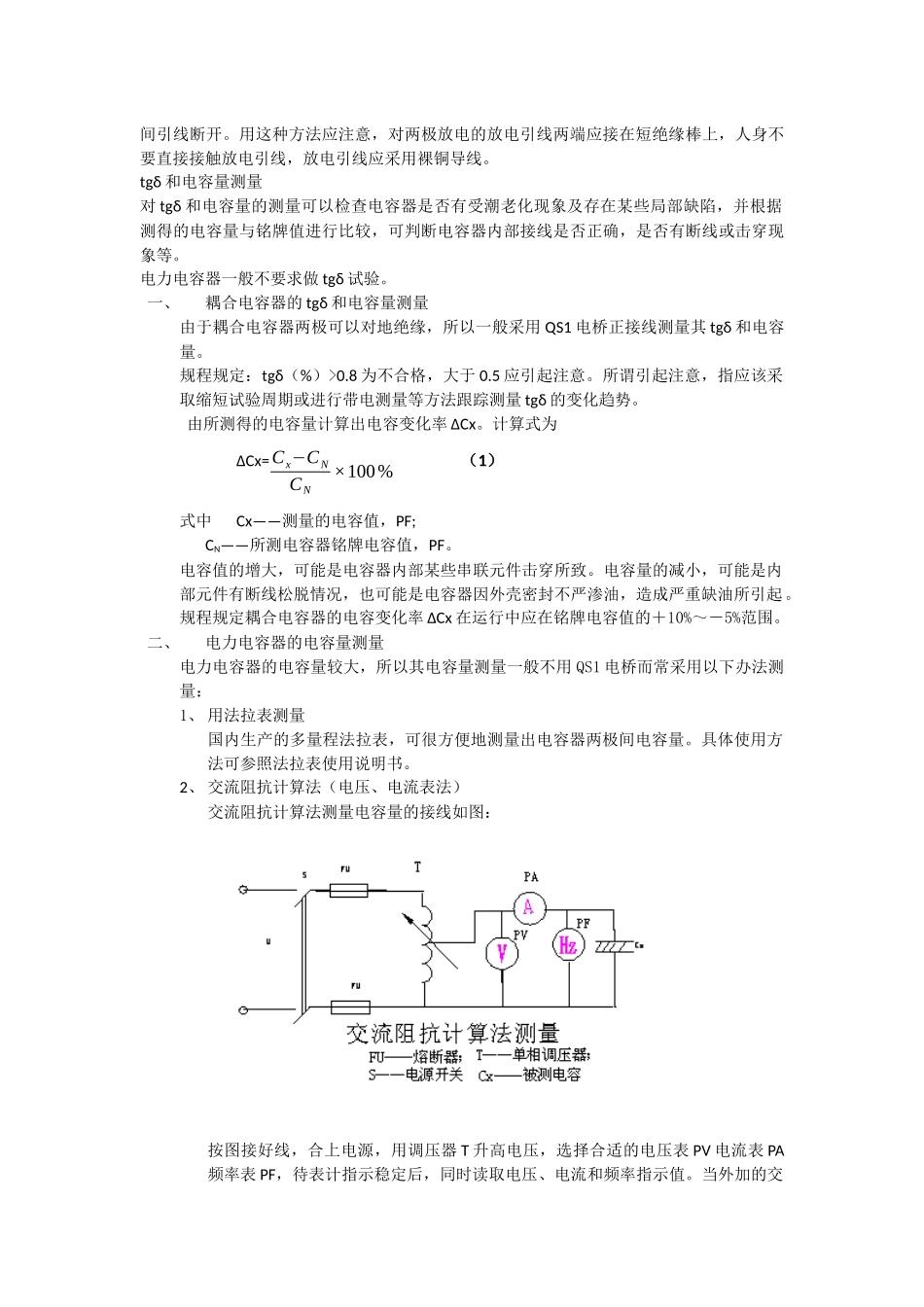

电容器试验电力系统中常用的电容器有电力电容器、耦合电容器、断路器均压电容以及电容式电压互感器的电容分压器。电力电容器在系统中一般用作补偿功率因数和用于发电机的过电压保护。耦合电容器主要用于电力系统载波通信及高频保护。均压电容器并联在断路器断口，起均压及增加断路器断流容量的作用。其结构域耦合电容器基本一样。耦合电容器与电力电容器的构造材料均为油浸纸绝缘电容器。电容元件由铝箔极板和电容器纸卷制而成，一台电容器由数个乃至数十个、数百个这样的电容元件串并联组成。电力电容器一般电容量较大（μF级），额定电压多为35kv及以下，其结构特点是将串并联电容元件密封在铁壳中，充以绝缘油，引线由瓷套管引出，供连接之用。耦合电容器一般电容量为3000～15000PF，额定电压在35kv及以上。其结构特点是将串并联电容元件密封在瓷套中，高压端接带阻波器的高压引线，另一端由底部的小套管引出，接结合滤波器。耦合电容器和电容式电压互感器的电容分压器的试验项目及标准如表所示。电力电容器的试验项目、周期和标准《规程》也做了规定，在交接试验时对电力电容器一般做以下项目试验：（1）测量两级对外壳的绝缘电阻；（2）测量极间电容值；（3）渗漏油检查；（4）交流耐压试验；（5）冲击合闸试验；（6）并联电阻测量。耦合电容器和电容式电压互感器的电容分压器的试验项目、周期和要求序号项目周期要求说明1极间绝缘电阻1）投运后1年内2）1～3年一般不低于5000MΩ用2500v兆欧表2电容值1)投运后1年内2)1～3年1）每节电容值偏差不超出规定值的-5%～+10%范围2）电容值大于出厂值的102%时应缩短试验周期3）一相中任两节实测电容值相差不超过5%用电桥法3tgδ1)投运后1年内2)1～3年10kv下的tgδ值不大于下列数值：油纸绝缘0.005膜纸复合绝缘0.0021）当tgδ值不符合要求时，可在额定电压下复测，复测值如符合10kv下的要求，可继续投运2）电容式电压互感器低压电容的试验电压信号自定4渗漏油检查6个月渗漏时停止使用用观察法5低压端1～3年一般不低于100MΩ采用1000v兆欧表对地绝缘电阻6局部放电试验必要时预加电压0.8×1.3Um，持续时间不小于10s，然后在测量电压1.1Um/√3下保持1min，局部放电量一般不大于10pC如受试验设备限制预加电压可以适当减低7交流耐压试验必要时试验电压为出厂试验电压的75%测量绝缘电阻测量绝缘电阻的目的主要是初步判断耦合电容器的两级及电力电容器两极对外壳之间的绝缘状况，测量时用2500v兆欧表。摇测耦合电容器小套管对地绝缘电阻时用1000V兆欧表。测量接线如图所示测量结果应与历次测量值及经验值比较，进行分析判断，测量时应注意：测量前后对电容器两级之间，两极与地之间，均应充分放电，尤其对电力电容器应直接从两个引出端上直接放电，而不应尽在连接板上对地放电。因为大多数电力电容器两极与连接板连接时均串有熔断器，若某电力电容器上熔断器熔断，在连接板上放电不一定能将该电力电容器上所储存电荷放完。应按大容量试品的绝缘电阻测量方法摇测电容器，在摇测过程中，应在未断开兆欧表以前不停止摇动手柄，防止反充电损坏兆欧表。不允许长时间摇测电力电容器两极之间的绝缘电阻。因电力电容器电容量较大，储存电荷也多，长时间摇测时若操作不慎易造成人身及设备事故。有些单位在摇测电力电容器两极绝缘状况时，一般先将兆欧表轻摇几转，一般不超过5转，然后通过电容器两极放电的放电声及放电火花来判断绝缘状况。若有清脆的放电声及明显的放电火花，则认为电容器两极绝缘状况良好；若无放电声及火花，则认为电容器内部绝缘受潮老化或者两极与电容之间引线断开。用这种方法应注意，对两极放电的放电引线两端应接在短绝缘棒上，人身不要直接接触放电引线，放电引线应采用裸铜导线。tgδ和电容量测量对tgδ和电容量的测量可以检查电容器是否有受潮老化现象及存在某些局部缺陷，并根据测得的电容量与铭牌值进行比较，可判断电容器内部接线是否正确，是否有断线或击穿现象等。电力电容器一般不要求做tgδ试验。一、耦合电容器的tgδ和电容量测量由于耦合电容器两极可以对地绝缘，所以一般采用QS1电桥正接线测量其tgδ和电容量。规程...
