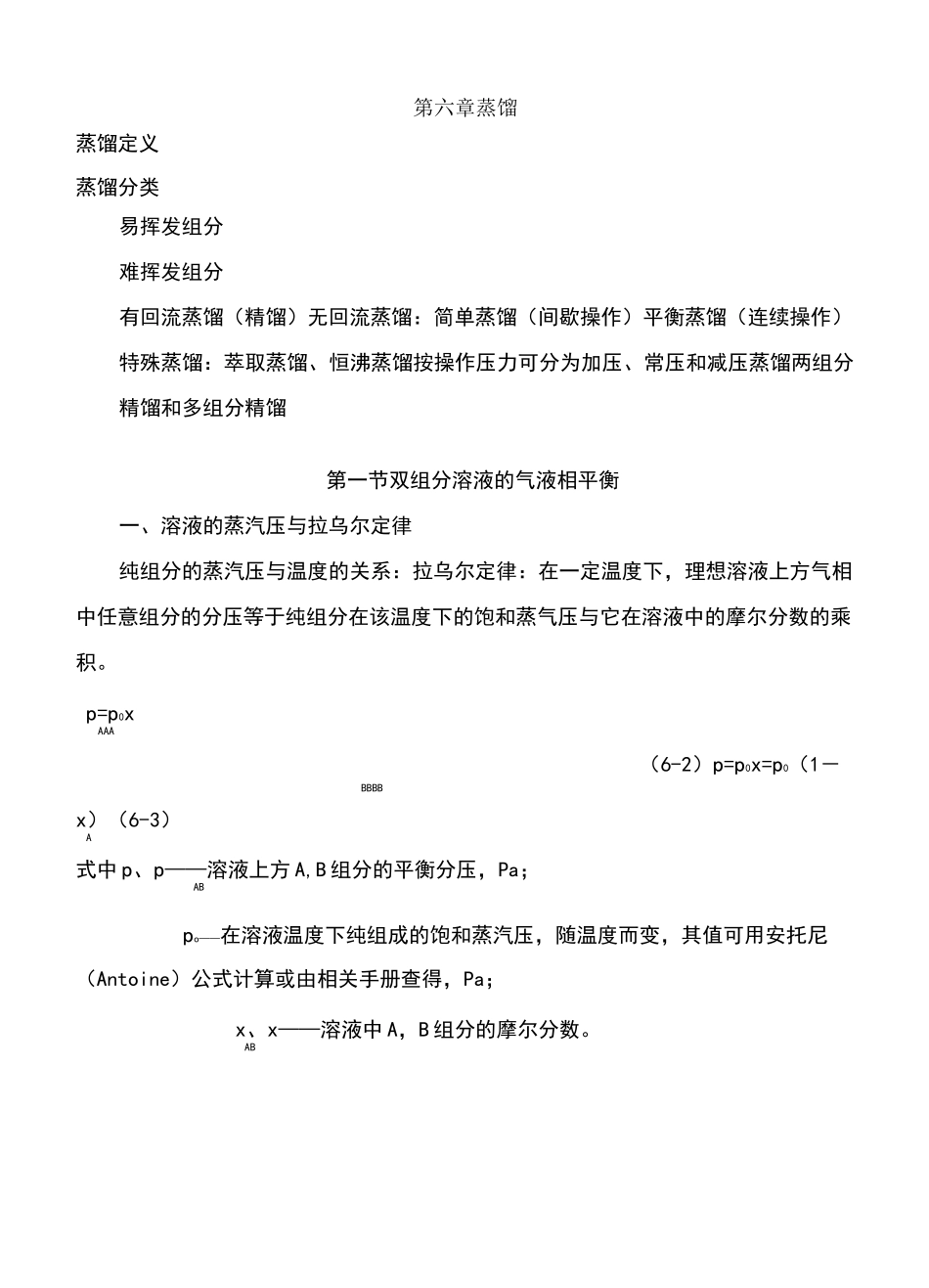

第六章蒸馏蒸馏定义蒸馏分类易挥发组分难挥发组分有回流蒸馏（精馏）无回流蒸馏：简单蒸馏（间歇操作）平衡蒸馏（连续操作）特殊蒸馏：萃取蒸馏、恒沸蒸馏按操作压力可分为加压、常压和减压蒸馏两组分精馏和多组分精馏第一节双组分溶液的气液相平衡一、溶液的蒸汽压与拉乌尔定律纯组分的蒸汽压与温度的关系：拉乌尔定律：在一定温度下，理想溶液上方气相中任意组分的分压等于纯组分在该温度下的饱和蒸气压与它在溶液中的摩尔分数的乘积。p=p0xAAA（6-2）p=p0x=p0（1－BBBBx）（6-3）A式中p、p——溶液上方A,B组分的平衡分压，Pa；ABpo——在溶液温度下纯组成的饱和蒸汽压，随温度而变，其值可用安托尼（Antoine）公式计算或由相关手册查得，Pa；x、x——溶液中A，B组分的摩尔分数。AB二、理想溶液气液平衡（—）t-y-x图1■沸点一组成图（t—x—y图）⑴结构以常压下苯-甲苯混合液t—x—y图为例，纵坐标为温度t,横坐标为液相组成x和汽相组成y（x,y均指易挥发组分的摩尔分数）。下曲线表示平衡AA时液相组成与温度的关系，称为液相线，上曲线表示平衡时汽相组成与温度的关系称为汽相线。两条曲线将整个t—x—y图分成三个区域，液相线以下称为液相区。汽相线以上代表过热蒸汽区。被两曲线包围的部分为汽液共存区。t—x—y图数据通常由实验测得。对于理想溶液，可用露点、泡点方程计算。（2）应用在恒定总压下，组成为x,温度为t（图中的点A）的混合液升温1至t（点J）时，溶液开始沸腾，产生第一个汽泡，相应的温度t称为泡点，产生的第22一个气泡组成为y（点C）。同样，组成为y、温度为t（点B）的过热蒸汽冷却至温14度t（点H）时，混合气体开始冷凝产生第一滴液滴，相应的温度t称为露点，凝结33出第一个液滴的组成为x（点Q）。F、E两点为纯苯和纯甲苯的沸点。1图苯一甲苯物系的t—x—y图图苯一甲苯物系的y—x图应用t—x—y图，可以求取任一沸点的气液相平衡组成。当某混合物系的总组成与温度位于点K时，则此物系被分成互成平衡的汽液两相，其液相和汽相组成分别用L、G两点表示。两相的量由杠杆规则确定。操作中，根据塔顶、塔底温度，确定产品的组成，判定是否合乎质量要求；反之，则可以根据塔顶、塔底产品的组成，判定温度是否合适。J.6-6-2．气液相平衡图y—x图表示在恒定的外压下，蒸气组成y和与之相平衡的液相组成x之间的关系。如图所示，常压下苯一甲苯混合物系的y—x图，它表示不同温度下互成平衡的汽液两相组成y与x的关系。图中任意点D表示组成为x的液相与组成为y的气11相互相平衡。图中对角线y=x,为辅助线。两相达到平衡时，气相中易挥发组分的浓度大于液相中易挥发组分的浓度，即y>x，故平衡线位于对角线的上方。平衡线离对角线越远，说明互成平衡的气液两相浓度差别越大，溶液就越容易分离。y—x图可由t—x—y图的数据作出。常见两组分物系常压下的平衡数据，可从书后附录或化工手册中查得。（二）理想溶液的t-y-x关系式1.温度（泡点）-液相组成关系式对于双组分物系，溶液沸腾的条件是各组分的蒸汽压之和等于外压，即P=p+p=p0x+p0x=p0x+p0（1—x）ABAABBAABA则P-p0X二BAp0—p0AB式（6-8）表示气液平衡时，液相组成与温度之间的对应关系，称为泡点方程。2.恒压下t-y-x关系式由于理想气体服从道尔顿分压定律，则A在气相中的分压为p=p0xAAA=PyA则y二叹x=£1P—PBAPAPp0—p0AB3.温度（露点）-气相组成关系式y二代x红P—PB(6-10)APAPp0—p0AB式(6-10)表示气液平衡时，汽相组成与温度之间的对应关系，称为露点方程。精馏过程系恒压操作，由泡点方程和露点方程可以看出，在压力一定时，双组分平衡物系中必然存在着汽相(或液相)组成与温度之间的一一对应关系，汽、液相组成之间的一一对应关系。例如，指定了温度，则两相平衡共存时的气、液相组成必随之确定而不能任意变动。精馏塔内自下而上温度不断降低，所以每一块塔板上气液两相组成均不相同。(三)相对挥发度与理想溶液的y-x关系式1.挥发度挥发度是组分挥发性大小的标志。通常纯组分的挥发度是指液体在一定温度下的饱和蒸汽压，而溶液中各组分的挥发度v可用它在蒸汽中的分压和与之平衡的液i相中的摩尔分数来表示。2.相对挥发度溶液...
