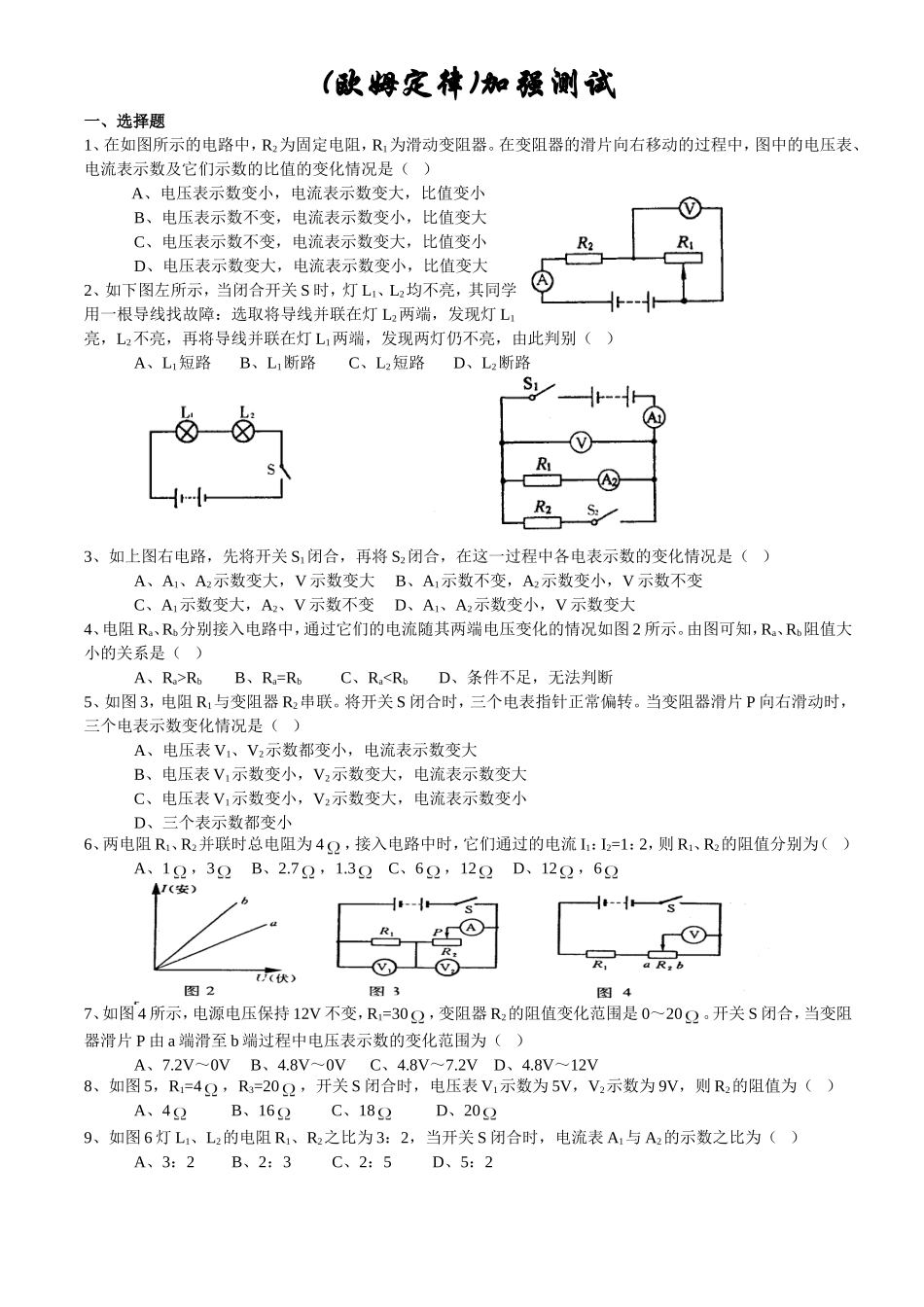

(欧姆定律)加强测试一、选择题1、在如图所示的电路中，R2为固定电阻，R1为滑动变阻器。在变阻器的滑片向右移动的过程中，图中的电压表、电流表示数及它们示数的比值的变化情况是（）A、电压表示数变小，电流表示数变大，比值变小B、电压表示数不变，电流表示数变小，比值变大C、电压表示数不变，电流表示数变大，比值变小D、电压表示数变大，电流表示数变小，比值变大2、如下图左所示，当闭合开关S时，灯L1、L2均不亮，其同学用一根导线找故障：选取将导线并联在灯L2两端，发现灯L1亮，L2不亮，再将导线并联在灯L1两端，发现两灯仍不亮，由此判别（）A、L1短路B、L1断路C、L2短路D、L2断路3、如上图右电路，先将开关S1闭合，再将S2闭合，在这一过程中各电表示数的变化情况是（）A、A1、A2示数变大，V示数变大B、A1示数不变，A2示数变小，V示数不变C、A1示数变大，A2、V示数不变D、A1、A2示数变小，V示数变大4、电阻Ra、Rb分别接入电路中，通过它们的电流随其两端电压变化的情况如图2所示。由图可知，Ra、Rb阻值大小的关系是（）A、Ra>RbB、Ra=RbC、RaI2>I3C、I1
