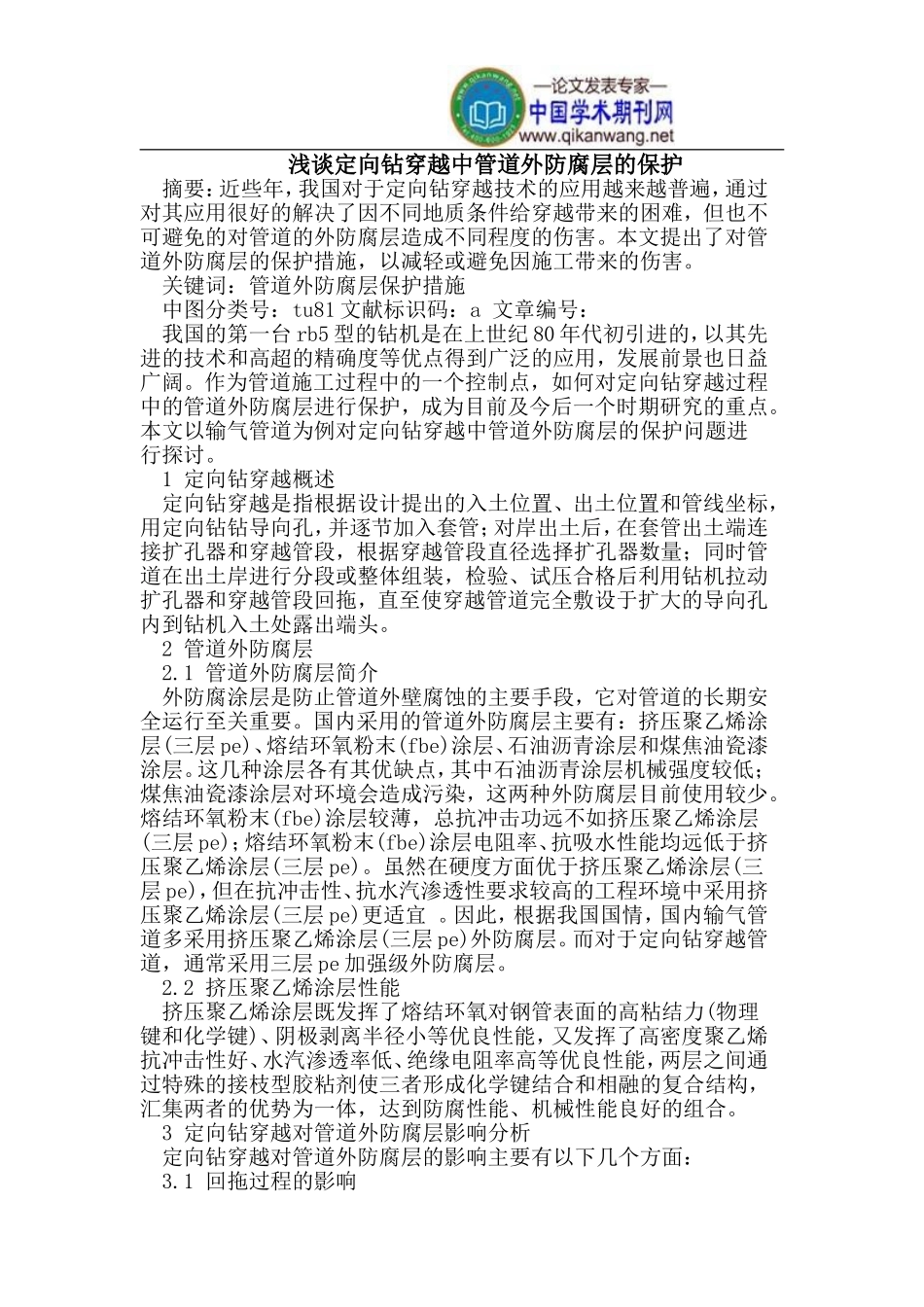

浅谈定向钻穿越中管道外防腐层的保护摘要：近些年，我国对于定向钻穿越技术的应用越来越普遍，通过对其应用很好的解决了因不同地质条件给穿越带来的困难，但也不可避免的对管道的外防腐层造成不同程度的伤害。本文提出了对管道外防腐层的保护措施，以减轻或避免因施工带来的伤害。关键词：管道外防腐层保护措施中图分类号：tu81文献标识码：a文章编号：我国的第一台rb5型的钻机是在上世纪80年代初引进的，以其先进的技术和高超的精确度等优点得到广泛的应用，发展前景也日益广阔。作为管道施工过程中的一个控制点，如何对定向钻穿越过程中的管道外防腐层进行保护，成为目前及今后一个时期研究的重点。本文以输气管道为例对定向钻穿越中管道外防腐层的保护问题进行探讨。1定向钻穿越概述定向钻穿越是指根据设计提出的入土位置、出土位置和管线坐标，用定向钻钻导向孔，并逐节加入套管；对岸出土后，在套管出土端连接扩孔器和穿越管段，根据穿越管段直径选择扩孔器数量；同时管道在出土岸进行分段或整体组装，检验、试压合格后利用钻机拉动扩孔器和穿越管段回拖，直至使穿越管道完全敷设于扩大的导向孔内到钻机入土处露出端头。2管道外防腐层2.1管道外防腐层简介外防腐涂层是防止管道外壁腐蚀的主要手段，它对管道的长期安全运行至关重要。国内采用的管道外防腐层主要有：挤压聚乙烯涂层(三层pe)、熔结环氧粉末(fbe)涂层、石油沥青涂层和煤焦油瓷漆涂层。这几种涂层各有其优缺点，其中石油沥青涂层机械强度较低；煤焦油瓷漆涂层对环境会造成污染，这两种外防腐层目前使用较少。熔结环氧粉末(fbe)涂层较薄，总抗冲击功远不如挤压聚乙烯涂层(三层pe)；熔结环氧粉末(fbe)涂层电阻率、抗吸水性能均远低于挤压聚乙烯涂层(三层pe)。虽然在硬度方面优于挤压聚乙烯涂层(三层pe)，但在抗冲击性、抗水汽渗透性要求较高的工程环境中采用挤压聚乙烯涂层(三层pe)更适宜。因此，根据我国国情，国内输气管道多采用挤压聚乙烯涂层(三层pe)外防腐层。而对于定向钻穿越管道，通常采用三层pe加强级外防腐层。2.2挤压聚乙烯涂层性能挤压聚乙烯涂层既发挥了熔结环氧对钢管表面的高粘结力(物理键和化学键)、阴极剥离半径小等优良性能，又发挥了高密度聚乙烯抗冲击性好、水汽渗透率低、绝缘电阻率高等优良性能，两层之间通过特殊的接枝型胶粘剂使三者形成化学键结合和相融的复合结构，汇集两者的优势为一体，达到防腐性能、机械性能良好的组合。3定向钻穿越对管道外防腐层影响分析定向钻穿越对管道外防腐层的影响主要有以下几个方面：3.1回拖过程的影响发送沟内杂质未清除干净，管道回拖时未放人沟内，发送沟内未灌水时，管道回拖过程中防腐层易被划伤，包覆焊口的热收缩套(带)也容易被刮翻，影响防腐性能。3.2特殊措施的影响对于一些地质构造复杂的定向钻穿越，施工中常常在出入土端夯入钢套管，如钢套管端口在使用时被破坏而未处理，管道回拖进人钢套管时防腐层就可能遭到严重破坏、管体本身也会遭到破坏。3.3泥浆配比的影响泥浆配比是否合理也可能影响到管道外防腐层。由于定向钻钻孔、扩孔过程中，孔洞内壁不可能达到完全光滑，尤其是基岩地层，会有局部凸出的小岩石，管壁四周与孔洞之间必须由泥浆润滑，若泥浆配比不合理，可能会大大增加回拖阻力，而且会损伤外防腐层。3.4环向焊缝补口质量三层pe防腐管现场环焊缝补口一般采用定向钻穿越专用带配套环氧底漆的辐射交联聚乙烯热收缩带(套)。虽然这种辐射交联聚乙烯热收缩带(套)利用了半个热收缩带(套)做为牺牲带(套)，但由于施工和各方面的原因，定向钻穿越专用热收缩带(套)与三层pe防腐层的搭接处的粘结力低于三层pe与钢管本身的粘结力。国外已经发现由于管道本身热胀冷缩的原因，造成热收缩套长期受到土壤应力和摩擦力影响，在这种情况下热收缩带(套)容易早于干线管道防腐层失效。特别是采用定向钻穿越河流施工时，在土壤摩擦力增加的情况下，定向钻穿越专用热收缩带(套)很容易起皱，甚至被刮翻。在施工过程中应采取措施严格检查环向焊缝补口质量。综上所述，对定向钻穿越而言，泥浆配比是否合理、发送道是否规范、穿越断面地质构造情况、回拖过程中有...
