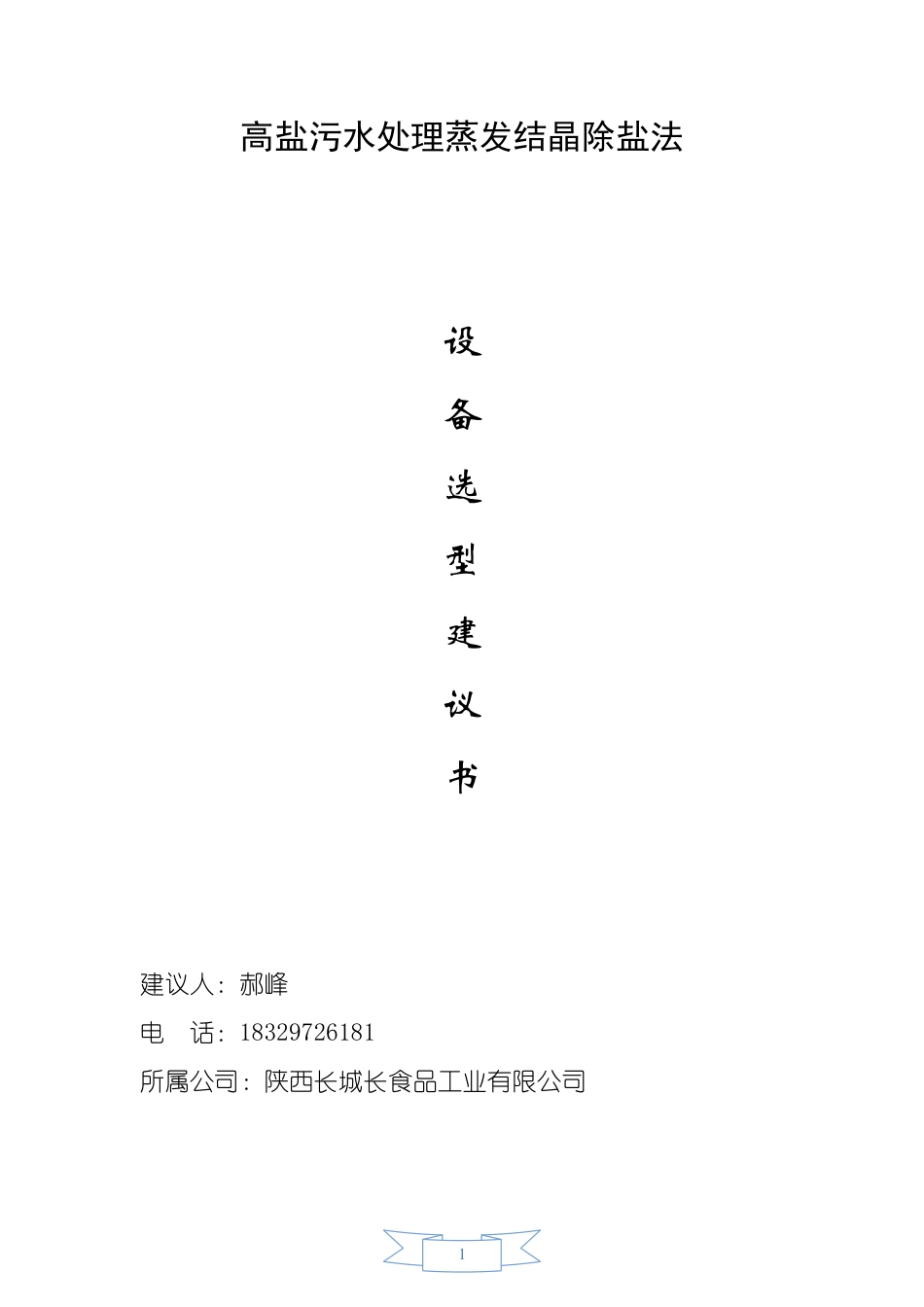

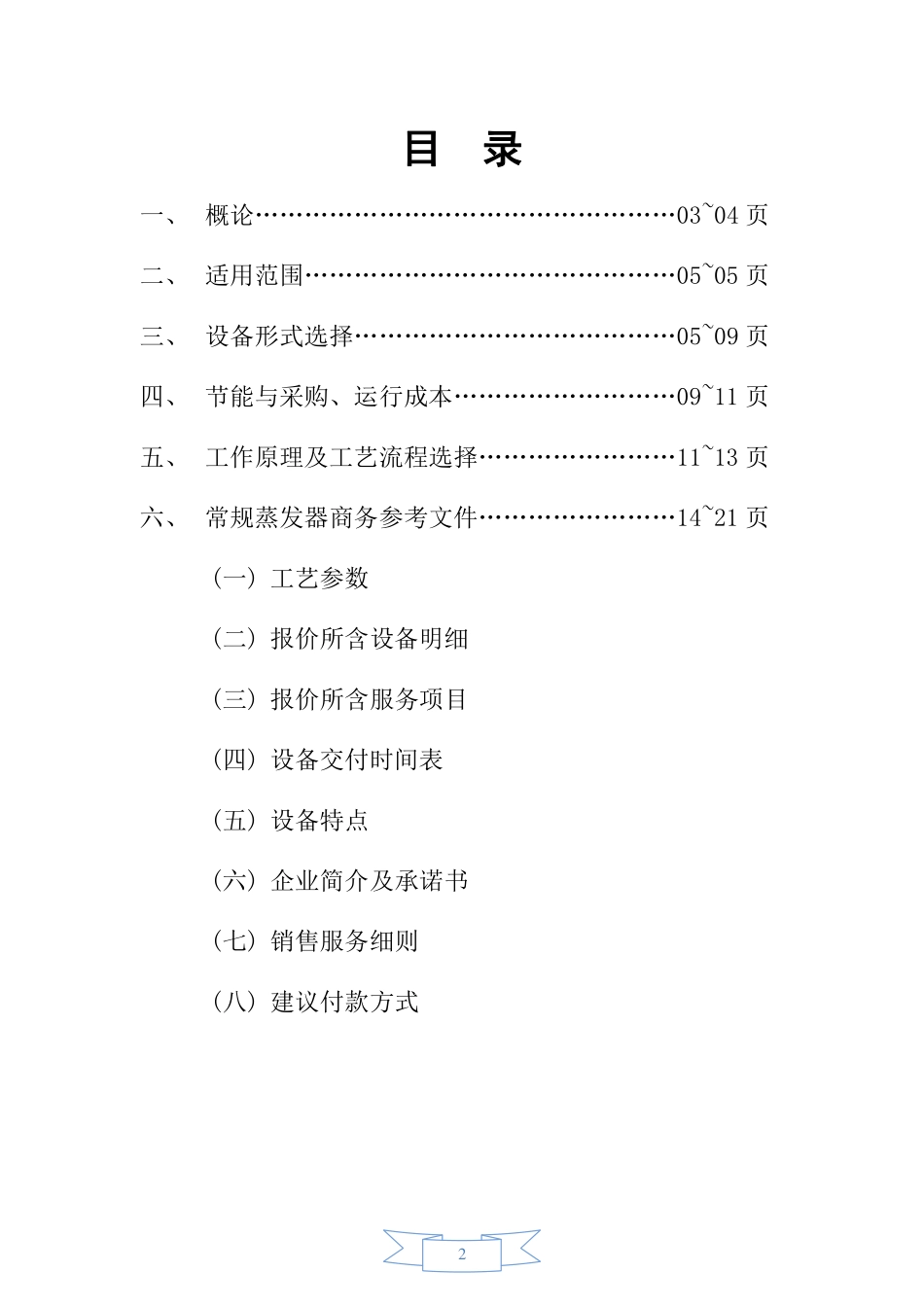

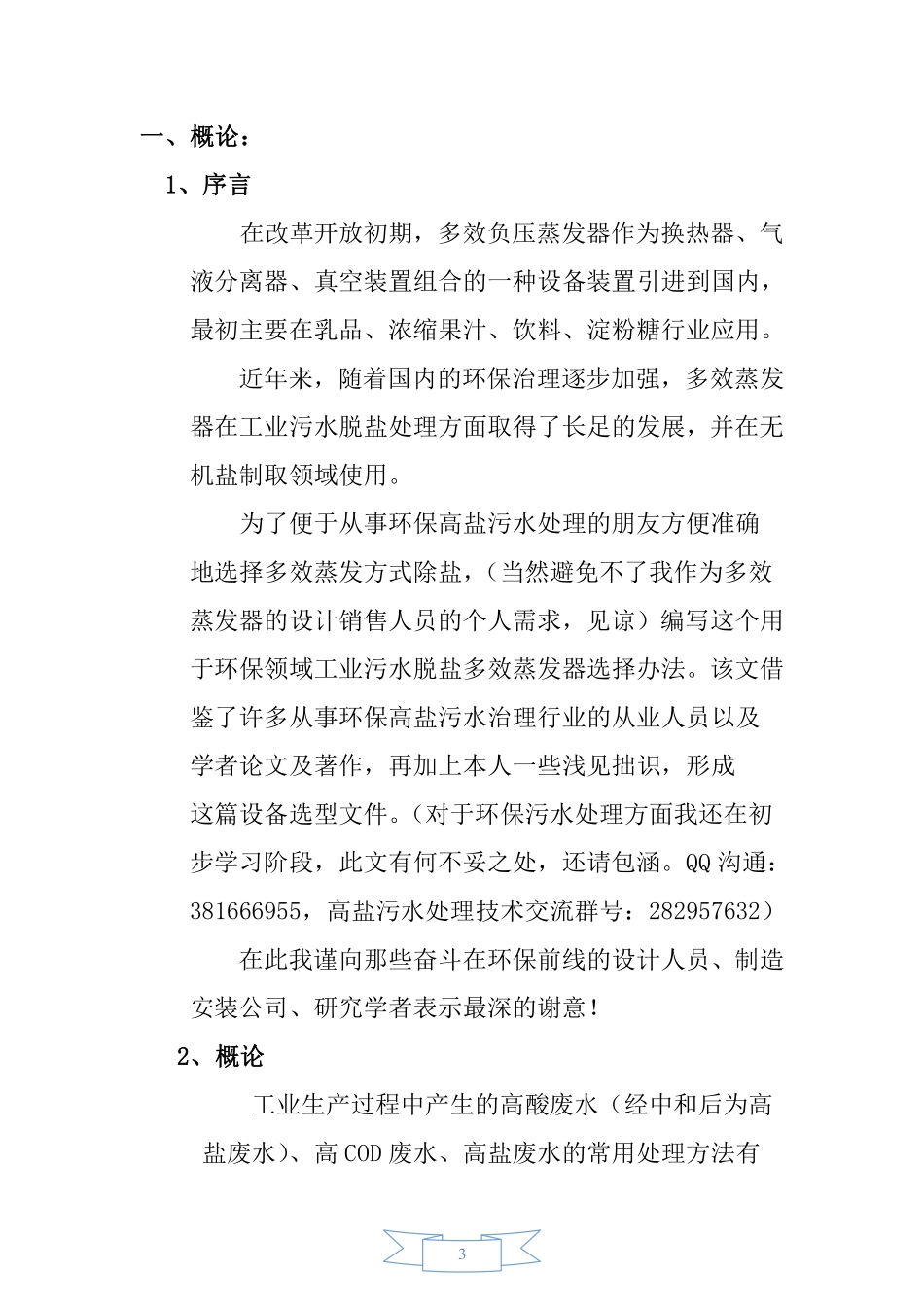

1高盐污水处理蒸发结晶除盐法设备选型建议书建议人:郝峰电话:18329726181所属公司:陕西长城长食品工业有限公司2目录一、概论……………………………………………03~04页二、适用范围………………………………………05~05页三、设备形式选择…………………………………05~09页四、节能与采购、运行成本………………………09~11页五、工作原理及工艺流程选择……………………11~13页六、常规蒸发器商务参考文件……………………14~21页(一)工艺参数(二)报价所含设备明细(三)报价所含服务项目(四)设备交付时间表(五)设备特点(六)企业简介及承诺书(七)销售服务细则(八)建议付款方式3一、概论:1、序言在改革开放初期,多效负压蒸发器作为换热器、气液分离器、真空装置组合的一种设备装置引进到国内,最初主要在乳品、浓缩果汁、饮料、淀粉糖行业应用。近年来,随着国内的环保治理逐步加强,多效蒸发器在工业污水脱盐处理方面取得了长足的发展,并在无机盐制取领域使用。为了便于从事环保高盐污水处理的朋友方便准确地选择多效蒸发方式除盐,(当然避免不了我作为多效蒸发器的设计销售人员的个人需求,见谅)编写这个用于环保领域工业污水脱盐多效蒸发器选择办法。该文借鉴了许多从事环保高盐污水治理行业的从业人员以及学者论文及著作,再加上本人一些浅见拙识,形成这篇设备选型文件。(对于环保污水处理方面我还在初步学习阶段,此文有何不妥之处,还请包涵。QQ沟通:381666955,高盐污水处理技术交流群号:282957632)在此我谨向那些奋斗在环保前线的设计人员、制造安装公司、研究学者表示最深的谢意!2、概论工业生产过程中产生的高酸废水(经中和后为高盐废水)、高COD废水、高盐废水的常用处理方法有4以下几种:①生化法②膜技术除盐法③反渗透除盐法④电解除盐法⑤多效蒸发结晶除盐法上述几种方法有以下几点缺失:耐盐菌生化:含盐分过高时,耐盐菌死亡系数太高;稀释生化:耗水量大,排水量大,效果差,成本高;膜技术除盐:设备价格昂贵,易堵塞,易污染(尤其是垃圾渗透液),且浓液无法自行处理,还需多效蒸发结晶做二次脱盐处理;反渗透除盐:反渗透处理后的浓液还需多效蒸发结晶设备进行二次蒸发结晶除盐;电解除盐:有以下两种办法离子膜法与隔膜法;但是无论上述两种办法都因为污水中的有机物问题无法满足点解要求;多效蒸发结晶法除盐:5其缺点详见第四章节能与采购、运行成本;二、适用范围:多效蒸发器用于乳品、浓缩果汁、饮料、发酵液、植物提取物、淀粉糖等物料的蒸发浓缩。多效蒸发结晶器用来处理高浓度、高色度、高含盐量的工业废水。同时适用于印染、电镀、化工、发酵、制药、金属提取、植物提取、农药、石油化工、原油开采、电厂、海盐井盐、造纸、制糖、淀粉及其衍生物等行业的高盐污水除盐处理项目。适用于高腐蚀盐酸盐、硝酸盐、硫酸盐、柠檬酸盐、乳酸盐、草酸盐、醋酸盐、钼酸盐、葡萄糖酸盐的连续蒸发结晶需要。根据高盐废水的具体情况以及业主的需要,提供具有设备造价相对合适、运行成本低、操作方便的系统设备。三、设备形式1、蒸发结晶设备的形式分类①按照设备组成数量:单效:由一台加热器、一台气液分离器与相应的一台冷凝器、一套真空系统及泵类设备组成;双效:由二台加热器、二台气液分离器与相应的一台冷凝器、一套真空系统及泵类设备组成;6三效:由三台加热器、三台气液分离器与相应的一台冷凝器、一套真空系统及泵类设备组成;四效:由四台加热器、四台气液分离器与相应的一台冷凝器、一套真空系统及泵类设备组成;五效:由五台加热器、五台气液分离器与相应的一台冷凝器、一套真空系统及泵类设备组成;②按照物料在系统内部的工艺流向:顺流、逆流、混流三种③按照物料在设备内部的流向:垂直降膜、水平降膜、垂直升膜、外循环、强制循环、中央循环管蒸发、刮板薄膜蒸发④按照使用热源不同常规饱和水蒸汽加热、废热回收利用(常规蒸发器、直热式蒸发器)、MVR二次蒸汽机械再压缩三种;废热回收利用主要为电厂过热蒸汽、企业锅炉高温烟道气、高温换热水(油、媒介)、高温化工废水、高温二次蒸汽、太阳能加热导热媒介后换热利用几种形...
