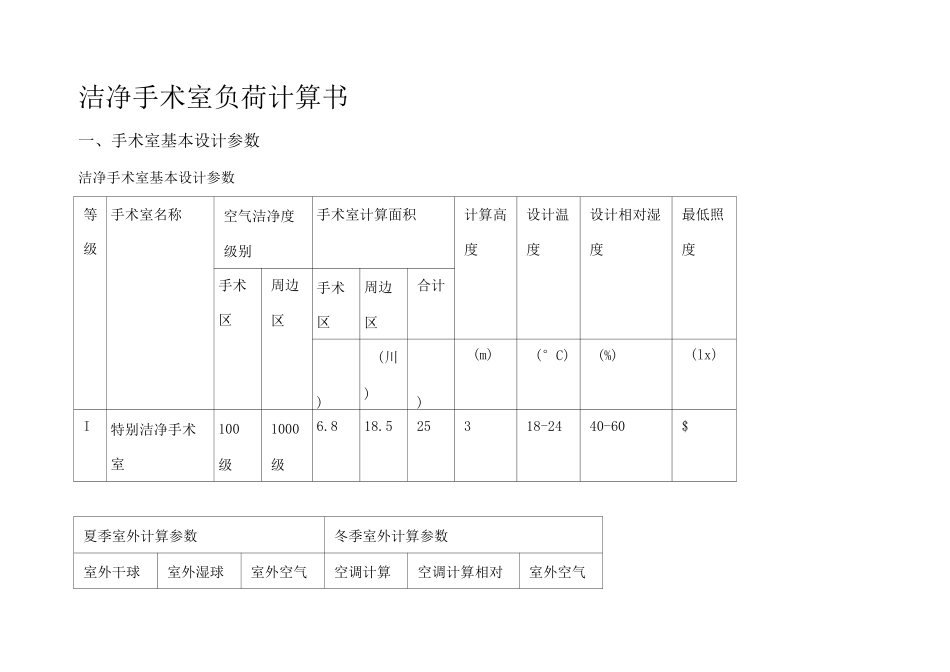

洁净手术室负荷计算书一、手术室基本设计参数洁净手术室基本设计参数等级手术室名称空气洁净度级别手术室计算面积计算高度设计温度设计相对湿度最低照度手术区周边区手术区周边区合计)(川))(m)(°C)(%)(lx)I特别洁净手术室100级1000级6.818.525318-2440-60$夏季室外计算参数冬季室外计算参数室外干球室外湿球室外空气空调计算空调计算相对室外空气温度温度焓值温度湿度焓值(C)(C)(Kj/Kg)(C)(%)(Kj/Kg)31.425.478.71-2264-21.2350注：以上参数符合GB50333-2002《医院洁净手术部建筑技术规范》之相关条文规定，另，设计温度参数来源于业主设计要求：夏季22°C，相对湿度50%，冬季20°C，相对湿度40%。二、基本气象参数项目所在地：沈阳，基本气象参数如下：基本计算气象参数2三、空调风量及热工参数经过计算，得出本手术室的空调风量如下：送风量：9000m3/h新风量：1000m3/h回风量：8000m3/h经过计算，得出本手术室的热工参数如下：夏季参数：冷负荷：44.8KW,再热量：24.24KW冬季参数：热负荷：17.38KW,新风预热量：1.78KW,加湿量：5.74Kg/h计算过程详见本计算书“四”〜“九”部分。四、风量的计算1.送风量的确定：根据GB50333-2002《医院洁净手术部建筑技术规范》（以下简称《规范》）表3.0.3-1、表4.0.1、表7.2.1及其相关条款规定,计算如下：Q严送・V送・p送其中：3Q一送风量（m3/s）送S、一送风面积（m?）送V一送风面风速（m/s）送P一修正系数送本手术室中：S为6.5m,V取0.35m/s,P考虑到风管道在输送过程中的漏风损失,并综合其他因送送送素,取值1.05,将以上数值带入上式,得：Q=S・v=6.8m2•0.35m/s•1.05=2.50m3/s=9000m3/h送送送确定送风量Q为9000m3/h。送2.新风量的确定根据《规范》7.1.7条规定、并按表4.0.1、表7.1.6中数据，计算如下：Q1=V•N新1新其中：V—手术室体积（m3）,V=S・H,S—手术室面积（mJ,H—手术室计算高度（m）N—换气次数（次/h）新本手术室中：V为25m2^3m=75m3,N为6次/h，将以上数值带入上式，得：新4Q1=V•N=75m3・6次/h=450m3/hQ2=满足设备排风及室内正压的新风量新1新新2本手术室中：设定此值为800m3/hQ3=Q•N新3人人其中：Q一满足人员呼吸的新风量（m3/h•人）人N—手术室内人数（人）人本手术室中：Q为60m3/h•人，N定为8人，将以上数值带入上式，得：人人Q3=Q•N=60m3/（h•人）・8人=480m3/hQ4=表7.1.6中要求的最低新风量新3人人新4本手术室中：Q4表中要求的最低新风量为1000m3/h新4按《规范》7.1.7条规定，取Q］〜Q4中的最大值，因此确定新风量Q=1000m3/h3.回风量的确定新1新4新因为Q送=Q回+Q新,因此推导出Q□二Q送-Q新送回新回送新本手术室中：Q为9000m3/h,Q为1000m3/h,将以上数据带入上式，得：送新5Q=Q-Q=9000m3/h-1000m3/h=8000m3/h因此确定回风量Q为8000m3/h五、气流组织回送新回根据《规范》要求，等级为I级的特别洁净手术室的手术区（100级）采用单向流的气流组织形式，并且根据《规范》7.2.1及7.2.4的要求采用了送风口集中布置的方式，并根据表7.2.1设计了手术区（100级）的面积。六、冷负荷的计算Q冷=Q内+Q新风+Q管道+Q再热Q内=QWH+QRS+QRT+QZM+QSB+QWL+QST+QQRQ管道=QFJ+QFG其中：Q—总冷负荷（KW）冷Q—室内冷负荷（KW）内Q—新风冷负荷（KW）新风Q—风管道冷负荷（KW）管道Q—再热冷负荷（KW）再热6QWH—围护结构冷负荷（KW）QRS—日射冷负荷（KW）QRT—人体冷负荷（KW）QZM—照明冷负荷（KW）QSB—设备冷负荷（KW）QWL—物料冷负荷（KW）QST—渗透冷负荷（KW）QQR—潜热冷负荷（KW）QFJ—风机冷负荷（KW）QFG—风管冷负荷（KW）1.QWH围护结构冷负荷的计算：因为该手术室采用高保温材料建造，周围亦均为室内温湿度参数相近的空调房间，围护结构冷负荷可忽略不计，因此，QWH=0KW2.QRS日射冷负荷的计算：因为该手术室不设计外窗，日射冷负荷为零，因此，QRS=OKW73.QRT人体冷负荷的计算：QRT=n^(q1^CRT+q2)^CR其中：n—手术室中的人数(人)q1一每人散发的显热量(W)q2一每人散发的潜热量(W)CRT一人体显热散热冷负荷系数CR一集群系数在本手术室中：n为8人，q1为104W,q2为131W，CRT为1.0，CR为0.84，将以上数据带入上式，得:QRT二n・(q1•CRT+q...
