测电阻欧姆定律复习课稿2012-2-28VIP免费

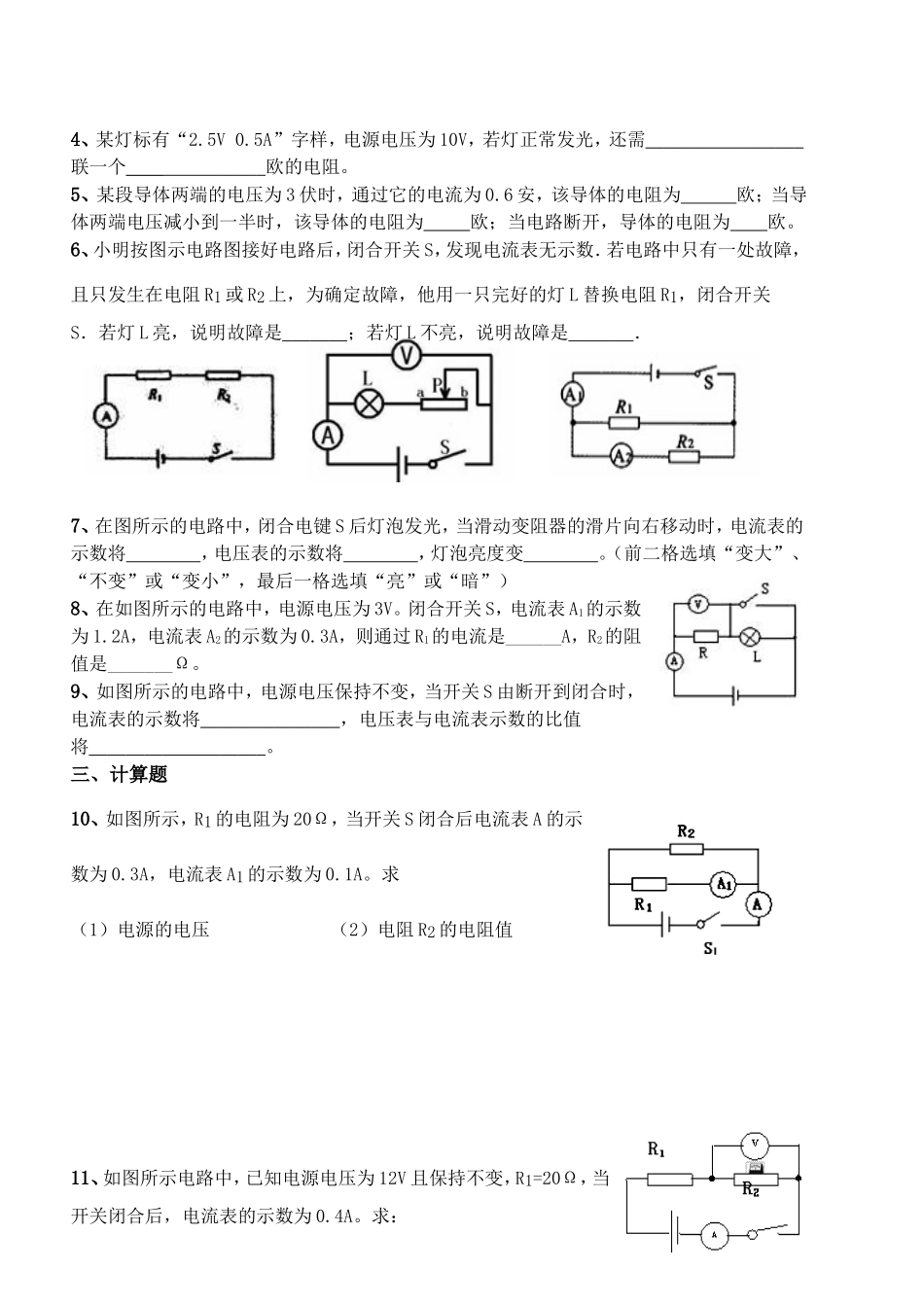

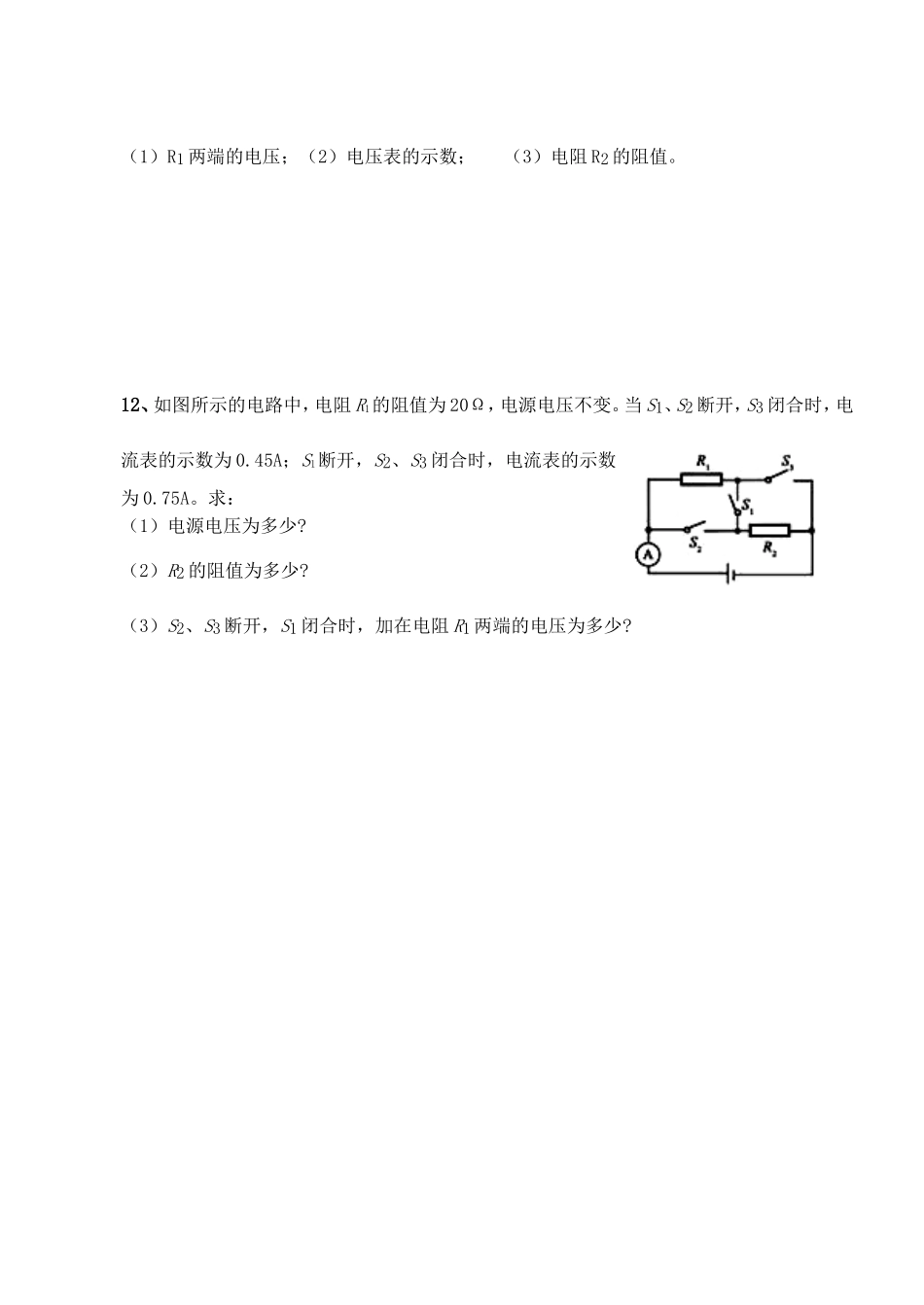

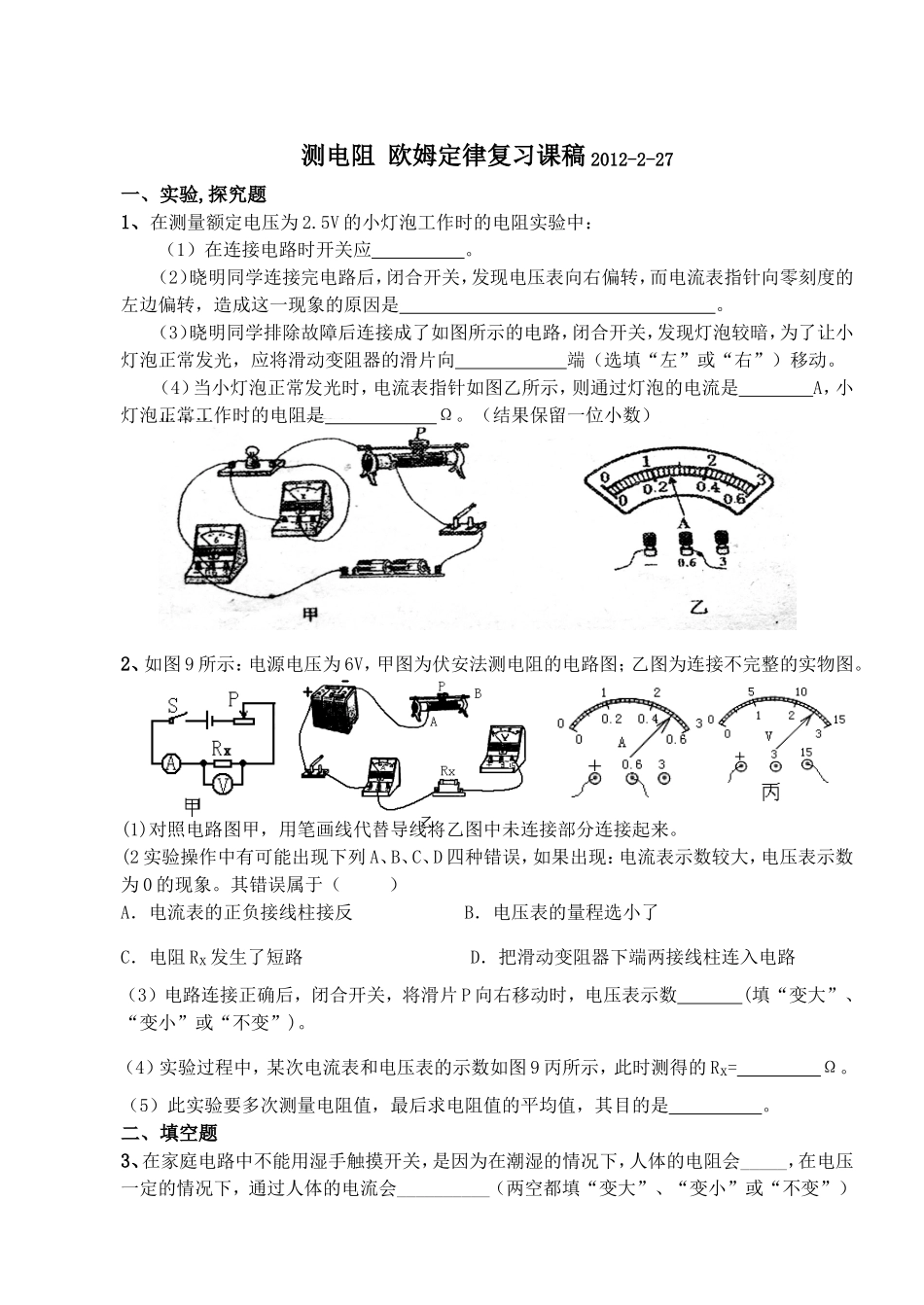

测电阻欧姆定律复习课稿2012-2-27一、实验,探究题1、在测量额定电压为2.5V的小灯泡工作时的电阻实验中：（1）在连接电路时开关应。（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是。（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向端（选填“左”或“右”）移动。（4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是A，小灯泡正常工作时的电阻是Ω。（结果保留一位小数）2、如图9所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。(1)对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。(2实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（）A．电流表的正负接线柱接反B．电压表的量程选小了C．电阻Rx发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数(填“变大”、“变小”或“不变”)。（4）实验过程中，某次电流表和电压表的示数如图9丙所示，此时测得的Rx=Ω。（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是。二、填空题3、在家庭电路中不能用湿手触摸开关，是因为在潮湿的情况下，人体的电阻会_____，在电压一定的情况下，通过人体的电流会__________（两空都填“变大”、“变小”或“不变”）4、某灯标有“2.5V0.5A”字样，电源电压为10V，若灯正常发光，还需联一个____欧的电阻。5、某段导体两端的电压为3伏时，通过它的电流为0.6安，该导体的电阻为欧；当导体两端电压减小到一半时，该导体的电阻为欧；当电路断开，导体的电阻为欧。6、小明按图示电路图接好电路后，闭合开关S，发现电流表无示数．若电路中只有一处故障，且只发生在电阻R1或R2上，为确定故障，他用一只完好的灯L替换电阻R1，闭合开关S．若灯L亮，说明故障是；若灯L不亮，说明故障是．7、在图所示的电路中，闭合电键S后灯泡发光，当滑动变阻器的滑片向右移动时，电流表的示数将，电压表的示数将，灯泡亮度变。（前二格选填“变大”、“不变”或“变小”，最后一格选填“亮”或“暗”）8、在如图所示的电路中，电源电压为3V。闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是______A，R2的阻值是_______Ω。9、如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。三、计算题10、如图所示，R1的电阻为20Ω，当开关S闭合后电流表A的示数为0.3A，电流表A1的示数为0.1A。求（1）电源的电压（2）电阻R2的电阻值11、如图所示电路中，已知电源电压为12V且保持不变，R1=20Ω，当开关闭合后，电流表的示数为0.4A。求：（1）R1两端的电压；（2）电压表的示数；（3）电阻R2的阻值。12、如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：（1）电源电压为多少?（2）R2的阻值为多少?（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?
