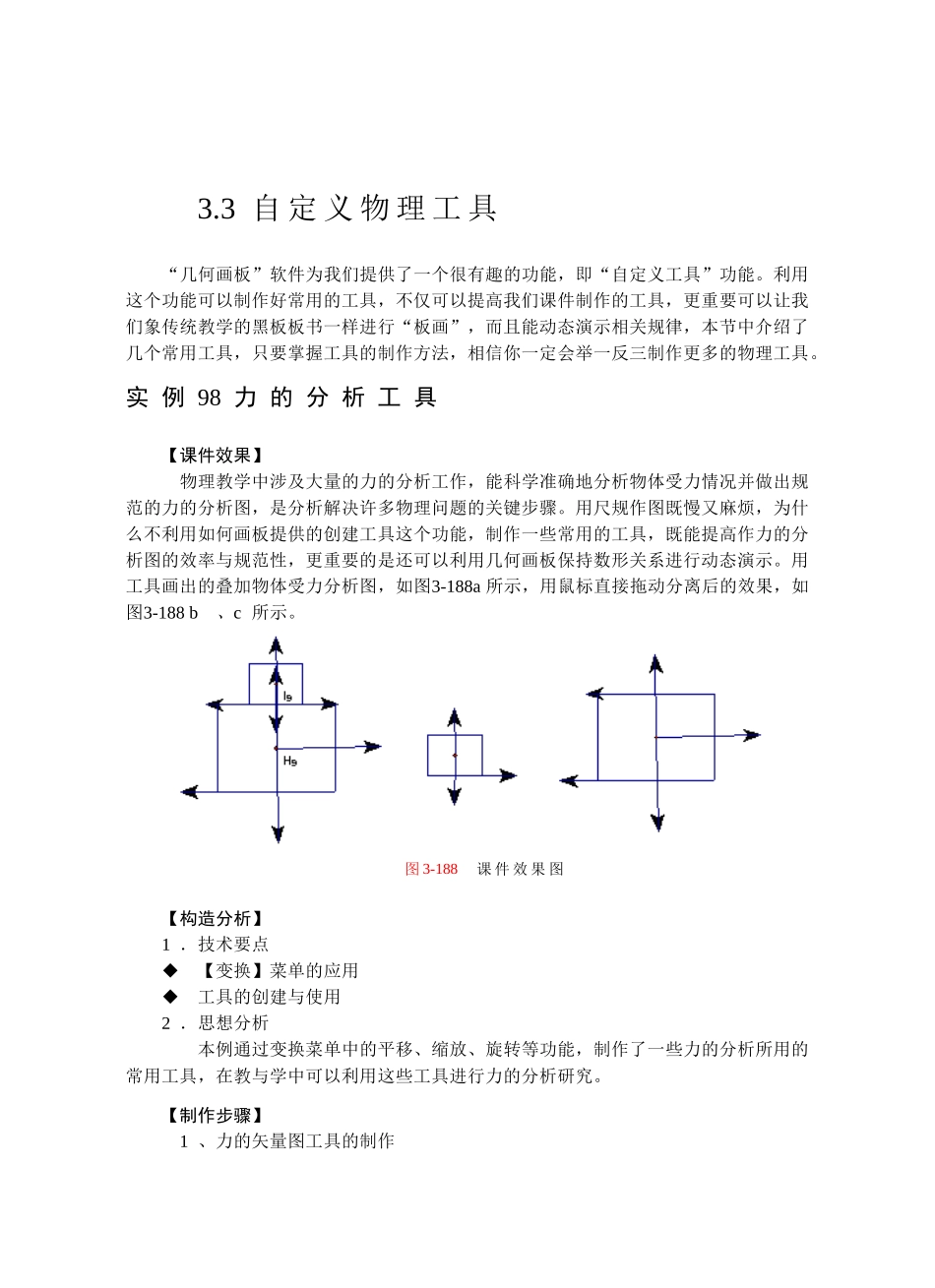

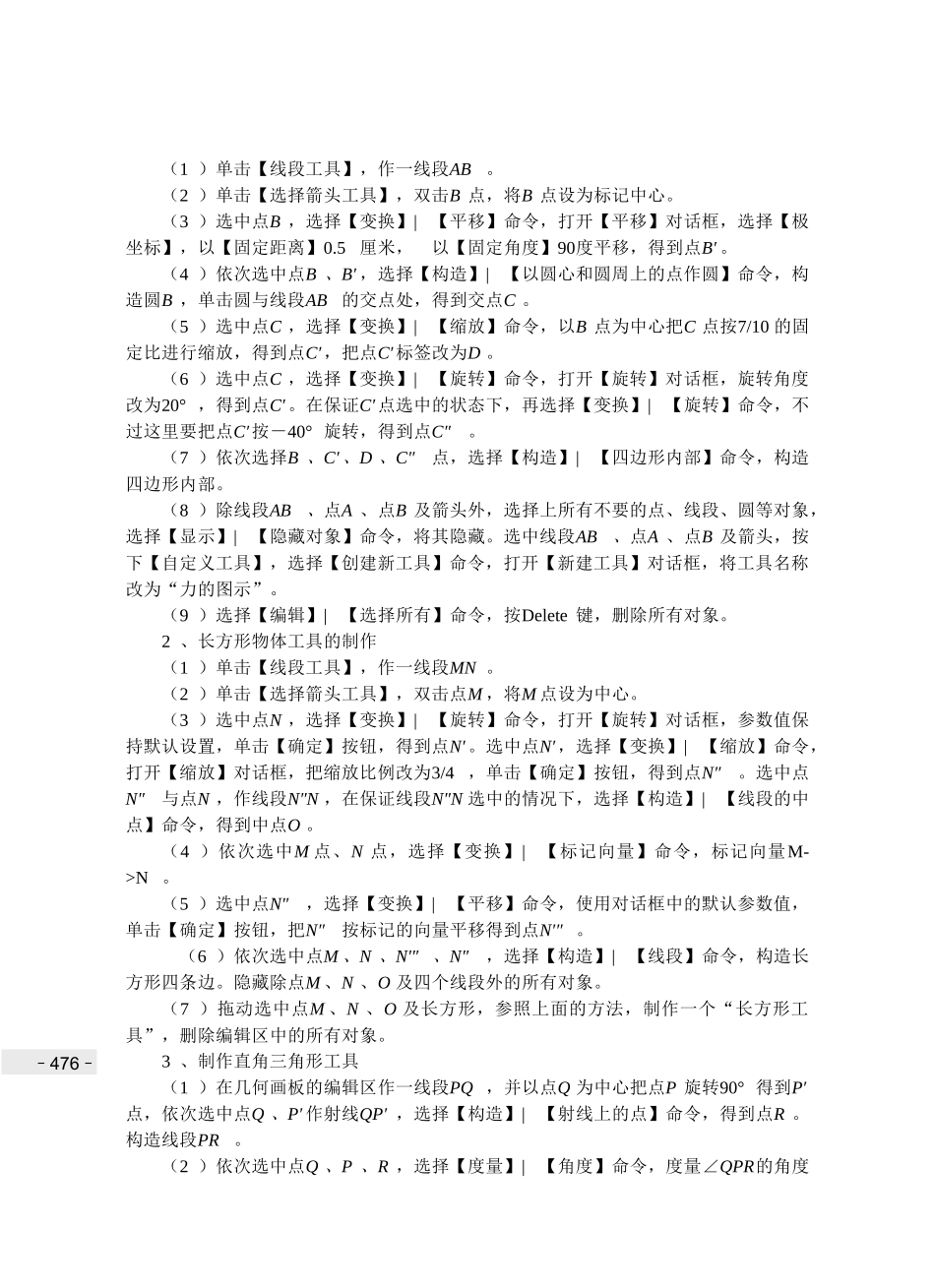

3.3自定义物理工具“几何画板”软件为我们提供了一个很有趣的功能,即“自定义工具”功能。利用这个功能可以制作好常用的工具,不仅可以提高我们课件制作的工具,更重要可以让我们象传统教学的黑板板书一样进行“板画”,而且能动态演示相关规律,本节中介绍了几个常用工具,只要掌握工具的制作方法,相信你一定会举一反三制作更多的物理工具。实例98力的分析工具【课件效果】物理教学中涉及大量的力的分析工作,能科学准确地分析物体受力情况并做出规范的力的分析图,是分析解决许多物理问题的关键步骤。用尺规作图既慢又麻烦,为什么不利用如何画板提供的创建工具这个功能,制作一些常用的工具,既能提高作力的分析图的效率与规范性,更重要的是还可以利用几何画板保持数形关系进行动态演示。用工具画出的叠加物体受力分析图,如图3-188a所示,用鼠标直接拖动分离后的效果,如图3-188b、c所示。图3-188课件效果图【构造分析】1.技术要点【变换】菜单的应用工具的创建与使用2.思想分析本例通过变换菜单中的平移、缩放、旋转等功能,制作了一些力的分析所用的常用工具,在教与学中可以利用这些工具进行力的分析研究。【制作步骤】1、力的矢量图工具的制作(1)单击【线段工具】,作一线段AB。(2)单击【选择箭头工具】,双击B点,将B点设为标记中心。(3)选中点B,选择【变换】|【平移】命令,打开【平移】对话框,选择【极坐标】,以【固定距离】0.5厘米,以【固定角度】90度平移,得到点B′。(4)依次选中点B、B′,选择【构造】|【以圆心和圆周上的点作圆】命令,构造圆B,单击圆与线段AB的交点处,得到交点C。(5)选中点C,选择【变换】|【缩放】命令,以B点为中心把C点按7/10的固定比进行缩放,得到点C′,把点C′标签改为D。(6)选中点C,选择【变换】|【旋转】命令,打开【旋转】对话框,旋转角度改为20°,得到点C′。在保证C′点选中的状态下,再选择【变换】|【旋转】命令,不过这里要把点C′按-40°旋转,得到点C″。(7)依次选择B、C′、D、C″点,选择【构造】|【四边形内部】命令,构造四边形内部。(8)除线段AB、点A、点B及箭头外,选择上所有不要的点、线段、圆等对象,选择【显示】|【隐藏对象】命令,将其隐藏。选中线段AB、点A、点B及箭头,按下【自定义工具】,选择【创建新工具】命令,打开【新建工具】对话框,将工具名称改为“力的图示”。(9)选择【编辑】|【选择所有】命令,按Delete键,删除所有对象。2、长方形物体工具的制作(1)单击【线段工具】,作一线段MN。(2)单击【选择箭头工具】,双击点M,将M点设为中心。(3)选中点N,选择【变换】|【旋转】命令,打开【旋转】对话框,参数值保持默认设置,单击【确定】按钮,得到点N′。选中点N′,选择【变换】|【缩放】命令,打开【缩放】对话框,把缩放比例改为3/4,单击【确定】按钮,得到点N″。选中点N″与点N,作线段N″N,在保证线段N″N选中的情况下,选择【构造】|【线段的中点】命令,得到中点O。(4)依次选中M点、N点,选择【变换】|【标记向量】命令,标记向量M->N。(5)选中点N″,选择【变换】|【平移】命令,使用对话框中的默认参数值,单击【确定】按钮,把N″按标记的向量平移得到点N′″。(6)依次选中点M、N、N′″、N″,选择【构造】|【线段】命令,构造长方形四条边。隐藏除点M、N、O及四个线段外的所有对象。(7)拖动选中点M、N、O及长方形,参照上面的方法,制作一个“长方形工具”,删除编辑区中的所有对象。3、制作直角三角形工具(1)在几何画板的编辑区作一线段PQ,并以点Q为中心把点P旋转90°得到P′点,依次选中点Q、P′作射线QP′,选择【构造】|【射线上的点】命令,得到点R。构造线段PR。(2)依次选中点Q、P、R,选择【度量】|【角度】命令,度量∠QPR的角度–476–大小。(3)选中点P,把点P平移1厘米,得到P′点,依次选中点P、P′,构造一个以P点为圆心的圆。单击圆与∠QPR的两个边的交点,得到交点T、S。(4)依次选中点P、T、S,选择【构造】|【圆上的弧】命令,做出一段圆弧。选中圆弧,选择【构造】|【弧上的点】命令,得到点,并把U点调...
