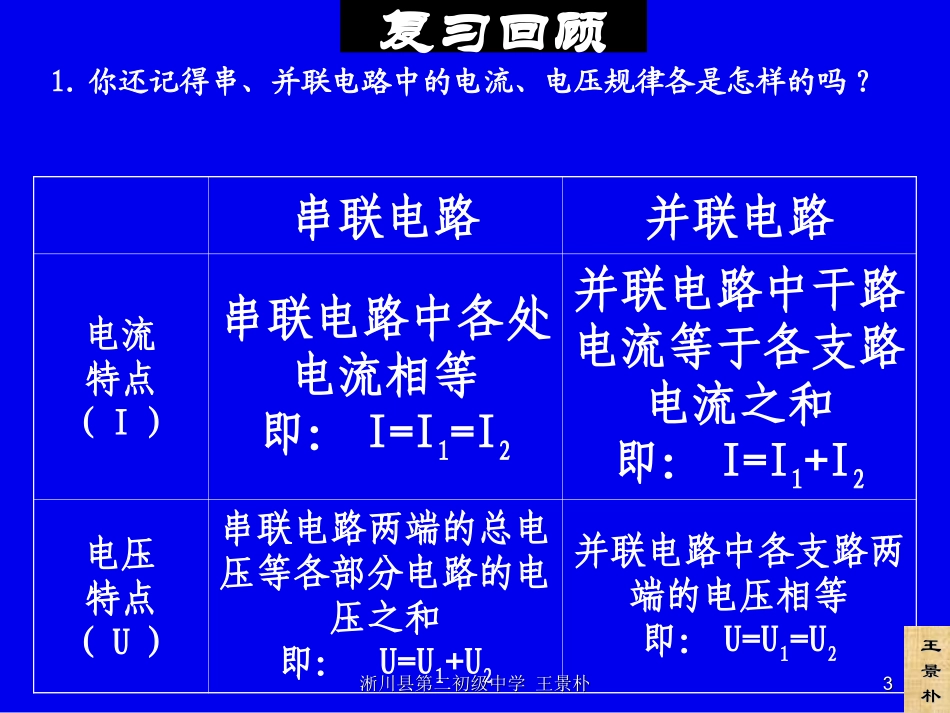

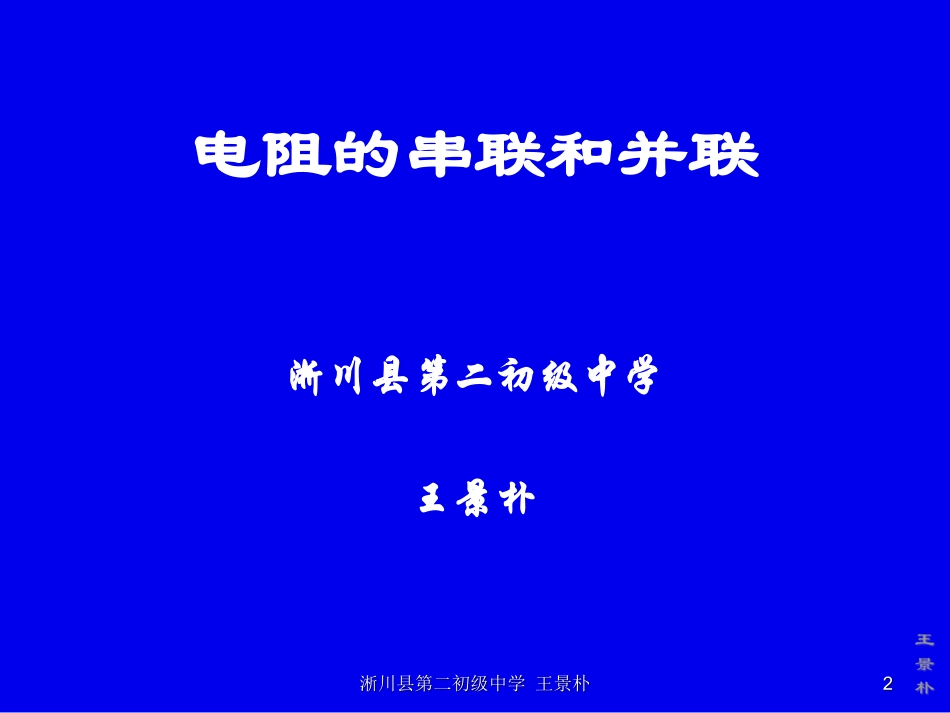

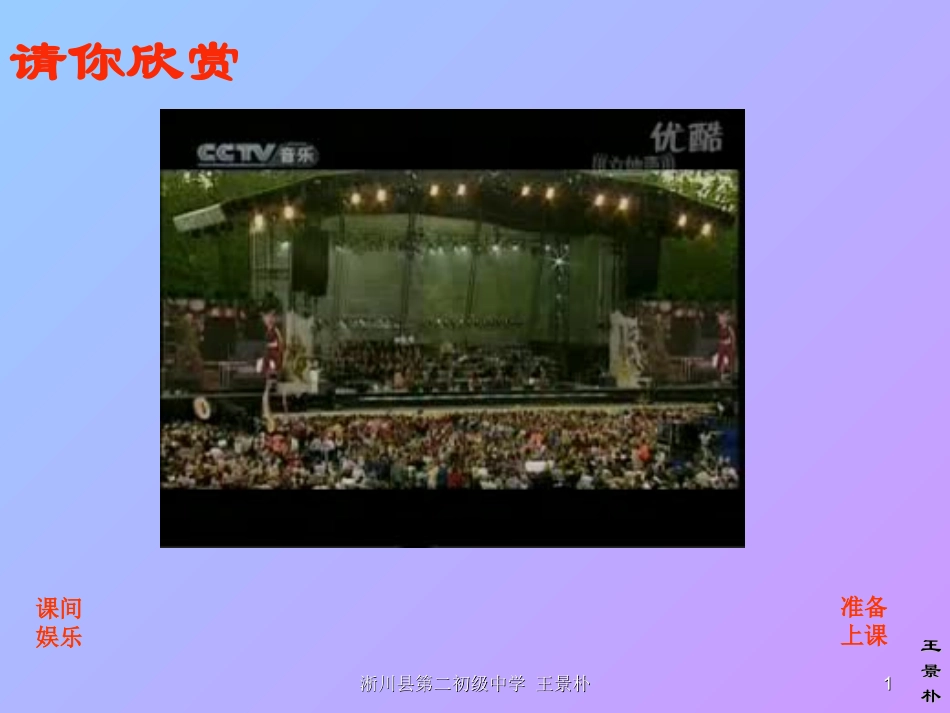

请你欣赏课间娱乐准备上课王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴11电阻的串联和并联淅川县第二初级中学王景朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴22复习回顾1.你还记得串、并联电路中的电流、电压规律各是怎样的吗?串联电路并联电路电流特点(I)串联电路中各处电流相等即:I=I1=I2并联电路中干路电流等于各支路电流之和即:I=I1+I2电压特点(U)串联电路两端的总电压等各部分电路的电压之和即:U=U1+U2并联电路中各支路两端的电压相等即:U=U1=U2王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴33复习回顾2.欧姆定律的内容是什么?导体中的电流与导体两端的电压成正比,与导体的电阻成反比即:3.影响电阻大小的因素是什么?材料、长度、横截面积和温度等其中其它条件一定时长度越长电阻越大,横截面积越大电阻越小王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴44R总当成一个整体R总R1R2相当于相当于串并、联电路中R总与R1、R2分别有什么样的关系?问题:那么把电阻串联和并联以后得到的电阻和原来相比是什么关系呢?王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴55猜想:…………….R2R1R1R3R2问题:串联的两个电阻的总电阻是多少?RRR’R’王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴66问题:并联的两个电阻的总电阻是多少?猜想:…………….R1R2R王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴77猜测:实验结果是什么呢?在误差范围内可得:两个电阻并联起来时R<R1R<R2R=R1+R2两个电阻串联起来时两个电阻串联起来时王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴88R1R2U1U2U总R总U总由欧姆定律可得U总IR总=U1+U2=I=U1I+U2I=R1+R2由此推出:串联电路的总电阻等于各分电阻之和。即:R总=R1+R2补充说明:(1)串联电路的总电阻大于任何一个分电阻,原因是串联后相当于增加了导体的长度。(2)n个相同的电阻串联后的总阻值为nR。1.串联电路的总电阻和分电阻的关系1.串联电路的总电阻和分电阻的关系王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴99R1R2UI总I1I2R总UI总由欧姆定律可得:UR1I1=UR2I2=且I总=I1+I2UR总I总=所以UR总UR1=+UR21R总1R1=+1R2由此推出:并联电路的总电阻的倒数等于各分电阻的倒数之和。1R总1R1=+1R2即:或:R1R2R1+R2R总=2.并联电路的总电阻和分电阻的关系2.并联电路的总电阻和分电阻的关系王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴10101R总1R1=1R21R总=R1+R2R1R2R1R2R1+R2R总=R1R2R1+R2R总=<1R总R1=R1R2R1+R2R1=R2R1+R2因为所以R总<R1同理R总<R2补充说明:(1)并联电路的总电阻小于任何一个分电阻,原因是并联后相当于增加了导体的横截面积。(2)n个相同的电阻并联后的总阻为:RnR总=王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴1111当然如果有三个、四个电阻串联或并联起来,串联或并联后的总电阻与每个电阻的关系大家就可以以此类推得到结论:3211111RRRRR=R1+R2+R3王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴1212R1R2U1U2U总I因为U1=IR1U2=IR2所以U1:U2=IR1:IR2=R1:R2同理有U1:U总=R1:R总所以:串联电路中,各电阻两端的电压之比等于电阻之比即:U1:U2=R1:R2或U1:U总=R1:R总3.串联电路中的电压分配特点王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴1313同理有I1:I总=R总:R1所以:并联电路中,各支路的电流之比等于电阻的反比。即:I1:I2=R2:R1或I1:I总=R总:R1R1R2UI总I1I2因为UR1I1=UR2I2=所以I1:I2=:UR1UR2=R2:R14.并联电路中的电流分配特点王王景景朴朴淅川县第二初级中学王景朴淅川县第二初级中学王景朴1414串联电路串联电路并联电路并联电路电流电流((II))特点特点串联电路中各处电流相串联电路中各处电流相等。等。即:I=I1=I2并联电路中,干路电流并联电路中,干路电流等于各支路电流之和。等于各支路电流之和。即:I=I1+I2电压(电压(UU))特点特点串联电路两端的总电压等各串联电路两端的总电压等...
