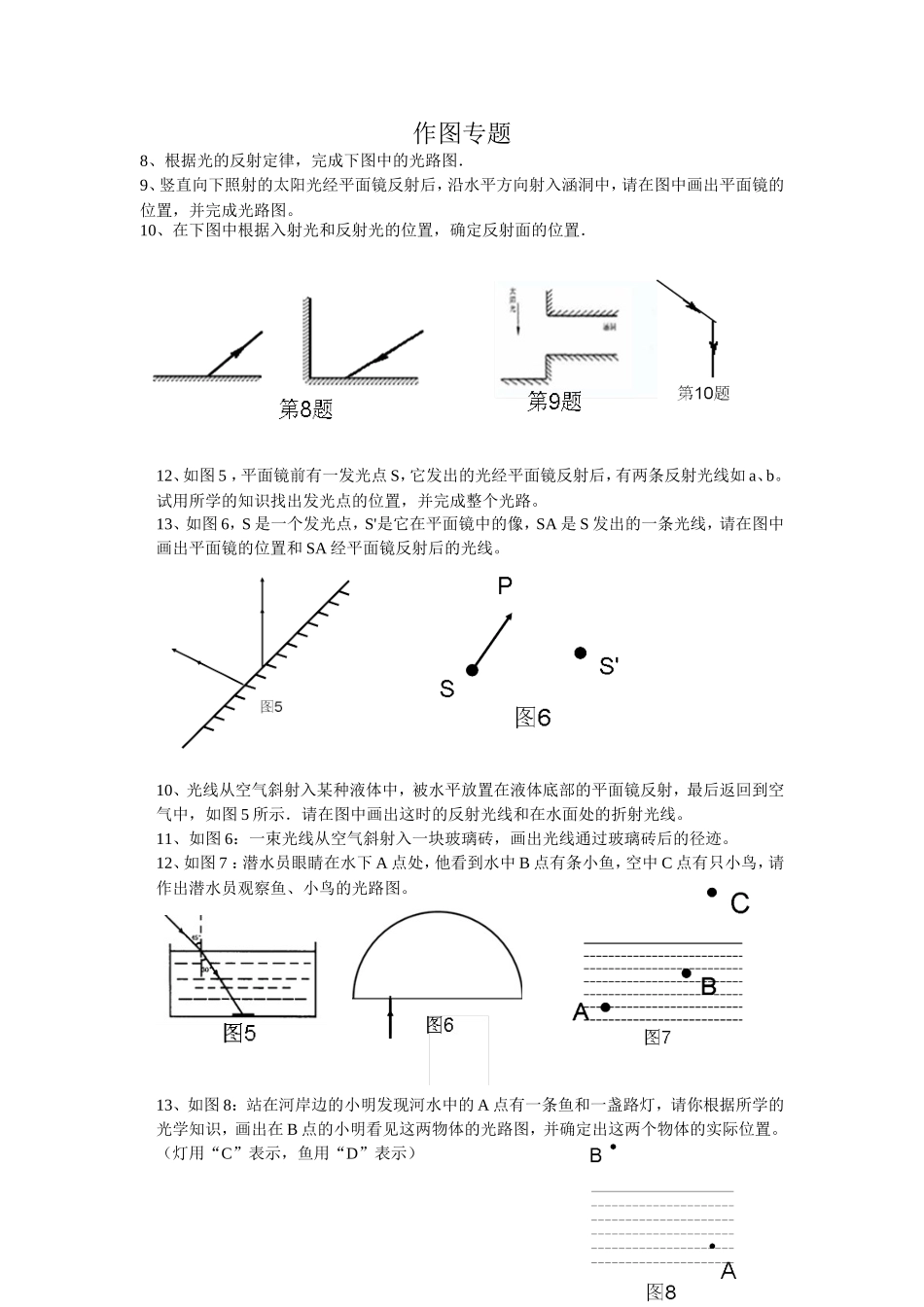

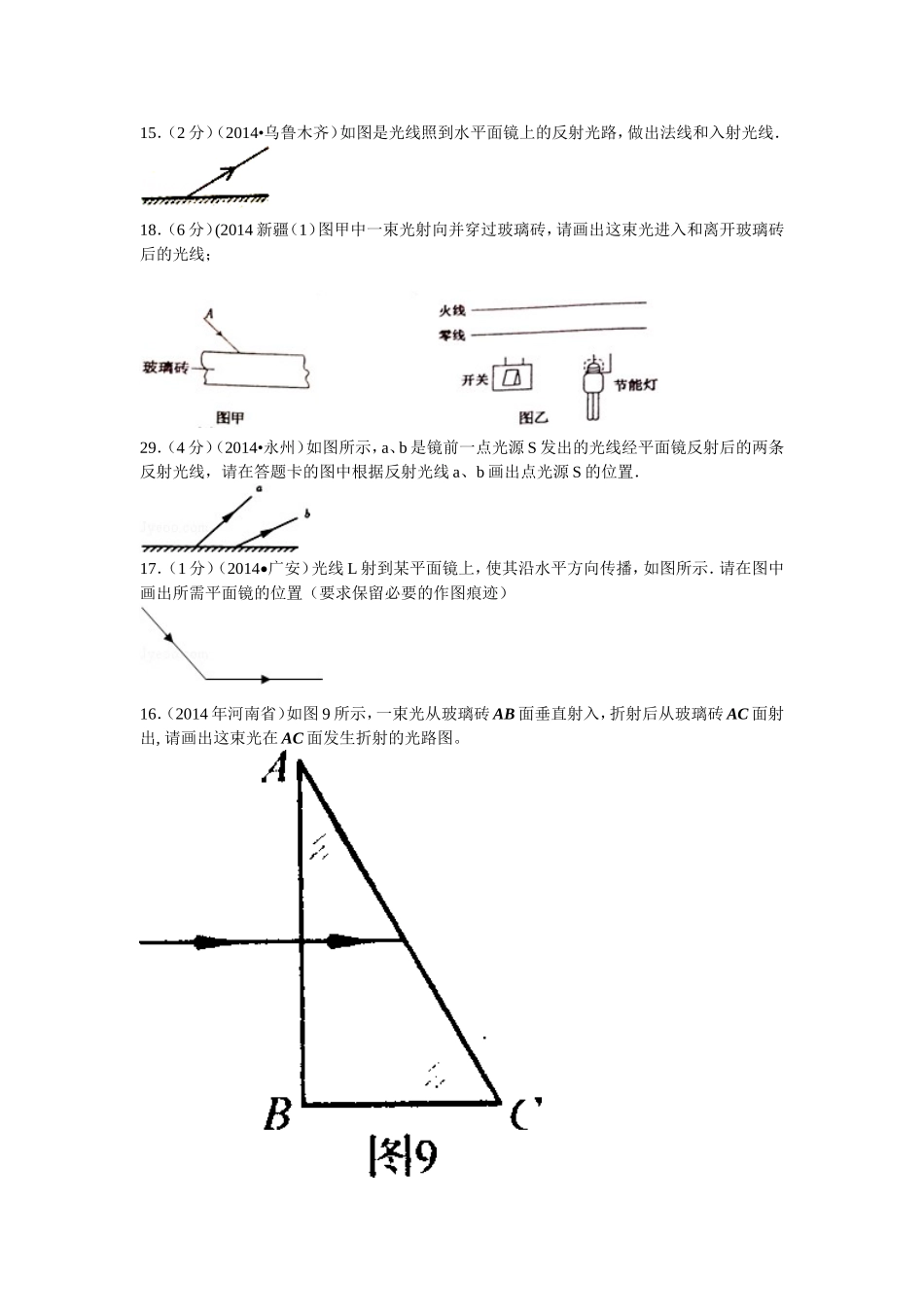

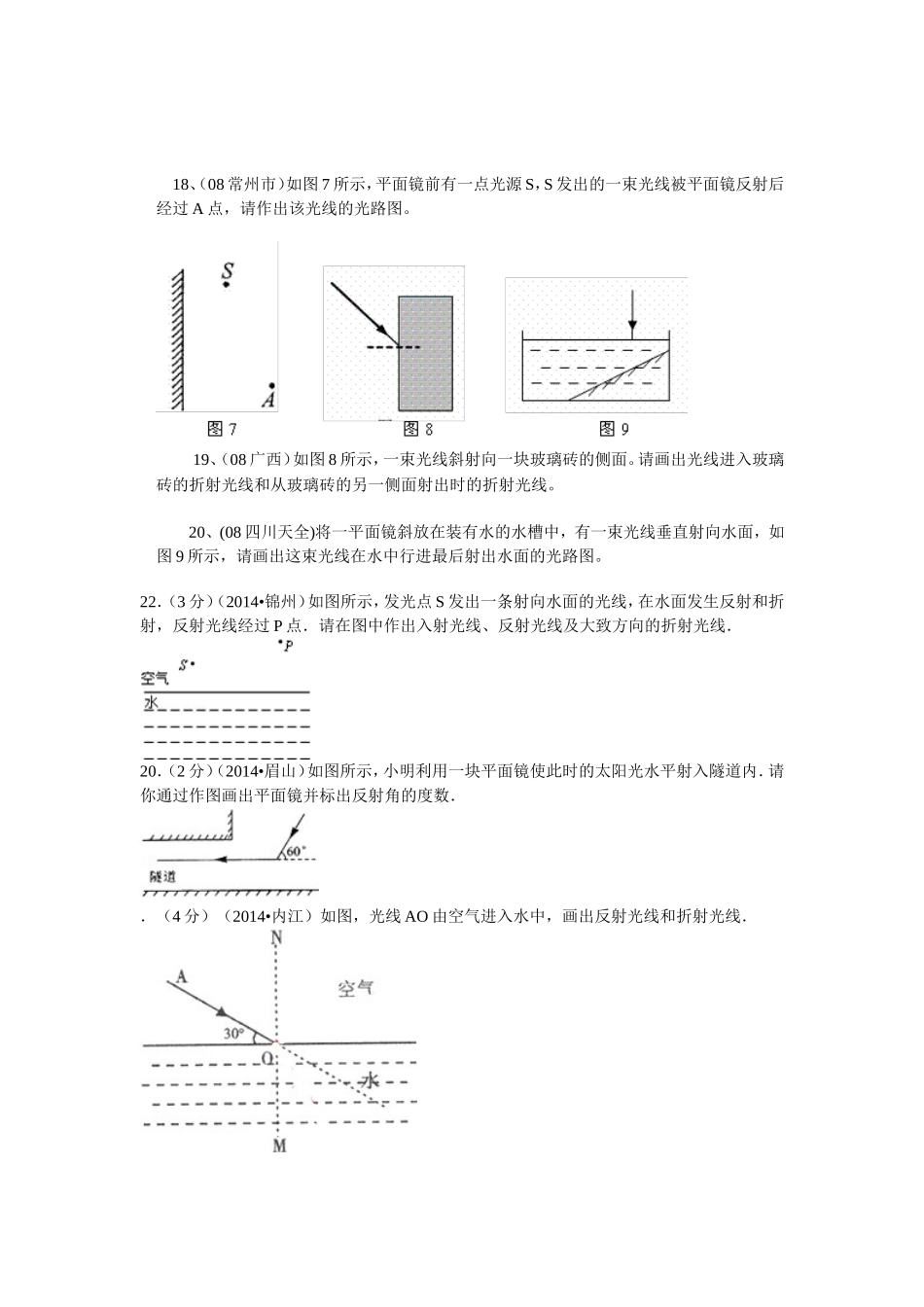

作图专题8、根据光的反射定律，完成下图中的光路图．9、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。10、在下图中根据入射光和反射光的位置，确定反射面的位置．12、如图5，平面镜前有一发光点S，它发出的光经平面镜反射后，有两条反射光线如a、b。试用所学的知识找出发光点的位置，并完成整个光路。13、如图6，S是一个发光点，S'是它在平面镜中的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。10、光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示．请在图中画出这时的反射光线和在水面处的折射光线。11、如图6：一束光线从空气斜射入一块玻璃砖，画出光线通过玻璃砖后的径迹。12、如图7：潜水员眼睛在水下A点处，他看到水中B点有条小鱼，空中C点有只小鸟，请作出潜水员观察鱼、小鸟的光路图。13、如图8：站在河岸边的小明发现河水中的A点有一条鱼和一盏路灯，请你根据所学的光学知识，画出在B点的小明看见这两物体的光路图，并确定出这两个物体的实际位置。（灯用“C”表示，鱼用“D”表示）18、（08常州市）如图7所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。19、（08广西）如图8所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。20、(08四川天全)将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。22．（3分）（2014•锦州）如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．20．（2分）（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．．（4分）（2014•内江）如图，光线AO由空气进入水中，画出反射光线和折射光线．15．（2分）（2014•乌鲁木齐）如图是光线照到水平面镜上的反射光路，做出法线和入射光线．18．（6分）(2014新疆（1）图甲中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线；29．（4分）（2014•永州）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．17．（1分）（2014•广安）光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）16．（2014年河南省）如图9所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出,请画出这束光在AC面发生折射的光路图。
