九上：8、测量定值电阻的阻值VIP免费

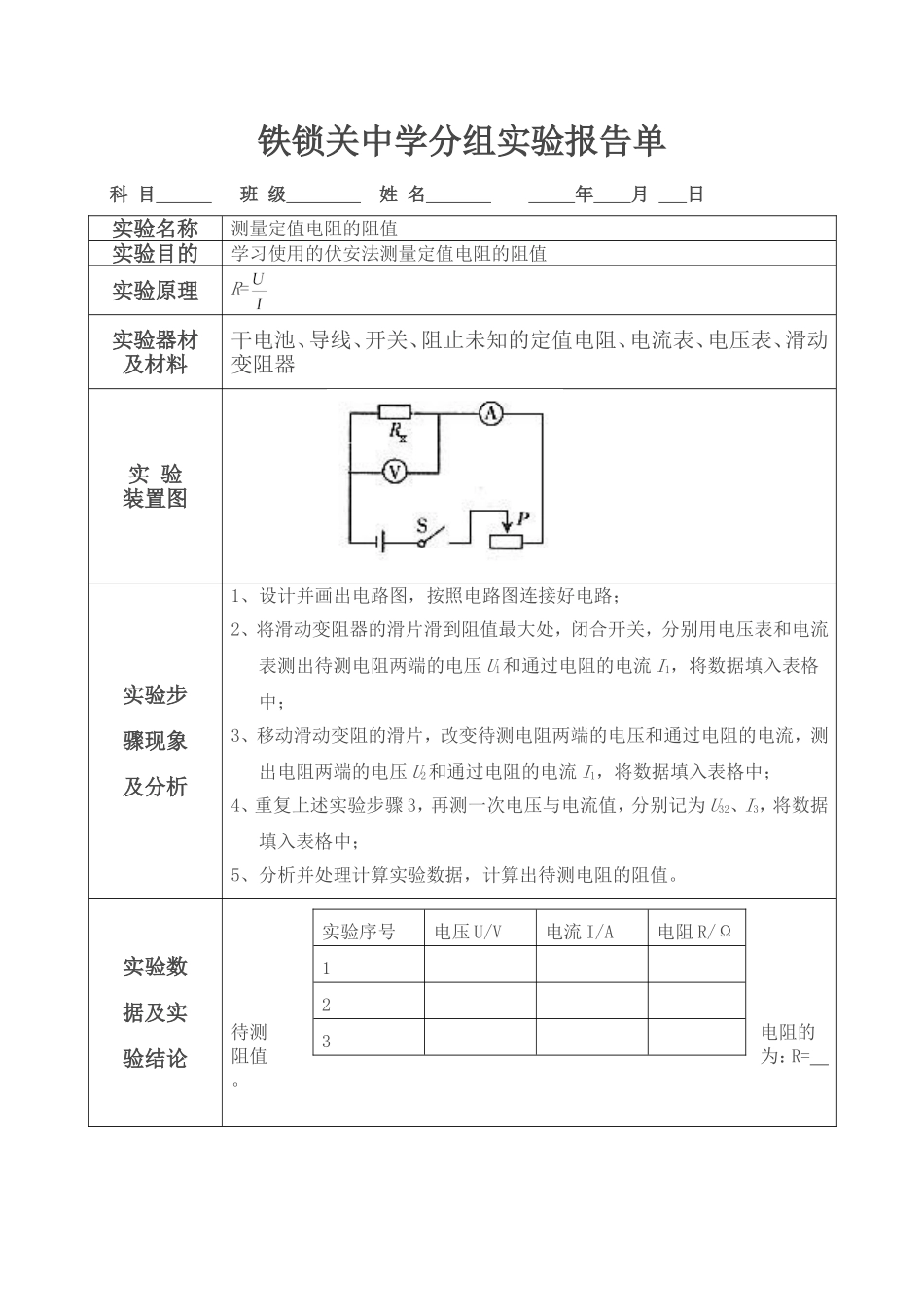

铁锁关中学分组实验报告单科目班级姓名年月日实验名称测量定值电阻的阻值实验目的学习使用的伏安法测量定值电阻的阻值实验原理R=实验器材及材料干电池、导线、开关、阻止未知的定值电阻、电流表、电压表、滑动变阻器实验装置图实验步骤现象及分析1、设计并画出电路图，按照电路图连接好电路；2、将滑动变阻器的滑片滑到阻值最大处，闭合开关，分别用电压表和电流表测出待测电阻两端的电压U1和通过电阻的电流I1，将数据填入表格中；3、移动滑动变阻的滑片，改变待测电阻两端的电压和通过电阻的电流，测出电阻两端的电压U2和通过电阻的电流I1，将数据填入表格中；4、重复上述实验步骤3，再测一次电压与电流值，分别记为U32、I3，将数据填入表格中；5、分析并处理计算实验数据，计算出待测电阻的阻值。实验数据及实验结论待测电阻的阻值为：R=。实验序号电压U/V电流I/A电阻R/Ω123
