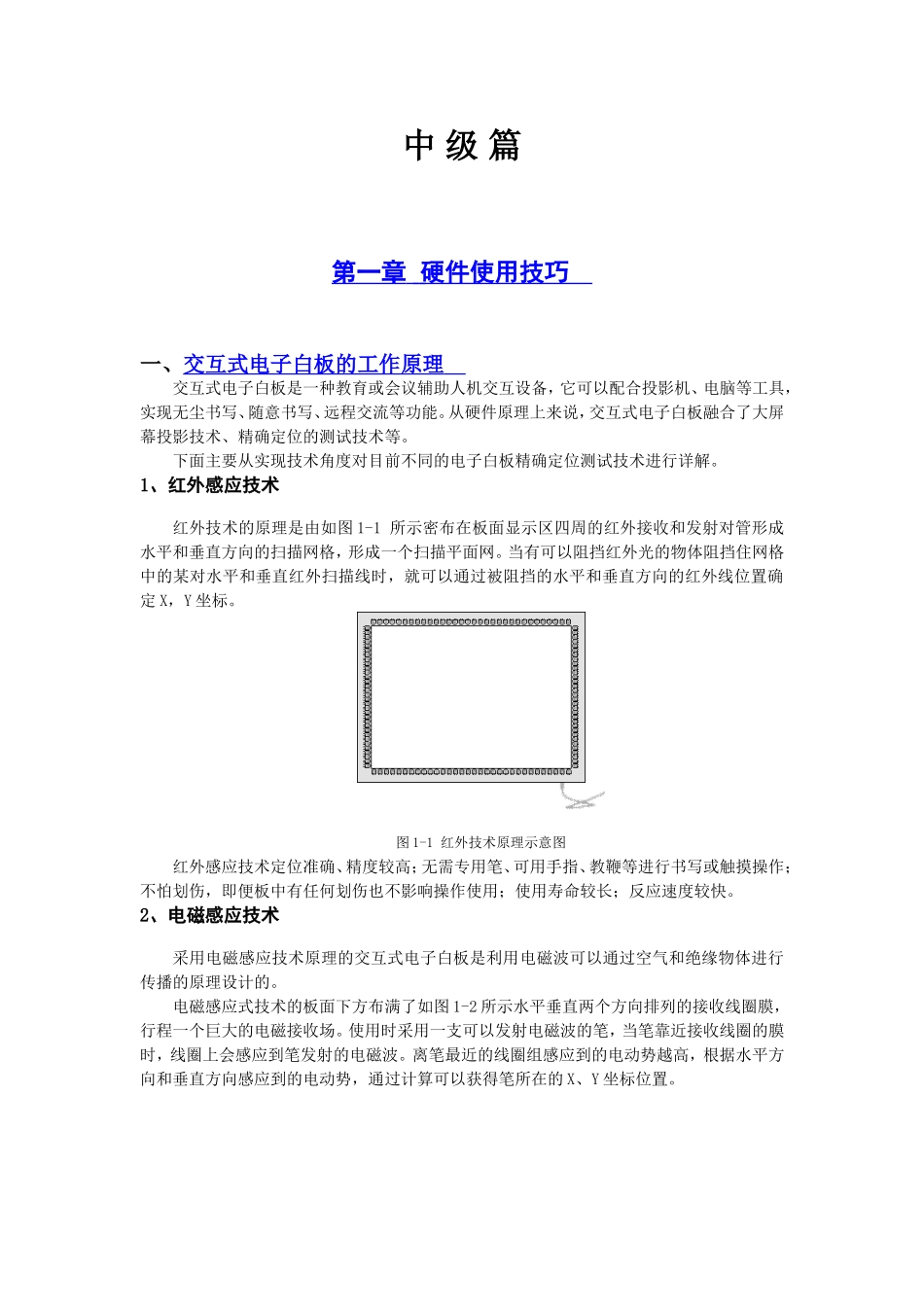

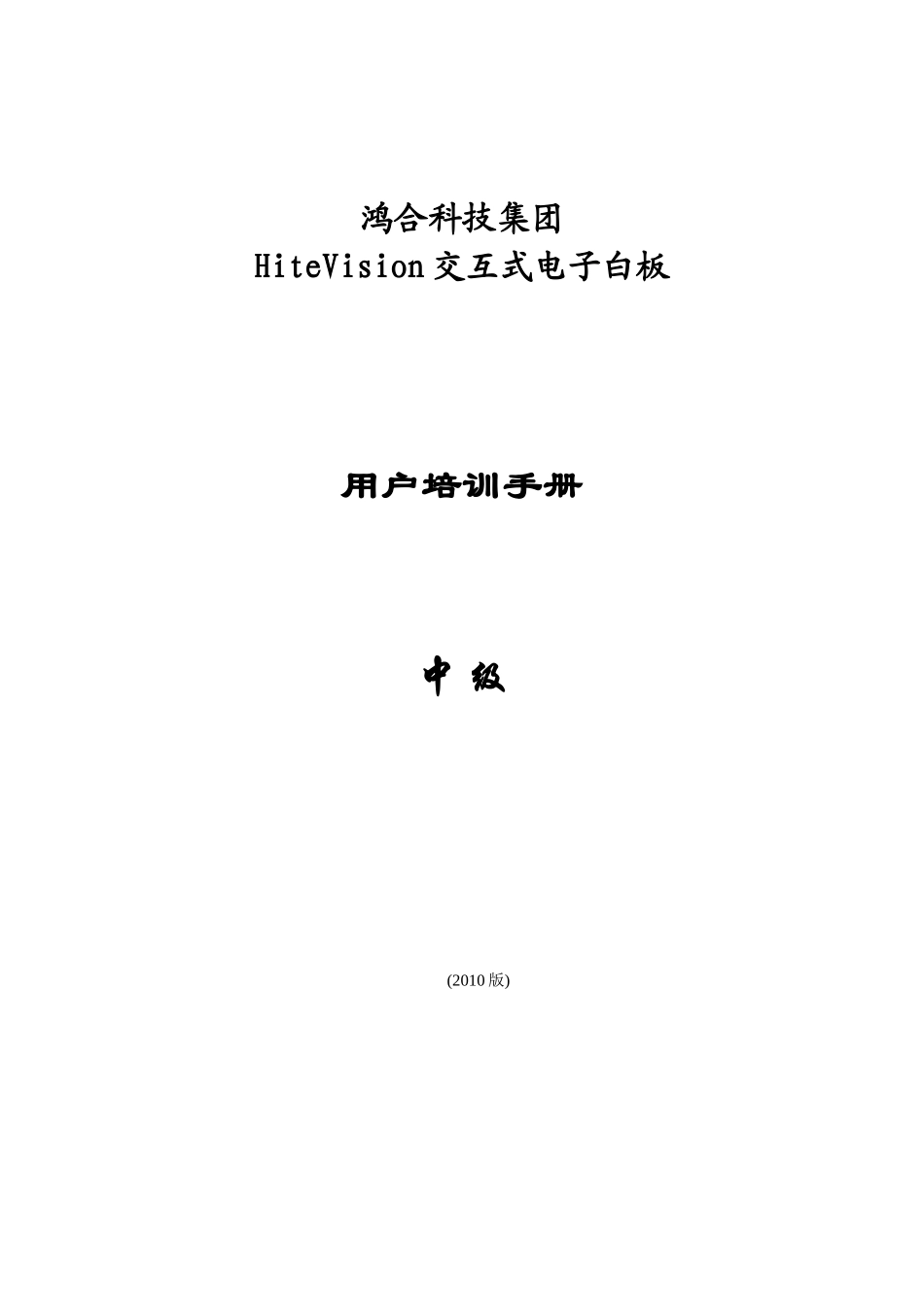

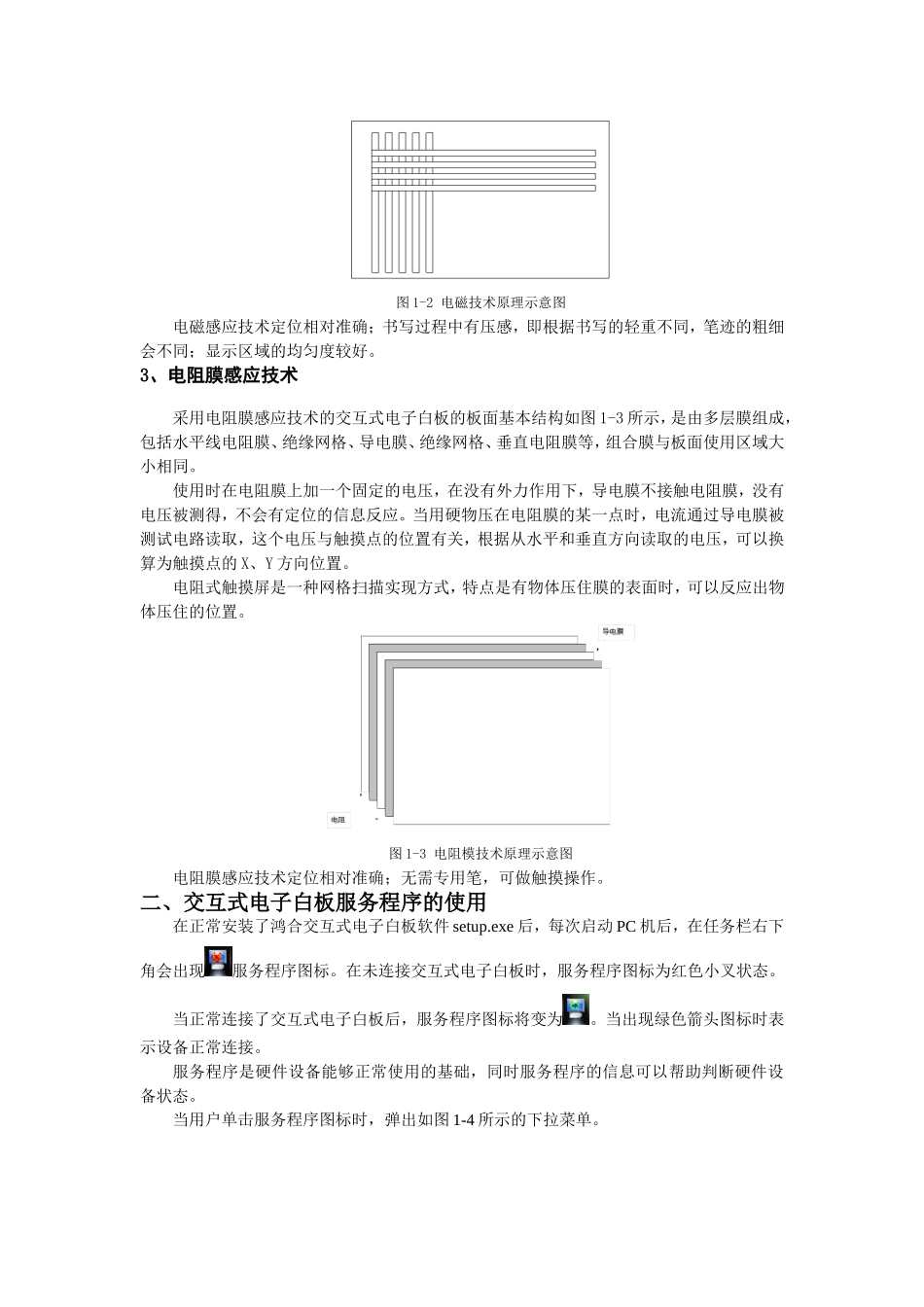

鸿合科技集团HiteVision交互式电子白板用户培训手册中级(2010版)中级篇第一章硬件使用技巧一、交互式电子白板的工作原理交互式电子白板是一种教育或会议辅助人机交互设备，它可以配合投影机、电脑等工具，实现无尘书写、随意书写、远程交流等功能。从硬件原理上来说，交互式电子白板融合了大屏幕投影技术、精确定位的测试技术等。下面主要从实现技术角度对目前不同的电子白板精确定位测试技术进行详解。1、红外感应技术红外技术的原理是由如图1-1所示密布在板面显示区四周的红外接收和发射对管形成水平和垂直方向的扫描网格，形成一个扫描平面网。当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时，就可以通过被阻挡的水平和垂直方向的红外线位置确定X，Y坐标。图1-1红外技术原理示意图红外感应技术定位准确、精度较高；无需专用笔、可用手指、教鞭等进行书写或触摸操作；不怕划伤，即便板中有任何划伤也不影响操作使用；使用寿命较长；反应速度较快。2、电磁感应技术采用电磁感应技术原理的交互式电子白板是利用电磁波可以通过空气和绝缘物体进行传播的原理设计的。电磁感应式技术的板面下方布满了如图1-2所示水平垂直两个方向排列的接收线圈膜，行程一个巨大的电磁接收场。使用时采用一支可以发射电磁波的笔，当笔靠近接收线圈的膜时，线圈上会感应到笔发射的电磁波。离笔最近的线圈组感应到的电动势越高，根据水平方向和垂直方向感应到的电动势，通过计算可以获得笔所在的X、Y坐标位置。图1-2电磁技术原理示意图电磁感应技术定位相对准确；书写过程中有压感，即根据书写的轻重不同，笔迹的粗细会不同；显示区域的均匀度较好。3、电阻膜感应技术采用电阻膜感应技术的交互式电子白板的板面基本结构如图1-3所示，是由多层膜组成，包括水平线电阻膜、绝缘网格、导电膜、绝缘网格、垂直电阻膜等，组合膜与板面使用区域大小相同。使用时在电阻膜上加一个固定的电压，在没有外力作用下，导电膜不接触电阻膜，没有电压被测得，不会有定位的信息反应。当用硬物压在电阻膜的某一点时，电流通过导电膜被测试电路读取，这个电压与触摸点的位置有关，根据从水平和垂直方向读取的电压，可以换算为触摸点的X、Y方向位置。电阻式触摸屏是一种网格扫描实现方式，特点是有物体压住膜的表面时，可以反应出物体压住的位置。图1-3电阻模技术原理示意图电阻膜感应技术定位相对准确；无需专用笔，可做触摸操作。二、交互式电子白板服务程序的使用在正常安装了鸿合交互式电子白板软件setup.exe后，每次启动PC机后，在任务栏右下角会出现服务程序图标。在未连接交互式电子白板时，服务程序图标为红色小叉状态。当正常连接了交互式电子白板后，服务程序图标将变为。当出现绿色箭头图标时表示设备正常连接。服务程序是硬件设备能够正常使用的基础，同时服务程序的信息可以帮助判断硬件设备状态。当用户单击服务程序图标时，弹出如图1-4所示的下拉菜单。图1-4服务程序下拉菜单下拉菜单中的功能介绍如下：定位：提供定位功能。用户选择该功能进入定位页面，对交互式电子白板进行定位。故障分析报告：提供故障分析信息。用户选择该功能，弹出如图1-5所示的硬件设备的基本故障分析对话框，在信息提示框中为用户提供解决目前白板硬件设备的故障基本解决方案。图1-5故障分析报告对话框端口检测和通讯速率报告：提供白板与PC机端口检测信息。用户选择该功能，弹出如图1-6所示的通讯测试对话框，在对话框中会显示连接端口信息，以及传输字节数。该信息对于判断白板硬件设备故障有重要的帮助作用，当白板出现问题时，用户可以将通讯检测结果发送至硬件工程师进行问题分析。图1-6通讯检测对话框关于：提供白板硬件设备信息。在弹出如图1-7所示的关于对话框，在对话框中会显示驱动程序版本号、白板硬件版本信息以及白板类型设备信息。正确的提供硬件设备信息可以帮助硬件工程师远程协助处理硬件设备故障。图1-7关于对话框退出：退出服务程序。选择该功能后，即时白板硬件设备已经连接，也无法正常使用白板硬件。三、交互式电子白板的常见问题以及解决办法1、注意事项●当第一次使用鸿合交互电子白板...
