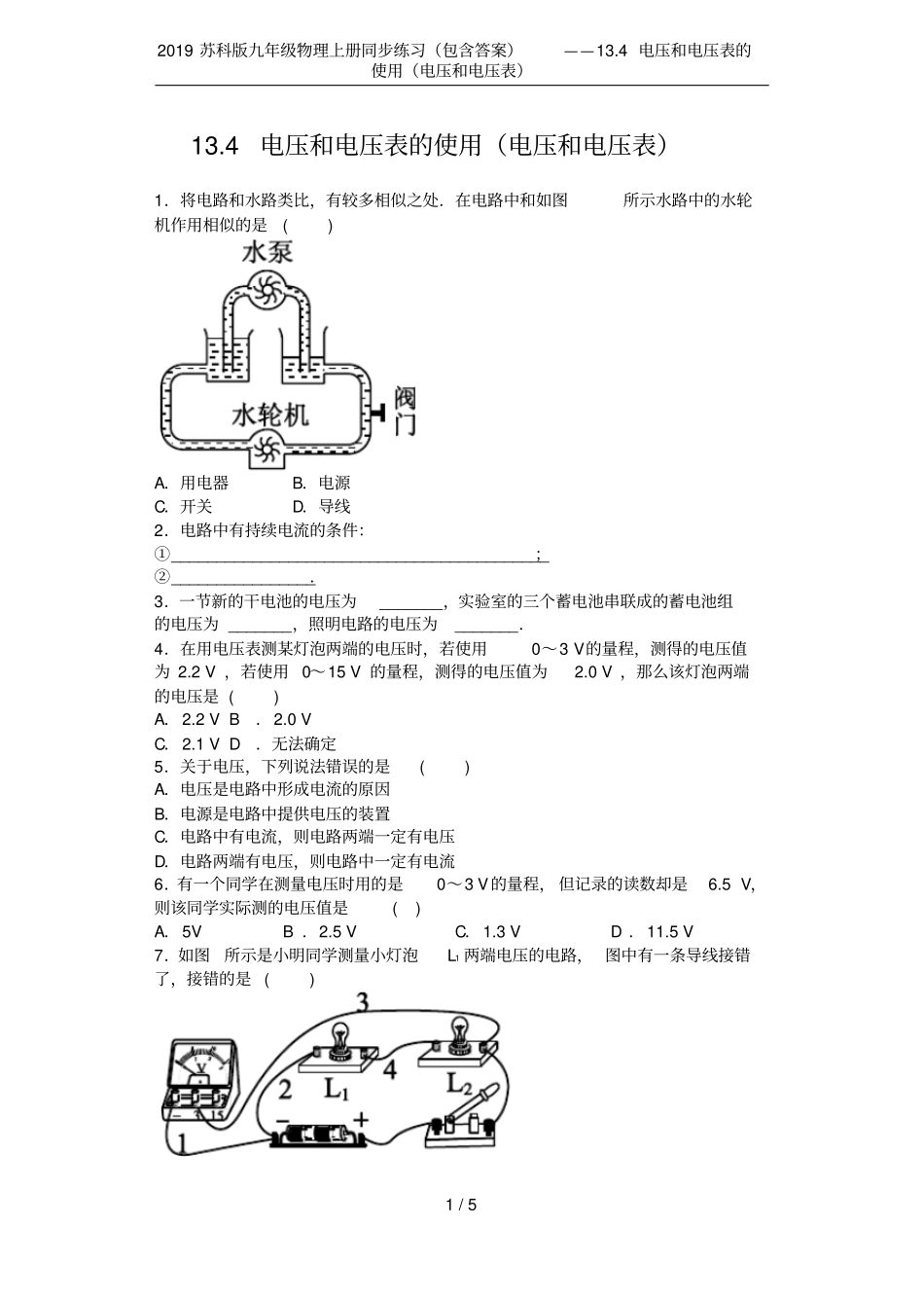

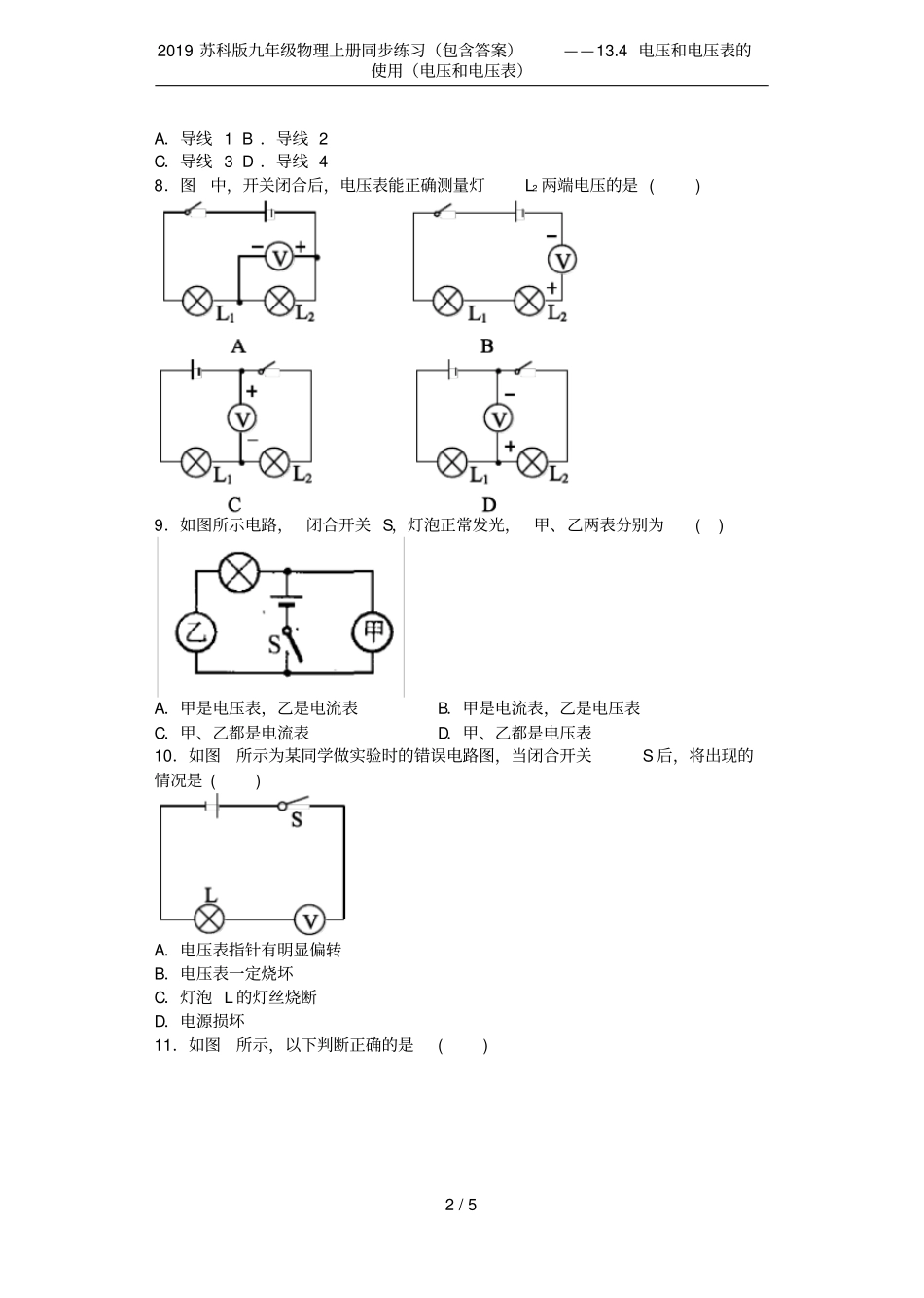

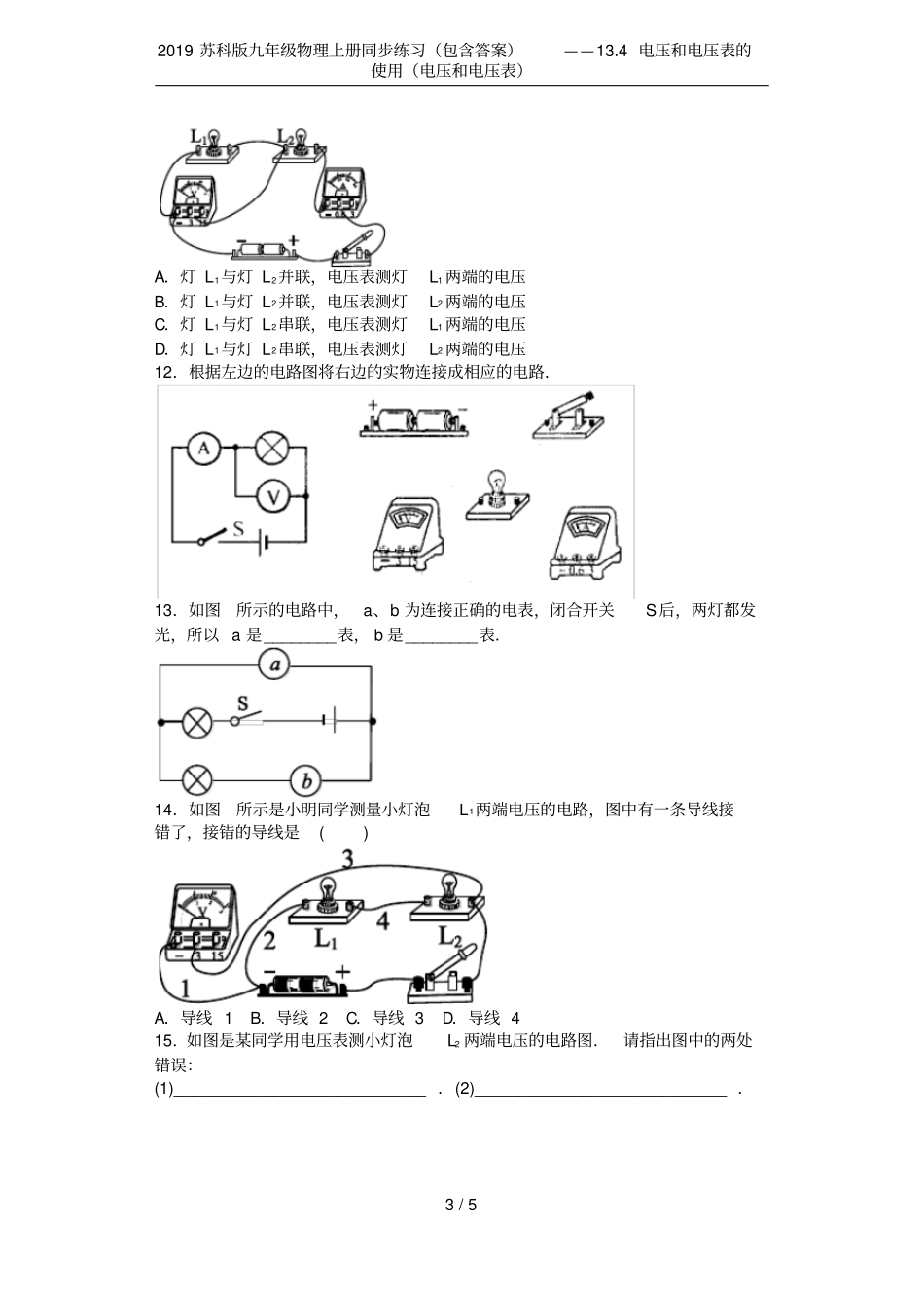

2019苏科版九年级物理上册同步练习（包含答案）——13.4电压和电压表的使用（电压和电压表）1/513.4电压和电压表的使用（电压和电压表）1．将电路和水路类比，有较多相似之处．在电路中和如图所示水路中的水轮机作用相似的是()A．用电器B．电源C．开关D．导线2．电路中有持续电流的条件：①__________________________________________；②________________．3．一节新的干电池的电压为_______，实验室的三个蓄电池串联成的蓄电池组的电压为_______，照明电路的电压为_______．4．在用电压表测某灯泡两端的电压时，若使用0～3V的量程，测得的电压值为2.2V，若使用0～15V的量程，测得的电压值为2.0V，那么该灯泡两端的电压是()A．2.2VB．2.0VC．2.1VD．无法确定5．关于电压，下列说法错误的是()A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流6．有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是()A．5VB．2.5VC．1.3VD．11.5V7．如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的是()2019苏科版九年级物理上册同步练习（包含答案）——13.4电压和电压表的使用（电压和电压表）2/5A．导线1B．导线2C．导线3D．导线48．图中，开关闭合后，电压表能正确测量灯L2两端电压的是()9．如图所示电路，闭合开关S，灯泡正常发光，甲、乙两表分别为()A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表C．甲、乙都是电流表D．甲、乙都是电压表10．如图所示为某同学做实验时的错误电路图，当闭合开关S后，将出现的情况是()A．电压表指针有明显偏转B．电压表一定烧坏C．灯泡L的灯丝烧断D．电源损坏11．如图所示，以下判断正确的是()2019苏科版九年级物理上册同步练习（包含答案）——13.4电压和电压表的使用（电压和电压表）3/5A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压12．根据左边的电路图将右边的实物连接成相应的电路．13．如图所示的电路中，a、b为连接正确的电表，闭合开关S后，两灯都发光，所以a是________表，b是________表．14．如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．导线1B．导线2C．导线3D．导线415．如图是某同学用电压表测小灯泡L2两端电压的电路图．请指出图中的两处错误：(1)____________________________．(2)____________________________．2019苏科版九年级物理上册同步练习（包含答案）——13.4电压和电压表的使用（电压和电压表）4/516．根据如图所示的实物连接图，在虚线框中画出对应的电路图．17．如图所示，请根据电路图连接实物元件，已知电源电压为6V，通过小灯泡的电流为1A.答案1．A2．有电源提供电压电路是通路3．1.5V6V220V4．A5．D6．C2019苏科版九年级物理上册同步练习（包含答案）——13.4电压和电压表的使用（电压和电压表）5/57．C8．D9．A10．A11．C12．如图所示13．电压电流14．C15．(1)电压表正负接线柱接反了(2)电压表串联在电路中了16．如图所示17．如图所示
