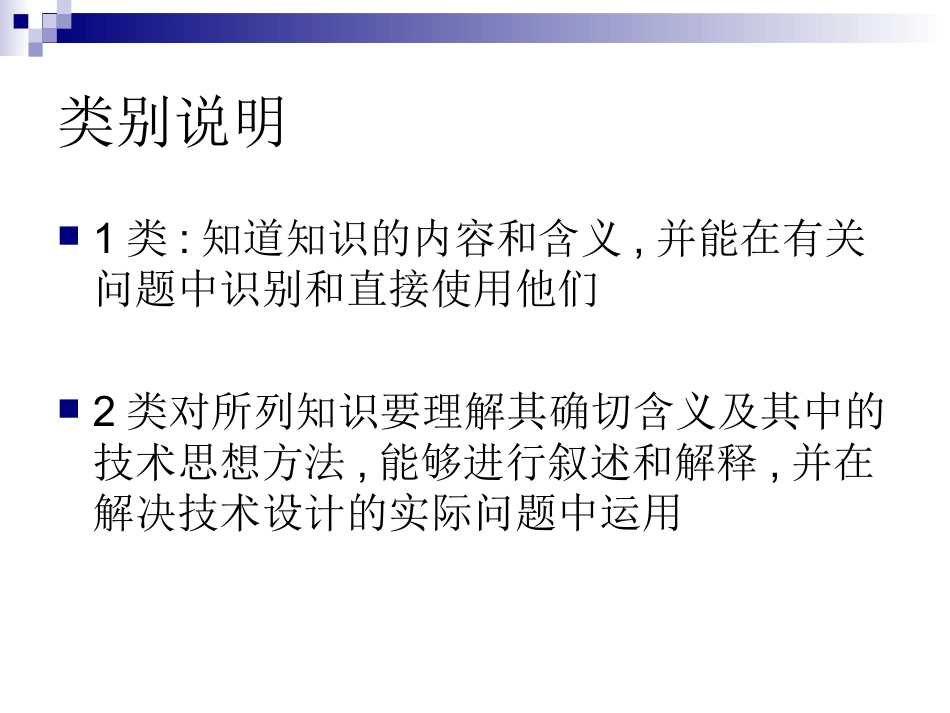

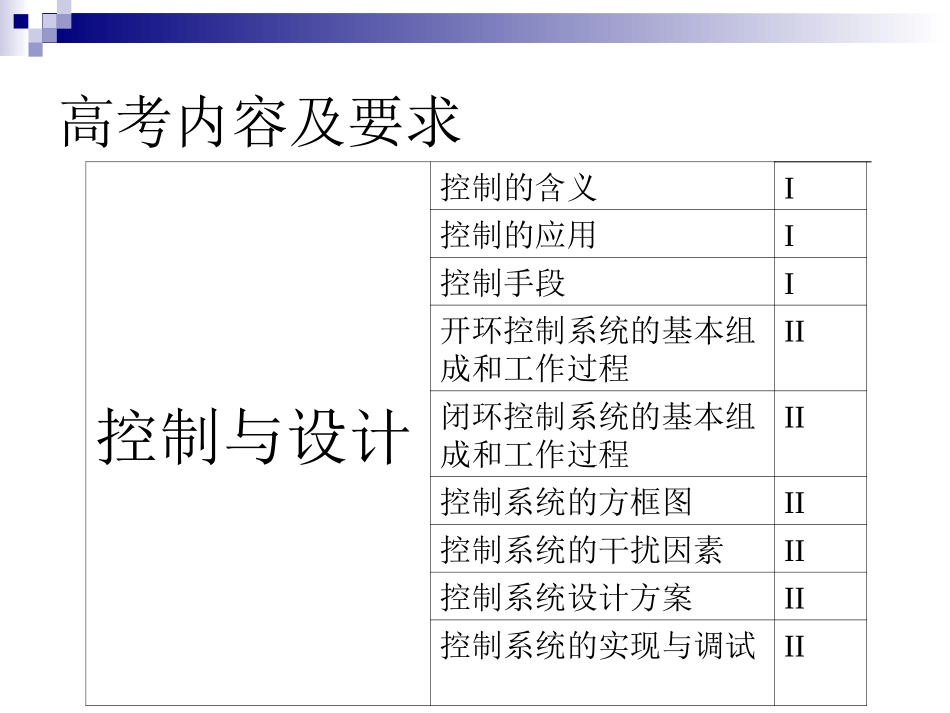

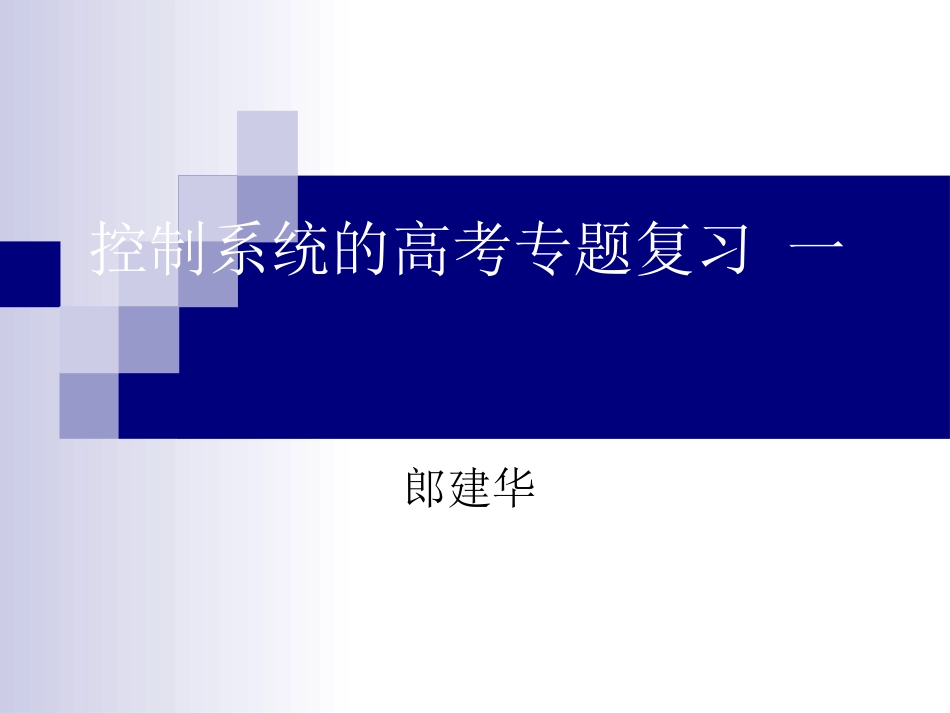

控制系统的高考专题复习一郎建华类别说明1类:知道知识的内容和含义,并能在有关问题中识别和直接使用他们2类对所列知识要理解其确切含义及其中的技术思想方法,能够进行叙述和解释,并在解决技术设计的实际问题中运用高考内容及要求控制与设计控制的含义I控制的应用I控制手段I开环控制系统的基本组成和工作过程II闭环控制系统的基本组成和工作过程II控制系统的方框图II控制系统的干扰因素II控制系统设计方案II控制系统的实现与调试II内容及习题复习1、控制（control）的含义人们按照一定的意愿或目的，通过一定的手段，使事物向期望的目标发展。(射手射箭；电冰箱保温，生产计算机控制）（1）说明：控制的对象是什么要达到什么目的采取什么手段（音响燃气热水器温度控制喷雾器撒农药）（2）分类：人工控制和自动控制2、控制的应用（99）生活中（提高生活质量，满足人们的要求）（银行取款机自动水龙头）生产中(温度、湿度、压力、速度）（自动装配，农田节水）国防中3、控制的手段和方法（98）控制的实现需要一定的手段。从控制过程中人的作用分人工控制与自动控制；按照执行部件的不同有机械控制、气动控制、液压控制和电子控制等。很多情况下手段是综合的问题一(1)、自动控制技术在各行各业的应用，一方面减轻了人的劳动强度，解放了劳动生产力，另一方面也可能造成失业人数增加。对此，你有什么看法？这两个问题并不矛盾。从经济学角度，发展技术密集型的产业，解放劳动生产力，减轻人的劳动强度，是社会发展的趋势，而富裕的劳动力可以通过第三产业得以解决。(2)、在生产生活中，有那些控制分别是利用机械控制、气动控制、液压控制、电子控制等手段实现的？机械控制：普通水龙头、电饭煲电子控制：电子计算器、家用电冰箱、自动门和汽车变速器的电子控制装置气动控制：化工生产中常用的气动阀门、公共汽车车门开关控制液压控制：建筑工地打桩机、修理汽车用的液压千斤顶(3)、洗衣机的演变普通洗衣机（自动正反交替地运动，到达定时后自动停转）半自动洗衣机（洗涤、漂洗、脱水中的三大步骤中的两步合并在同一缸，通过顺序控制实现步骤转换，由人把物由一个缸里取出放到另一个缸中）全自动洗衣机（不需要人工干预，三大步骤全都由控制系统实现）(4)、电热水器及其玻璃管(5)、农用灌溉系统第二节控制系统都由若干环节组成，控制系统的输入与输出之间有一定的对应关系。4、开环控制系统的基本组成和工作过程5、闭环控制系统的基本组成和工作过程6、控制系统的方框图4、开环控制系统（104c)游泳池注水控制控制系统的输出量，不对系统的控制产生任何的影响，这种控制系统的称为开环控制系统。控制器输入量输出量执行器被控对象控制量对于开环控制系统，通常可以用以下的方框图表示：开环控制系统例子：十字路口的红绿灯、楼宇的报警系统、火灾自动报警系统、电风扇、电灯控制等问题1、自动门的控制系统控制器输入量输出量执行器被控对象控制量红外装置是否发出的信号检测到人体辐射控制电路电机转动自动门门的开启和关闭方便人们的出入，医院手术室、银行或宾馆，当人走进大门时自动打开。原理是：当人走进门时，门上的红外装置检测到人体热辐射发促的红外信息，控制电路接收到该信号后，便会发出相应的指令，启动电机运转，从而带动门自动开启（或控制气动装置,使门向两边打开）。当门开启后，控制电路将作出判断，如果没有人在四周，就通知电机做反向运转，使门关闭。2、楼道里使用的自动声控灯可以节约能源，还可以减少开关的磨损，极大的方便过客3、自动烘手机红外线感知手的靠近过程，没人的时候，鼓风机和加热电炉丝都自动切断电源；当手的温度在红外传感器监视的范围内，烘手机就气动。4、水泵抽水控制系统农名种庄稼，“靠天吃饭”天气干旱，收获困难。水泵就是解决这个问题。当需要灌溉农田时，只要接通电源，电机就带动水泵工作，将水从水源处抽到干旱的农田里。控制器输入量输出量执行器被控对象控制量接通电源电机水泵水流量水管水管排水5、公共汽车车门的开关控制：公共汽车车门的开关控制是气动控制，司机操作开关的装置，,电流控制“电磁...
