砼路面边角剥落及接缝料损坏病害VIP专享VIP免费

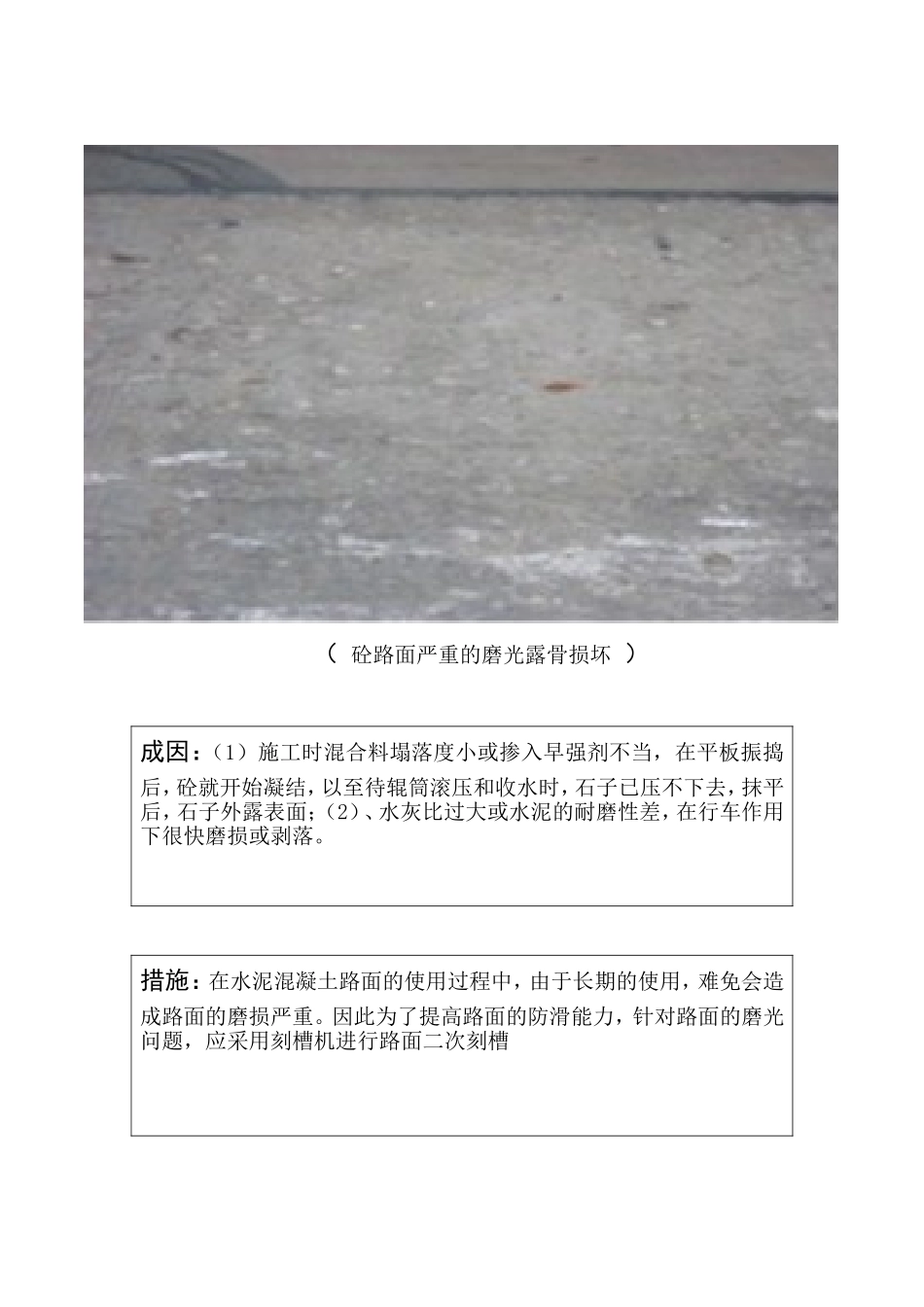

（砼路面边角剥落及接缝料损坏病害）成因：（1）胀缝被泥砂、碎石等杂物堵塞或传力杆设置不当，阻碍了板块热胀，过大的温度应力使板边胀裂；（2）、缩缝使砼板形成临空面，再加上填缝料质量不能保证，使得板边在车轮荷载反复作用下被压碎；（3）、填缝料质量差，如粘结强度低，延伸率及弹性差，不耐老化，填缝料与缝壁粘结不牢靠等。措施：当边、角轻度剥落时，将剥落的表面清理干净，凿成规则的垂直面后用接缝材料修补平整。边、角严重剥落的修补方法采用聚合物改性自密实混凝土进行修补。（砼路面严重的磨光露骨损坏）成因：（1）施工时混合料塌落度小或掺入早强剂不当，在平板振捣后，砼就开始凝结，以至待辊筒滚压和收水时，石子已压不下去，抹平后，石子外露表面；（2）、水灰比过大或水泥的耐磨性差，在行车作用下很快磨损或剥落。措施：在水泥混凝土路面的使用过程中，由于长期的使用，难免会造成路面的磨损严重。因此为了提高路面的防滑能力，针对路面的磨光问题，应采用刻槽机进行路面二次刻槽（砼路面严重的裂缝修补,板角断裂）成因：（1）路基发生不均匀沉陷（2）砼面板厚度与基础强度不足导致产生荷载型裂缝。（3）由于切缝深度过浅，应力没有释放，因而在临近缩缝处产生新的收缩缝；（4）路基发生不均匀沉陷；（5）、砼面板厚度与强度不足，在荷载和温度应力作用下产生强度裂缝。措施：（1）在养护中发现裂缝,应随时用环氧树脂砂浆修补,以免漏水侵蚀基层；（2）预防板角断裂一定要用拌和均匀的混凝土浇筑,振捣棒既不漏振,又不能过振,使浆体上泛下泛要适中（砼路面严重错台病害）成因：（1）、唧泥病害处理不及时或不当，路基细料在抽吸作用下向后方板移动、堆积，造成前板低，后板高的错台现象；（2）、基础不均匀沉降，导致缝的两侧形成台阶。措施：轻微错台主要采用研磨机进行磨平，具体操作步骤是错台研磨时，从最高点开始，纵向坡度控制在1%以内，横向宽度根据错台宽度而定，直至相邻两块板块齐平。研磨时同时洒水，磨平后刻纹。清除接缝内的杂物，并吹净灰尘，重新灌缝。（沥青路面横向裂缝病害）成因：（1）沥青未达到适合本地区气候条件和使用要求的质量标准，致使沥青面层温度收缩或温度疲劳应力（应变）大于沥青混合料的抗拉强度（应变）。（2）施工缝处理不当，接缝不紧密，结合不良。措施：对于细裂缝（2mm-5mm）可用改性乳化沥青灌缝。对大于5mm的粗裂缝，可用改性沥青（如BBS改性沥青）灌缝。灌缝前，必须清除逢内、缝边碎粒、垃圾。并使逢内干燥。灌缝后，表面撒上粗砂或3mm-5mm石屑。郑州华信学院《道路与桥梁工程施工》作业组员：张丽（1103111406）李妞（1103111407）张博（1103111408）付光伟（1103111409）岗永卫（1103111410）专业班级：11级土木工程14班任课老师：秦春丽院（系）：建筑工程学院
