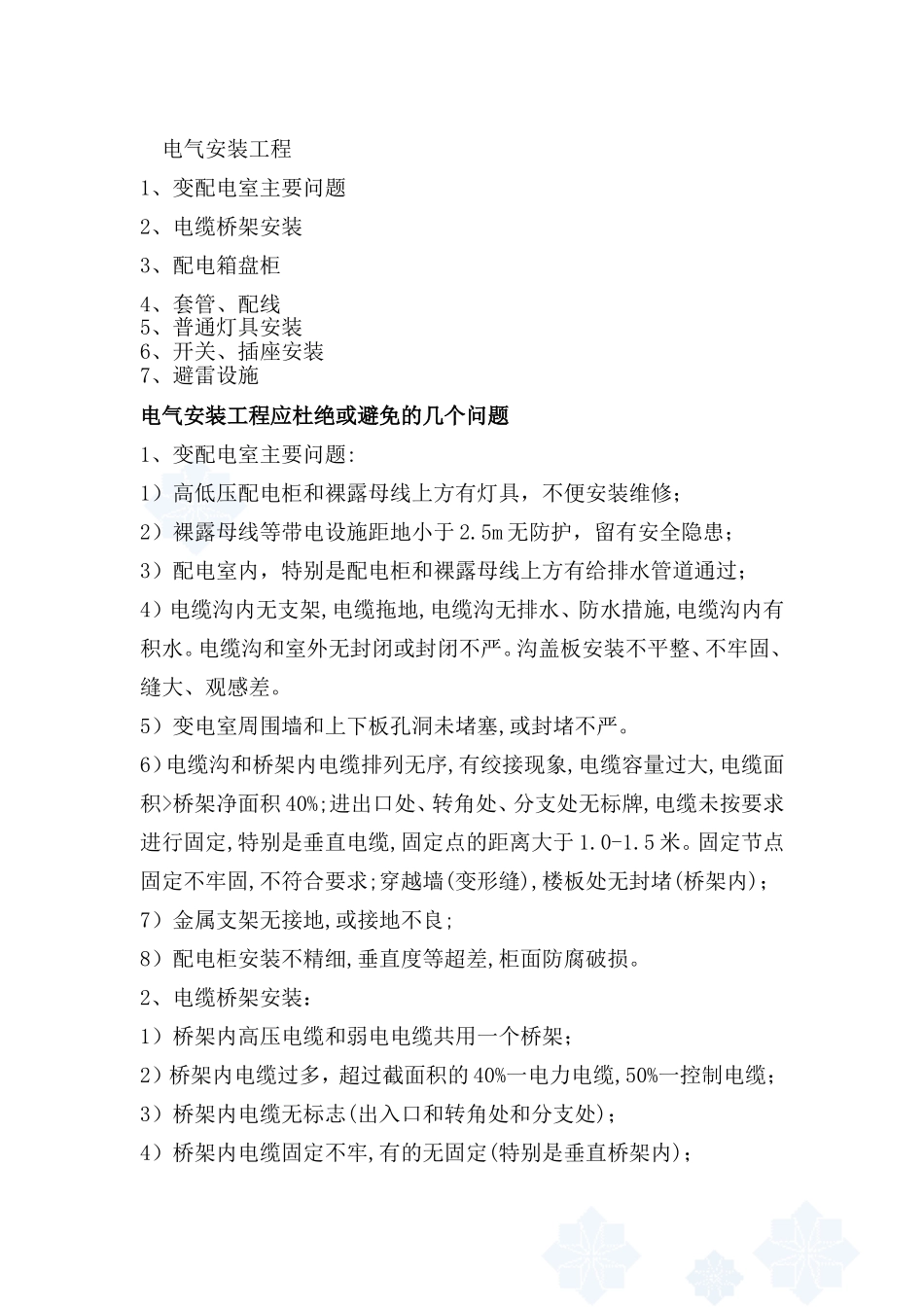

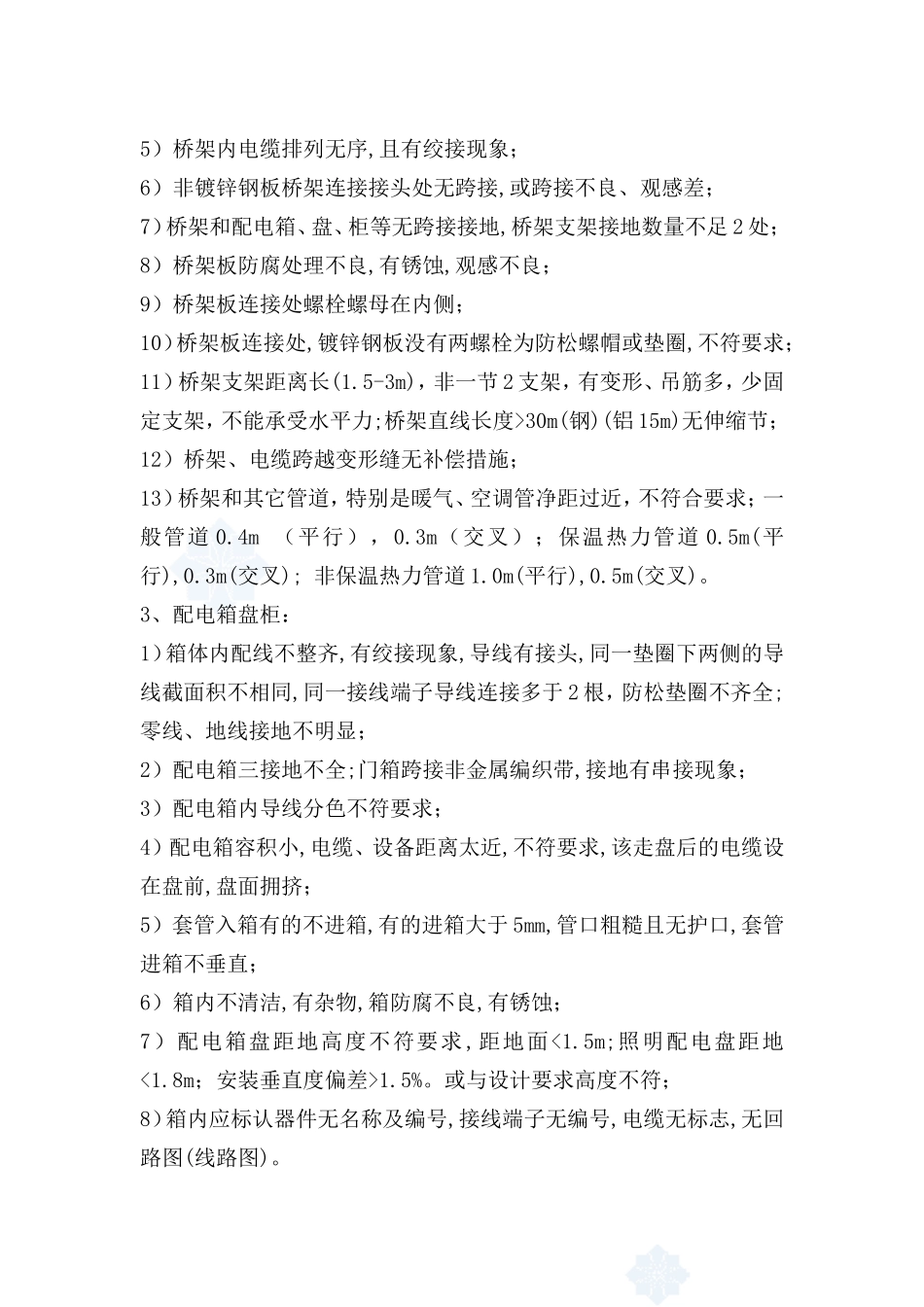

电气安装工程1、变配电室主要问题2、电缆桥架安装3、配电箱盘柜4、套管、配线5、普通灯具安装6、开关、插座安装7、避雷设施电气安装工程应杜绝或避免的几个问题1、变配电室主要问题:1）高低压配电柜和裸露母线上方有灯具，不便安装维修；2）裸露母线等带电设施距地小于2.5m无防护，留有安全隐患；3）配电室内，特别是配电柜和裸露母线上方有给排水管道通过；4）电缆沟内无支架,电缆拖地,电缆沟无排水、防水措施,电缆沟内有积水。电缆沟和室外无封闭或封闭不严。沟盖板安装不平整、不牢固、缝大、观感差。5）变电室周围墙和上下板孔洞未堵塞,或封堵不严。6）电缆沟和桥架内电缆排列无序,有绞接现象,电缆容量过大,电缆面积>桥架净面积40%;进出口处、转角处、分支处无标牌,电缆未按要求进行固定,特别是垂直电缆,固定点的距离大于1.0-1.5米。固定节点固定不牢固,不符合要求;穿越墙(变形缝),楼板处无封堵(桥架内)；7）金属支架无接地,或接地不良;8）配电柜安装不精细,垂直度等超差,柜面防腐破损。2、电缆桥架安装：1）桥架内高压电缆和弱电电缆共用一个桥架；2）桥架内电缆过多，超过截面积的40%一电力电缆,50%一控制电缆；3）桥架内电缆无标志(出入口和转角处和分支处)；4）桥架内电缆固定不牢,有的无固定(特别是垂直桥架内)；5）桥架内电缆排列无序,且有绞接现象；6）非镀锌钢板桥架连接接头处无跨接,或跨接不良、观感差；7）桥架和配电箱、盘、柜等无跨接接地,桥架支架接地数量不足2处；8）桥架板防腐处理不良,有锈蚀,观感不良；9）桥架板连接处螺栓螺母在内侧；10）桥架板连接处,镀锌钢板没有两螺栓为防松螺帽或垫圈,不符要求；11）桥架支架距离长(1.5-3m)，非一节2支架，有变形、吊筋多，少固定支架，不能承受水平力;桥架直线长度>30m(钢)(铝15m)无伸缩节；12）桥架、电缆跨越变形缝无补偿措施；13）桥架和其它管道，特别是暖气、空调管净距过近，不符合要求；一般管道0.4m（平行），0.3m（交叉）；保温热力管道0.5m(平行),0.3m(交叉);非保温热力管道1.0m(平行),0.5m(交叉)。3、配电箱盘柜：1）箱体内配线不整齐,有绞接现象,导线有接头,同一垫圈下两侧的导线截面积不相同,同一接线端子导线连接多于2根，防松垫圈不齐全;零线、地线接地不明显；2）配电箱三接地不全;门箱跨接非金属编织带,接地有串接现象；3）配电箱内导线分色不符要求；4）配电箱容积小,电缆、设备距离太近,不符要求,该走盘后的电缆设在盘前,盘面拥挤；5）套管入箱有的不进箱,有的进箱大于5mm,管口粗糙且无护口,套管进箱不垂直；6）箱内不清洁,有杂物,箱防腐不良,有锈蚀；7）配电箱盘距地高度不符要求,距地面<1.5m;照明配电盘距地<1.8m；安装垂直度偏差>1.5%。或与设计要求高度不符；8）箱内应标认器件无名称及编号,接线端子无编号,电缆无标志,无回路图(线路图)。4、套管、配线：1）导线颜色不符合要求(相线黄、绿、红,零线浅蓝,接黄绿相间)；2）管内导线过多,导线截面积大于管内径面积40%,同一管内导线数多于8根；3）该用厚壁钢管(壁厚>1.5mm)而用薄壁钢管；4）钢管连接采用溶焊(即对焊连接)连接,薄壁钢管套管连接接头采用溶焊连接；5）钢套管连接(铰接)无跨接；6）金属软管在吊顶内大于1.2m,和与设备连接大于0.8m；7）在吊顶内套管为塑料套管;钢管固定不牢,或无固定；8）金属软管、薄壁钢管进入结构物中；9）钢套管和金属软管进箱无跨接；10）金属软管和可挠金属管用在非末端；11）套管在吊顶内,木格栅内和接线盒、灯具、开关、插座连接不牢,不到位；12）多股导线接头无烫锡;接头连接无绝缘胶带包扎；13）套管、配线跨越变形缝时无补偿措施；14）电缆井内楼板未隔层封闭,或封闭不严密,穿板套管封闭不严。封闭材料不符要求,不防火；15）电缆与热力管道和易燃易爆气体管道净距不符合要求；16）电缆的首端、末端及分支处无标志牌，可挠金属管和其它柔性导管与刚性导管或电气设备、器具间的连接未采用专用接头,连接不牢固；17）电缆沟、井内电缆支架、导管无可靠接地。5、普通灯具安装：1）灯具重量大于3kg时无螺栓或预埋件固定，安装在吊顶龙骨上。重量大于5kg的灯具未做2倍超载试验；2）灯具距地小于2.4m时,灯具的可...
