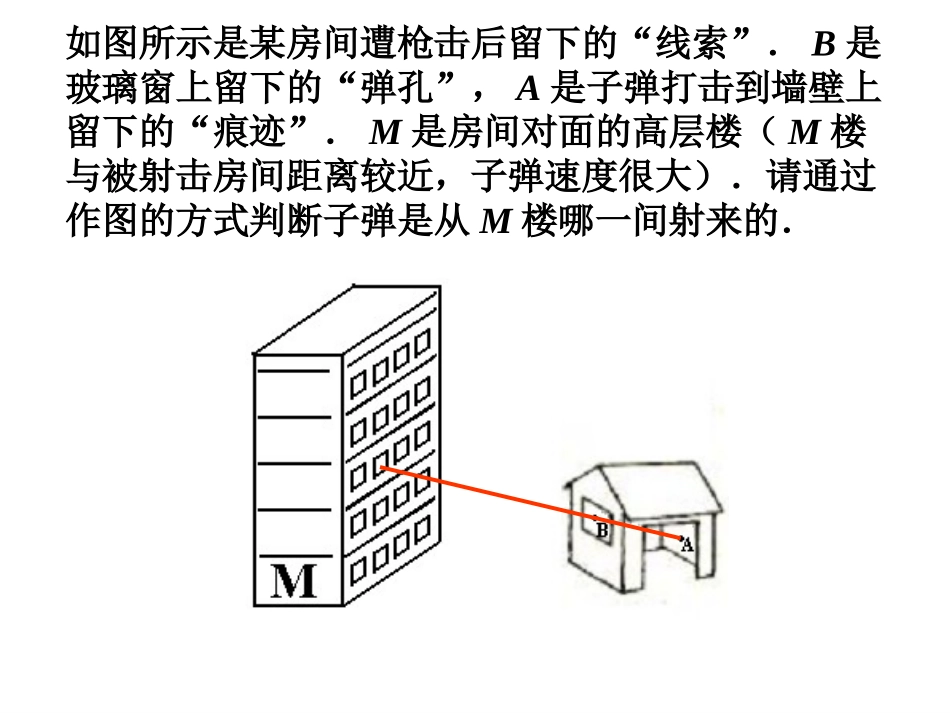

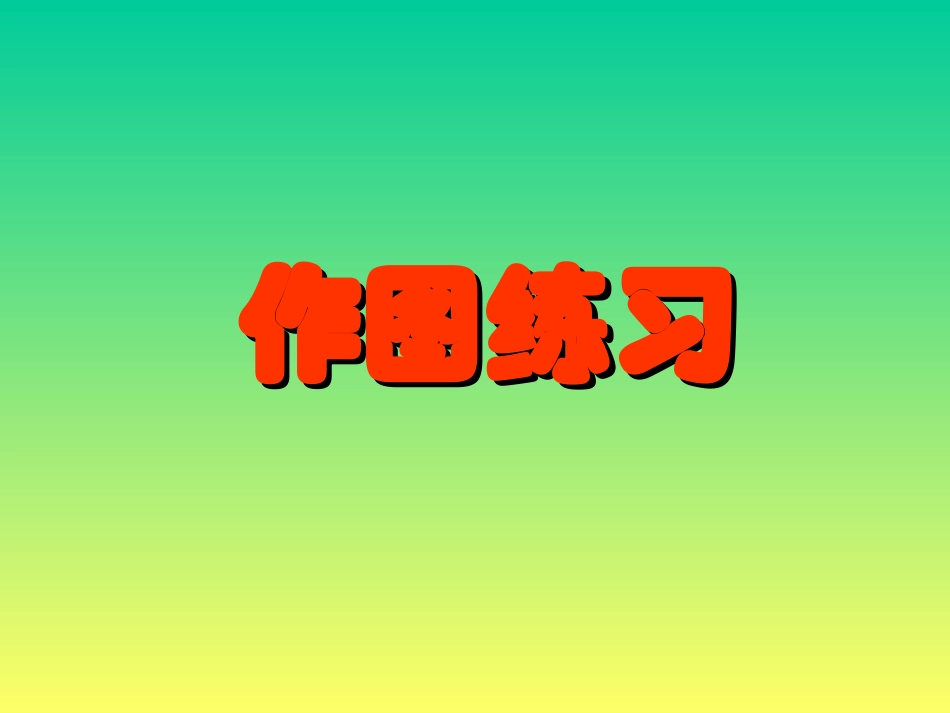

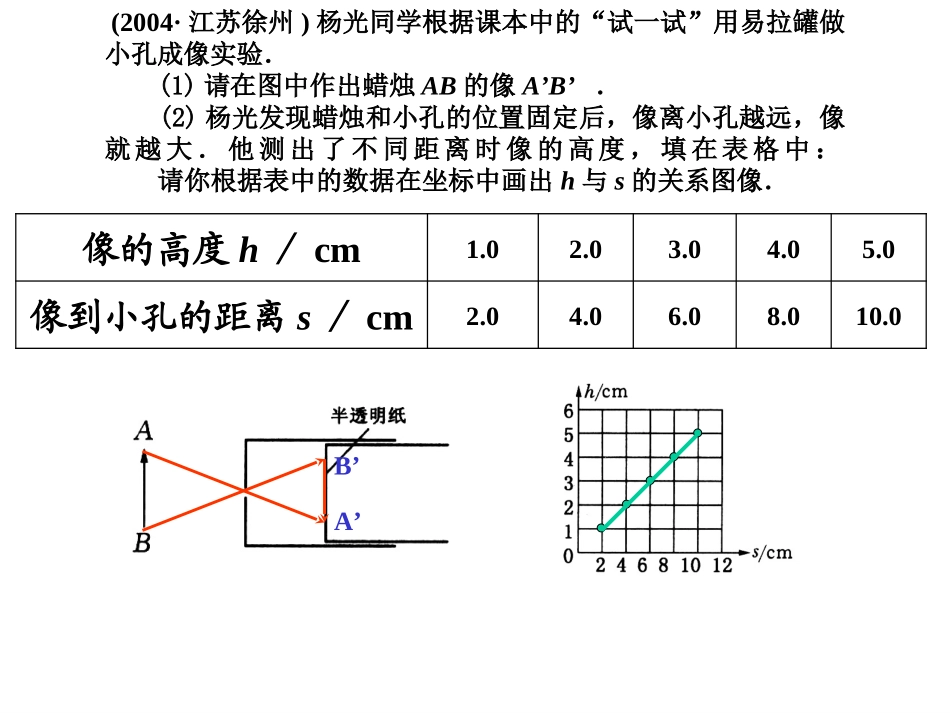

作图练习作图练习如图所示是某房间遭枪击后留下的“线索”.B是玻璃窗上留下的“弹孔”,A是子弹打击到墙壁上留下的“痕迹”.M是房间对面的高层楼(M楼与被射击房间距离较近,子弹速度很大).请通过作图的方式判断子弹是从M楼哪一间射来的.(2004·江苏徐州)杨光同学根据课本中的“试一试”用易拉罐做小孔成像实验.(1)请在图中作出蜡烛AB的像A’B’.(2)杨光发现蜡烛和小孔的位置固定后,像离小孔越远,像就越大.他测出了不同距离时像的高度,填在表格中:请你根据表中的数据在坐标中画出h与s的关系图像.像的高度h/cm1.02.03.04.05.0像到小孔的距离s/cm2.04.06.08.010.0A’B’能力题型训练•[例1]:根据平面镜成像特点,在图中画出物体AB在平面镜MN中的像A’B’ABMN•[例1]:根据平面镜成像特点,在图中画出物体AB在平面镜MN中的像A’B’ABMN能力题型训练•[例1]:根据平面镜成像特点,在图中画出物体AB在平面镜MN中的像A’B’ABMNA′B′能力题型训练•[例]:在图中画出物体ABC在平面镜中所成的像ACB平面镜成像特点作图平面镜成像特点作图•[例]:在图中画出物体ABC在平面镜中所成的像ACBACB′′′•[2003试题]:如图所示,S’为发光点S在平面镜MN中的像,若S发生的一条光线SA经平面镜反射后过P点,请在图中找出发光点S的位置,并画出入射光线SA。平面镜成像原理作图S′P•[2003试题]:如图所示,S’为发光点S在平面镜MN中的像,若S发生的一条光线SA经平面镜反射后过P点,请在图中找出发光点S的位置,并画出入射光线SA。S′P平面镜成像原理作图•[2003试题]:如图所示,S’为发光点S在平面镜MN中的像,若S发生的一条光线SA经平面镜反射后过P点,请在图中找出发光点S的位置,并画出入射光线SA。S′PS平面镜成像原理作图•[2003试题]:如图所示,S’为发光点S在平面镜MN中的像,若S发生的一条光线SA经平面镜反射后过P点,请在图中找出发光点S的位置,并画出入射光线SA。S′PSA平面镜成像原理作图•[例2]:在图中画出了入射光线,在方框内填上一个适当透镜,并完成光路图(甲)(乙)能力题型训练能力题型训练•[例2]:在图中画出了入射光线,在方框内填上一个适当透镜,并完成光路图(甲)(乙)画出发光点S经平面镜反射通过A点的光路OB是一束光线由空气射到水面后的反射光线,在图中画出入射光线,标出入射角的度数,并画出折射光线的大致方向.(2004·贵州贵阳)如图所示,请你画出光线AD从空气中斜射入玻璃中的光路图.如图所示,一条入射光线从空气斜射向鱼缸中的水面。折射光线进入鱼眼(已画出).请画出入射光线的大致方向,并标明入射角i.ii图中的两架敌机,一架是实际飞机,一架是从潜水艇上观察到的该飞机的像,请用光的作图法确定哪架是实际飞机.完成两图的光路如图所示,其中F为透镜的焦点,试画出与已知光线对应的入、出射光线。FFFF(2004·南京)完成图中的光路图.图中S'是发光点S经凸透镜折射后所成的像,画出入射光线经透镜折射后的折射光线.下图是凸透镜成像规律的示意图,图中A、B、C表示同一物体放在三个不同的位置,请通过画图大致表示出像的位置和像的性质.A’B’C’如图所示,足球队员已将足球踢向空中,请在图中画出足球在向斜上方飞行过程中某时刻的重力示意图.如图所示,金属块A在静止在斜面,请在图中画出金属块所受重力和它对斜面的压力的示意图.如图所示,重为100N的物体A受到20N的水平向右的拉力作用,在水平地面上做匀速直线运动,试在图中画出物体A受到的摩擦力f的示意图.如图所示,竖直的带有磁性的黑板上,吸着一个重为4N的小铁块静止不动.若磁性黑板和铁块之间的吸引力为10N,请画出铁块在竖直方向上所受力的示意图.图中物体G重20N,拉力F为12N,请在图中画出物体对水平地面压力的示意图.(2004·福建漳州)画出图中物体A所受的重力和支持力的示意图.GF支一只重2N的小球置于光滑的水平面上,用手指以3N的力弹出小球后,小球向右作匀速直线运动.请在图上画出小球在运动过程中受到的力的示意图.G=2NF支=2N在生产线上,常用传送带传送工件.如图所示,一个重200N的工件M与传送带一起以0.2m/s的速度水平向右匀速运动,不计空气阻力,请在...
