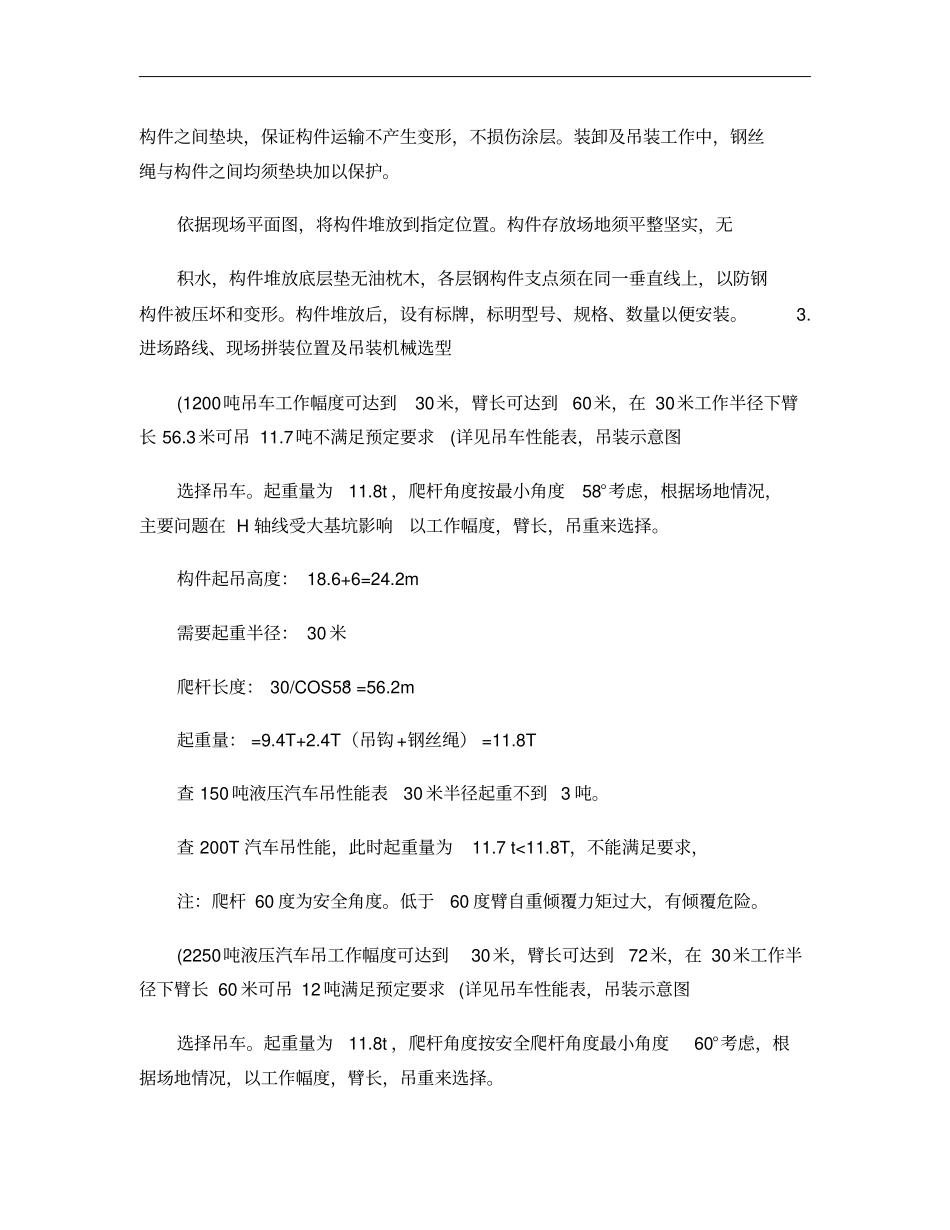

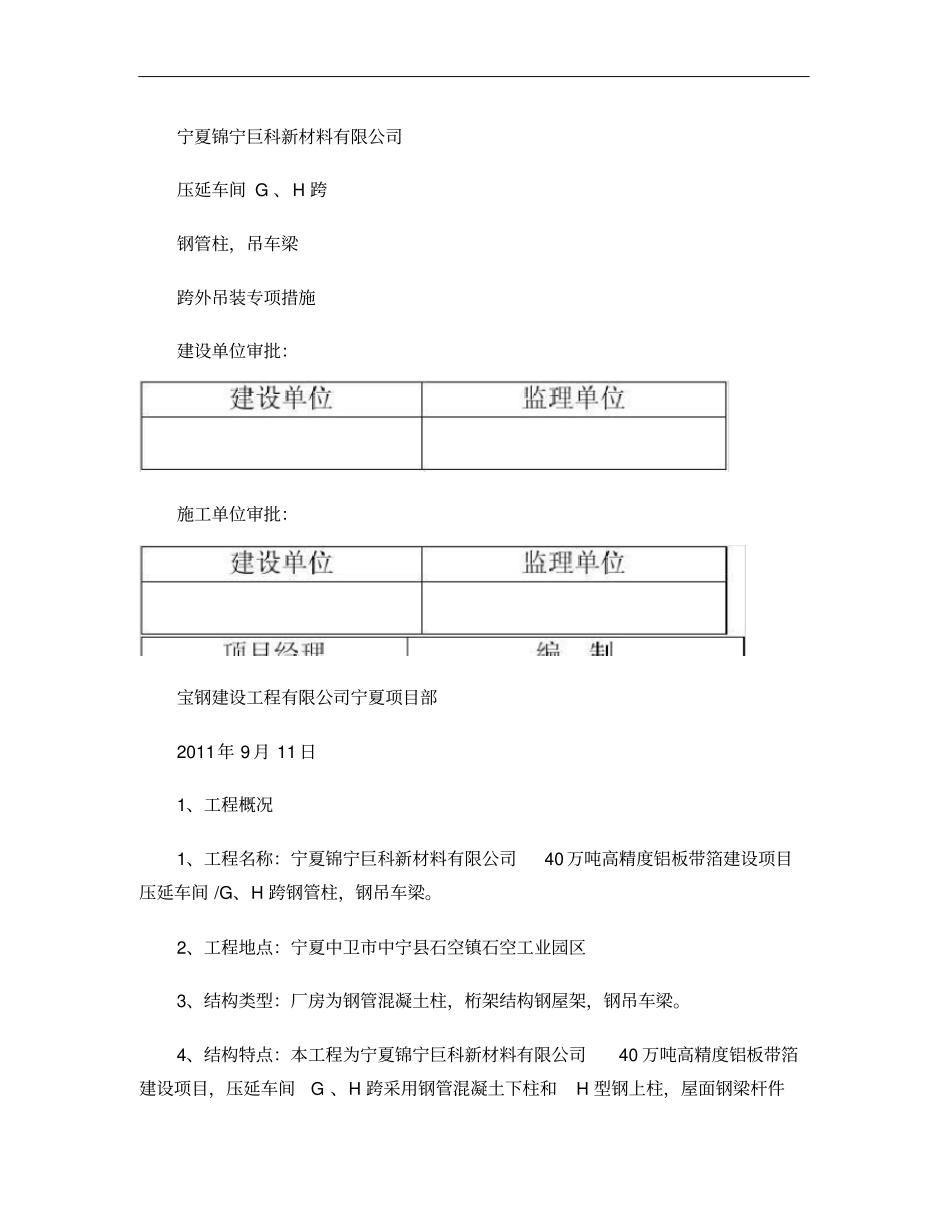

宁夏锦宁巨科新材料有限公司压延车间G、H跨钢管柱，吊车梁跨外吊装专项措施建设单位审批：施工单位审批：宝钢建设工程有限公司宁夏项目部2011年9月11日1、工程概况1、工程名称：宁夏锦宁巨科新材料有限公司40万吨高精度铝板带箔建设项目压延车间/G、H跨钢管柱，钢吊车梁。2、工程地点：宁夏中卫市中宁县石空镇石空工业园区3、结构类型：厂房为钢管混凝土柱，桁架结构钢屋架，钢吊车梁。4、结构特点：本工程为宁夏锦宁巨科新材料有限公司40万吨高精度铝板带箔建设项目，压延车间G、H跨采用钢管混凝土下柱和H型钢上柱，屋面钢梁杆件采用Q235角钢桁架。有钢吊车梁G、H轴458米长*24米跨，钢管柱74根，下部为钢筋混凝土杯型基础。钢管柱吊装难点：连跨空间跨度24米，同时紧挨着的J轴基础开挖，G、H跨大型设备基础开挖，钢管柱无法使用吊车在跨内吊装，并且现场构件需进行二次搬运，由于钢管柱吊装后需要对杯型基础二次灌浆，钢管柱灌注混凝土。需要技术性间歇时间，所以钢管柱，吊车梁需要分2次吊装。大型吊车站位，配重，挪位时间长，最关键的是工期紧张,各专业交叉施工.主要构件有钢吊车梁、钢管柱。单件钢管柱，最长18.9m，最大起吊重量6.9T，最大起吊高度17m。按一次就位，大型汽车吊机跨外吊装需要工作半径至少30米。需采用250T汽车吊.最大钢管柱单重约6.9吨。吊车梁单根最重9.4吨。2、吊装前准备工作（1）.安装准备依据施工组织平面图，做好现场的三通一平工作。吊车进场前勘察路线,路面,软土路面需要提前铺设石子,避免耽误台班,安装前，要清除混凝土灰渣，设立基础定位线，要明显标示准确的“+”字轴线，以确保与钢柱轴线吻合。（2）.定位测量吊装前需复核的项目：①．基础砼标号；②．基础周围回填土夯实情况；③．基础轴线标志，标高基准点；④．每个基础轴线偏移量；⑤．每个基础标高偏差；⑥标高调整，采用垫铁，或者支腿高度调整，垫铁厚度根据所测标高进行计算，首先垫一个角，利用水平仪进行测量，然后另三个角利用水平尺来调整，但注意，每个角垫铁不超过三块。（3）.构件进场依据安装顺序分单元成套供应，构件运输时根据长度、重量选用车辆，构件在运输车上要垫平、超长要设标志、绑扎要稳固、两端伸出长度、绑扎方法、构件与构件之间垫块，保证构件运输不产生变形，不损伤涂层。装卸及吊装工作中，钢丝绳与构件之间均须垫块加以保护。依据现场平面图，将构件堆放到指定位置。构件存放场地须平整坚实，无积水，构件堆放底层垫无油枕木，各层钢构件支点须在同一垂直线上，以防钢构件被压坏和变形。构件堆放后，设有标牌，标明型号、规格、数量以便安装。3.进场路线、现场拼装位置及吊装机械选型(1200吨吊车工作幅度可达到30米，臂长可达到60米，在30米工作半径下臂长56.3米可吊11.7吨不满足预定要求(详见吊车性能表，吊装示意图选择吊车。起重量为11.8t，爬杆角度按最小角度58°考虑，根据场地情况，主要问题在H轴线受大基坑影响以工作幅度，臂长，吊重来选择。构件起吊高度：18.6+6=24.2m需要起重半径：30米爬杆长度：30/COS58°=56.2m起重量：=9.4T+2.4T（吊钩+钢丝绳）=11.8T查150吨液压汽车吊性能表30米半径起重不到3吨。查200T汽车吊性能，此时起重量为11.7t<11.8T，不能满足要求，注：爬杆60度为安全角度。低于60度臂自重倾覆力矩过大，有倾覆危险。(2250吨液压汽车吊工作幅度可达到30米，臂长可达到72米，在30米工作半径下臂长60米可吊12吨满足预定要求(详见吊车性能表，吊装示意图选择吊车。起重量为11.8t，爬杆角度按安全爬杆角度最小角度60°考虑，根据场地情况，以工作幅度，臂长，吊重来选择。构件起吊高度：18.6+6=24.2m需要起重半径：30米爬杆长度：30/COS60°=60m起重量：=9.4T+2.4T（吊钩+钢丝绳）=11.8T。查250T汽车吊性能表，查250T汽车吊性能曲线表此时起重量为12.5t>11.8T，满足要求，注：爬杆60度为安全角度。低于60度臂自重倾覆力矩过大，有倾覆危险。此时250T液压汽车吊工况为：需用最小配重72.5吨，伸主臂60米，可360度旋转，全伸支腿。需要获得支持性资源工作：进场道路平整，夯实。站位点障碍物清理。250吨汽车吊自重大，配重大，吊车站位一次...
