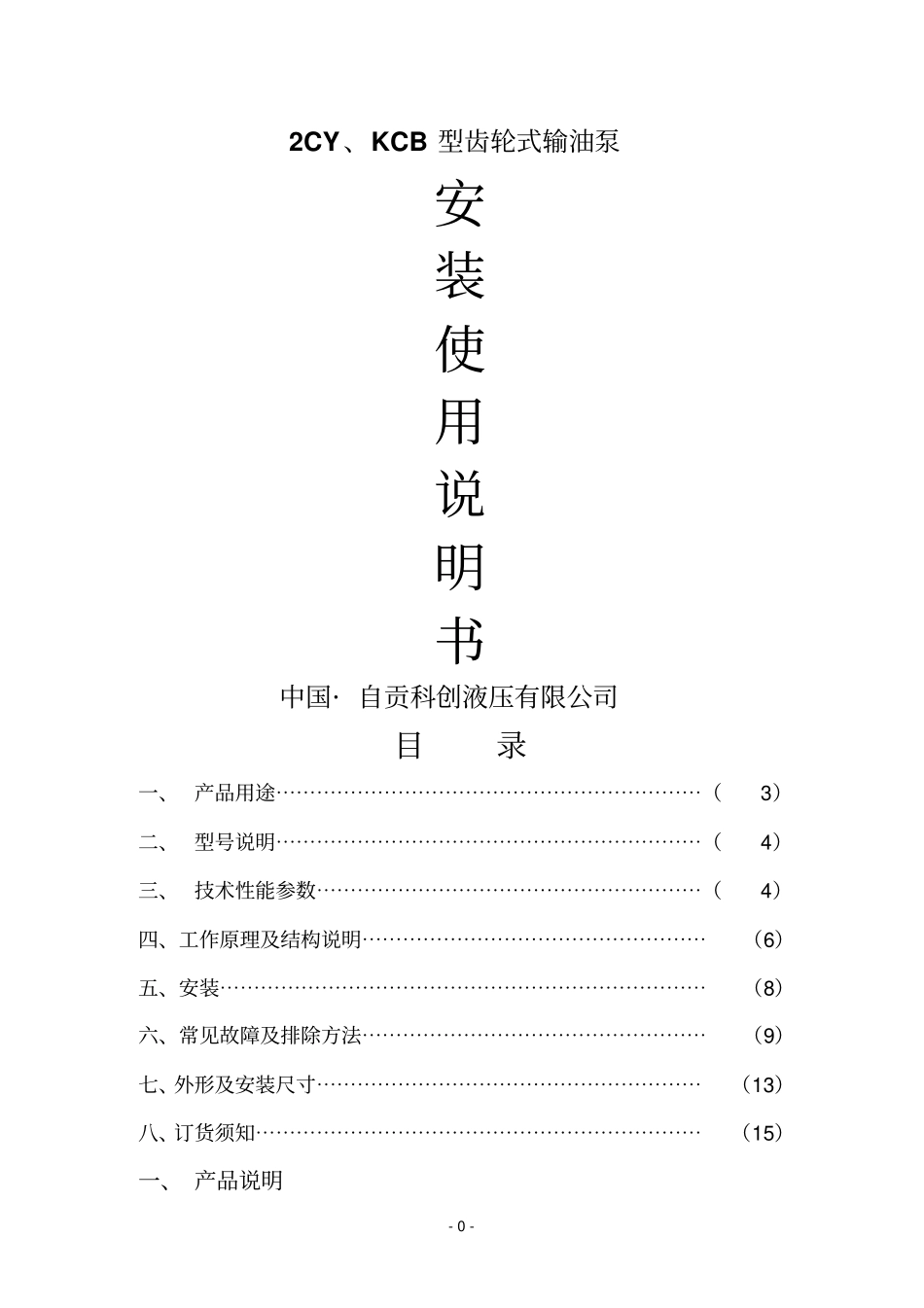

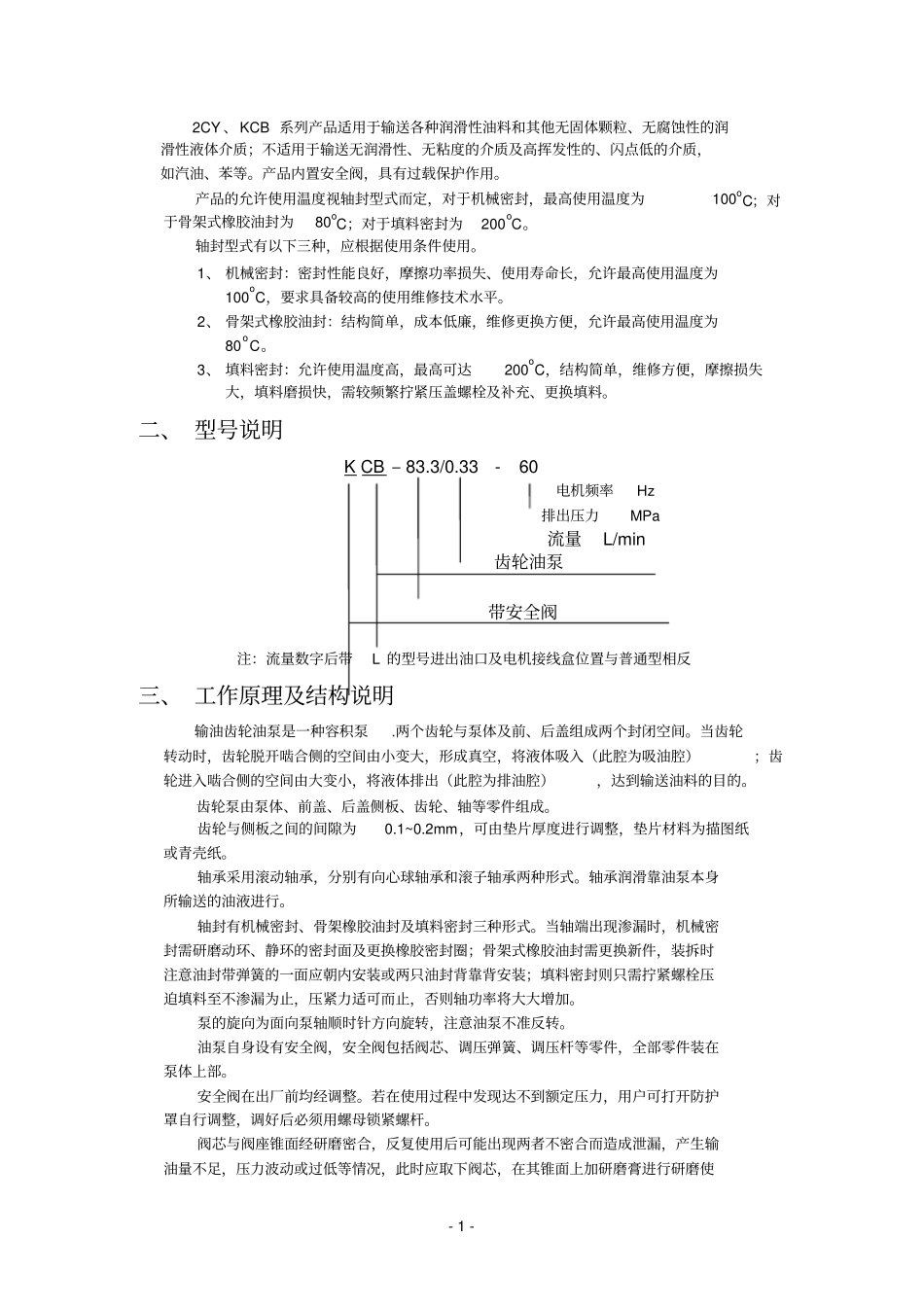

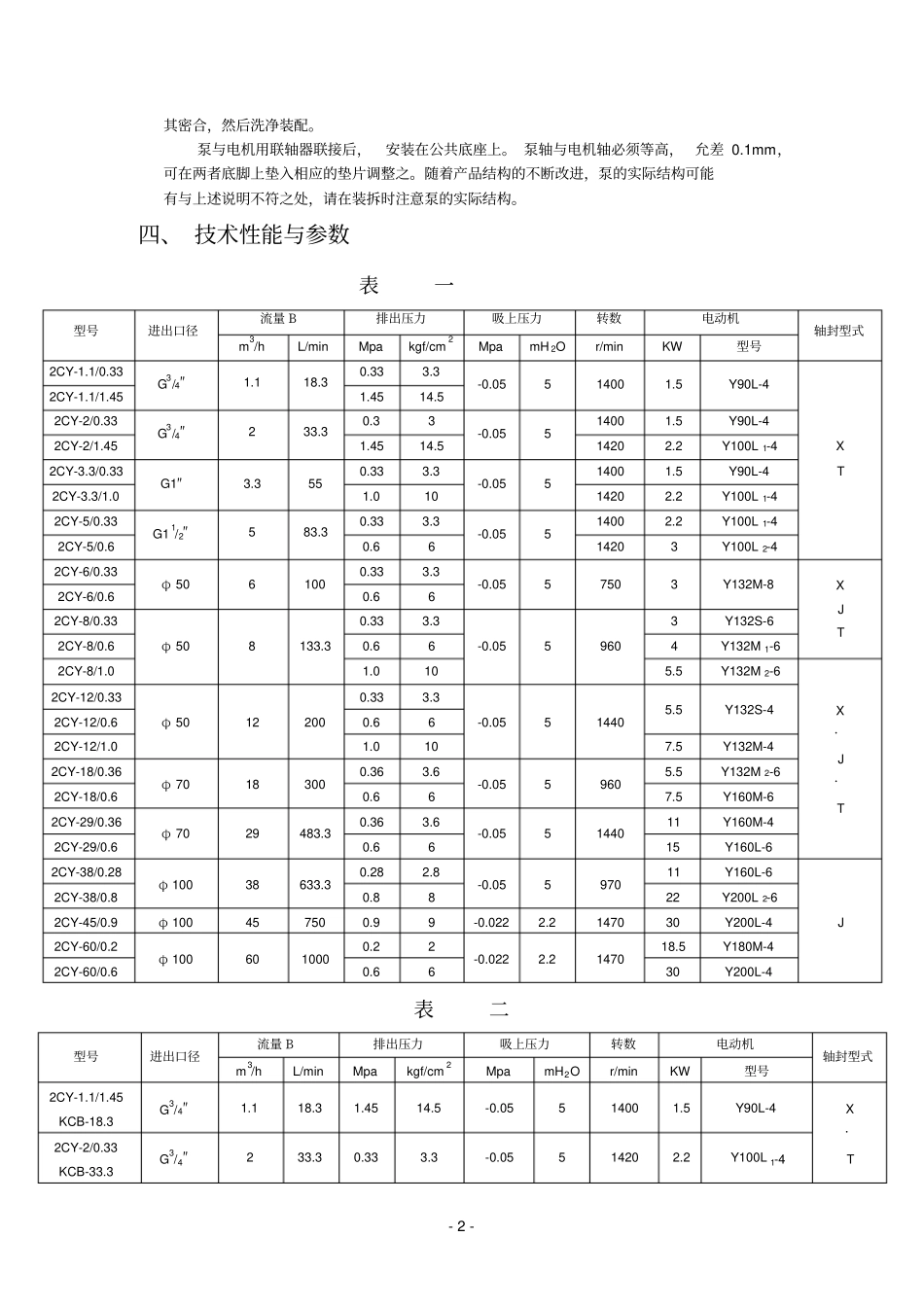

-0-2CY、KCB型齿轮式输油泵安装使用说明书中国·自贡科创液压有限公司目录一、产品用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）二、型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）三、技术性能参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）四、工作原理及结构说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（6）五、安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（8）六、常见故障及排除方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（9）七、外形及安装尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（13）八、订货须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（15）一、产品说明-1-2CY、KCB系列产品适用于输送各种润滑性油料和其他无固体颗粒、无腐蚀性的润滑性液体介质；不适用于输送无润滑性、无粘度的介质及高挥发性的、闪点低的介质，如汽油、苯等。产品内置安全阀，具有过载保护作用。产品的允许使用温度视轴封型式而定，对于机械密封，最高使用温度为100oC；对于骨架式橡胶油封为80oC；对于填料密封为200oC。轴封型式有以下三种，应根据使用条件使用。1、机械密封：密封性能良好，摩擦功率损失、使用寿命长，允许最高使用温度为100oC，要求具备较高的使用维修技术水平。2、骨架式橡胶油封：结构简单，成本低廉，维修更换方便，允许最高使用温度为80oC。3、填料密封：允许使用温度高，最高可达200oC，结构简单，维修方便，摩擦损失大，填料磨损快，需较频繁拧紧压盖螺栓及补充、更换填料。二、型号说明KCB–83.3/0.33-60电机频率Hz排出压力MPa流量L/min齿轮油泵带安全阀注：流量数字后带L的型号进出油口及电机接线盒位置与普通型相反三、工作原理及结构说明输油齿轮油泵是一种容积泵.两个齿轮与泵体及前、后盖组成两个封闭空间。当齿轮转动时，齿轮脱开啮合侧的空间由小变大，形成真空，将液体吸入（此腔为吸油腔）；齿轮进入啮合侧的空间由大变小，将液体排出（此腔为排油腔），达到输送油料的目的。齿轮泵由泵体、前盖、后盖侧板、齿轮、轴等零件组成。齿轮与侧板之间的间隙为0.1~0.2mm，可由垫片厚度进行调整，垫片材料为描图纸或青壳纸。轴承采用滚动轴承，分别有向心球轴承和滚子轴承两种形式。轴承润滑靠油泵本身所输送的油液进行。轴封有机械密封、骨架橡胶油封及填料密封三种形式。当轴端出现渗漏时，机械密封需研磨动环、静环的密封面及更换橡胶密封圈；骨架式橡胶油封需更换新件，装拆时注意油封带弹簧的一面应朝内安装或两只油封背靠背安装；填料密封则只需拧紧螺栓压迫填料至不渗漏为止，压紧力适可而止，否则轴功率将大大增加。泵的旋向为面向泵轴顺时针方向旋转，注意油泵不准反转。油泵自身设有安全阀，安全阀包括阀芯、调压弹簧、调压杆等零件，全部零件装在泵体上部。安全阀在出厂前均经调整。若在使用过程中发现达不到额定压力，用户可打开防护罩自行调整，调好后必须用螺母锁紧螺杆。阀芯与阀座锥面经研磨密合，反复使用后可能出现两者不密合而造成泄漏，产生输油量不足，压力波动或过低等情况，此时应取下阀芯，在其锥面上加研磨膏进行研磨使-2-其密合，然后洗净装配。泵与电机用联轴器联接后，安装在公共底座上。泵轴与电机轴必须等高，允差0.1mm，可在两者底脚上垫入相应的垫片调整之。随着产品结构的不断改进，泵的实际结构可能有与上述说明不符之处，请在装拆时注意泵的实际结构。四、技术性能与参数表一型号进出口径流量В排出压力吸上压力转数电动机轴封型式m3/hL/minMpakgf/cm2MpamH2Or/minKW型号2CY-1.1/0.33G3/4″1.118.30.333.3-0.05514001.5Y90L-4XT2CY-1.1/1.451.4514.52CY-2/0.33G3/4″233.30.33-0.05514001.5Y90L-42CY-2/1.451.4514.514202.2Y100L1-42CY-3.3/0.33G1″3.3550.333.3-0.05514001.5Y90L-42CY-3.3/1.01.01014202.2Y100L1-42CY-5/0.33G11/2″583.30.333.3-0.05514002.2Y100L1-42CY-5/0.60.6614203Y100L2-42CY-6/0.33φ5061000.333.3-0.0557503Y132M-8XJT2CY-6/0.60.662CY-8/0.33φ508133.30.333.3-0.0559603Y132S-62CY-8/0.60.664Y132M1-62CY-8/1.01.0105.5Y132M2-6X·J·T2CY-12/0.33φ50122000.33...
