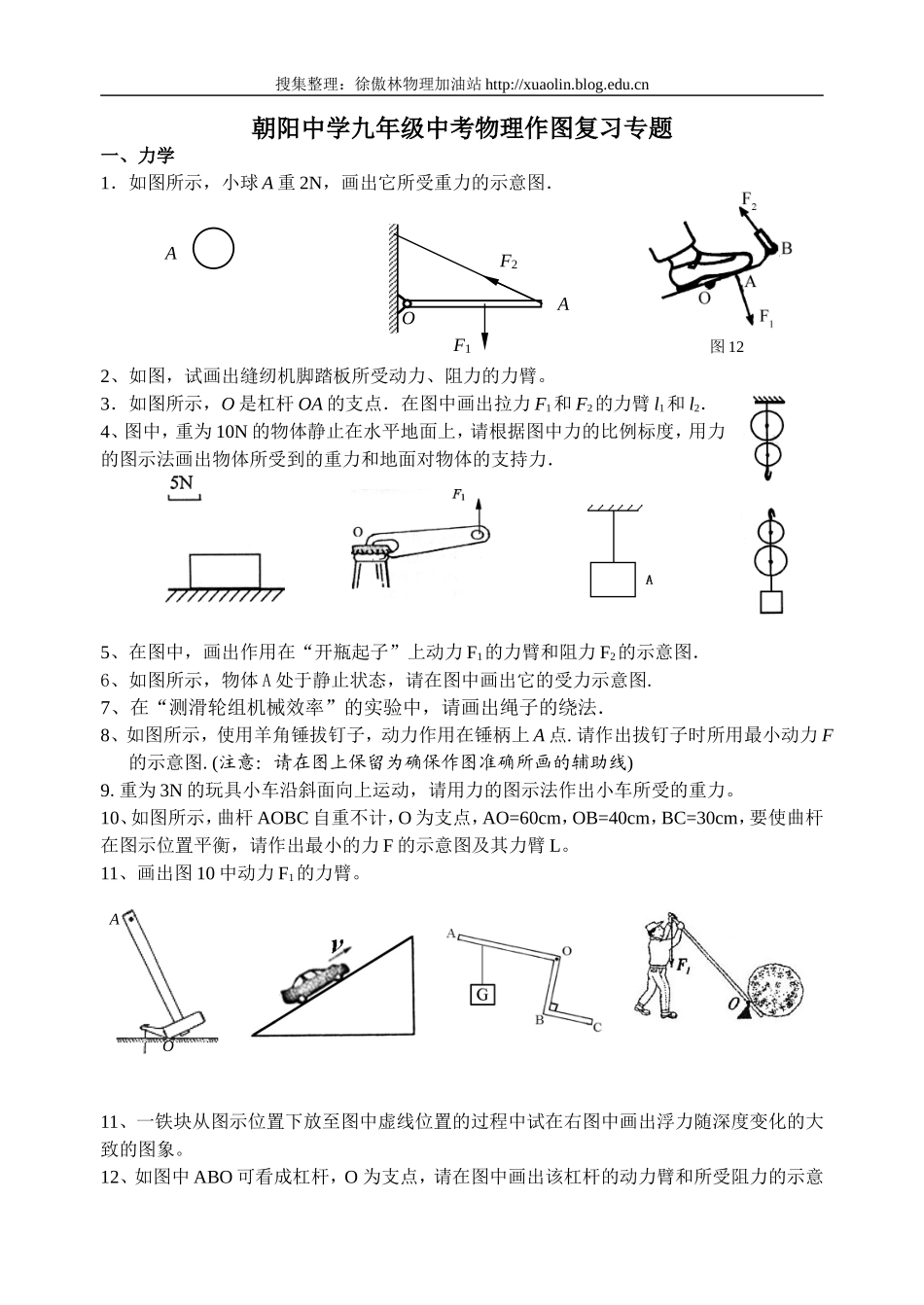

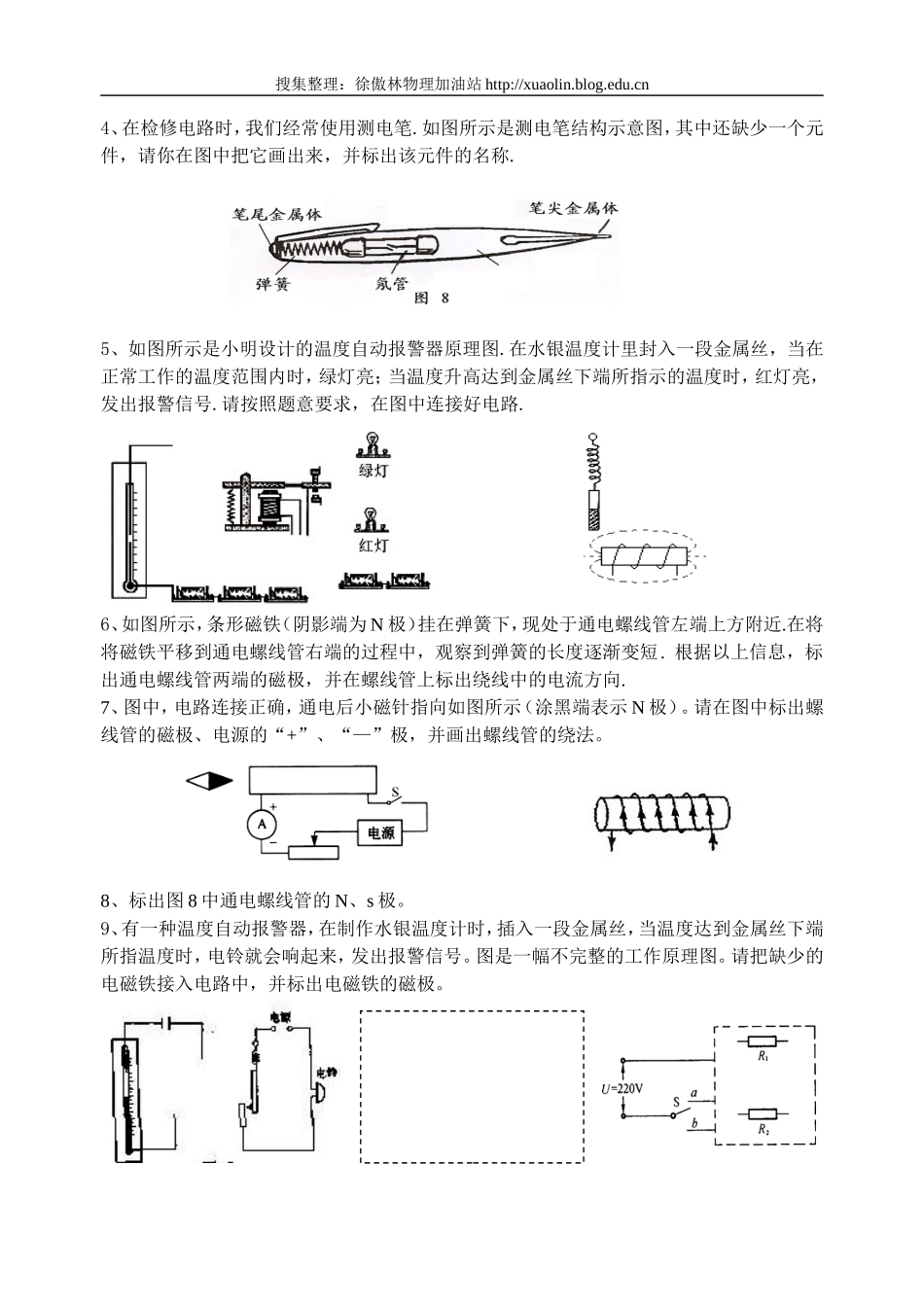

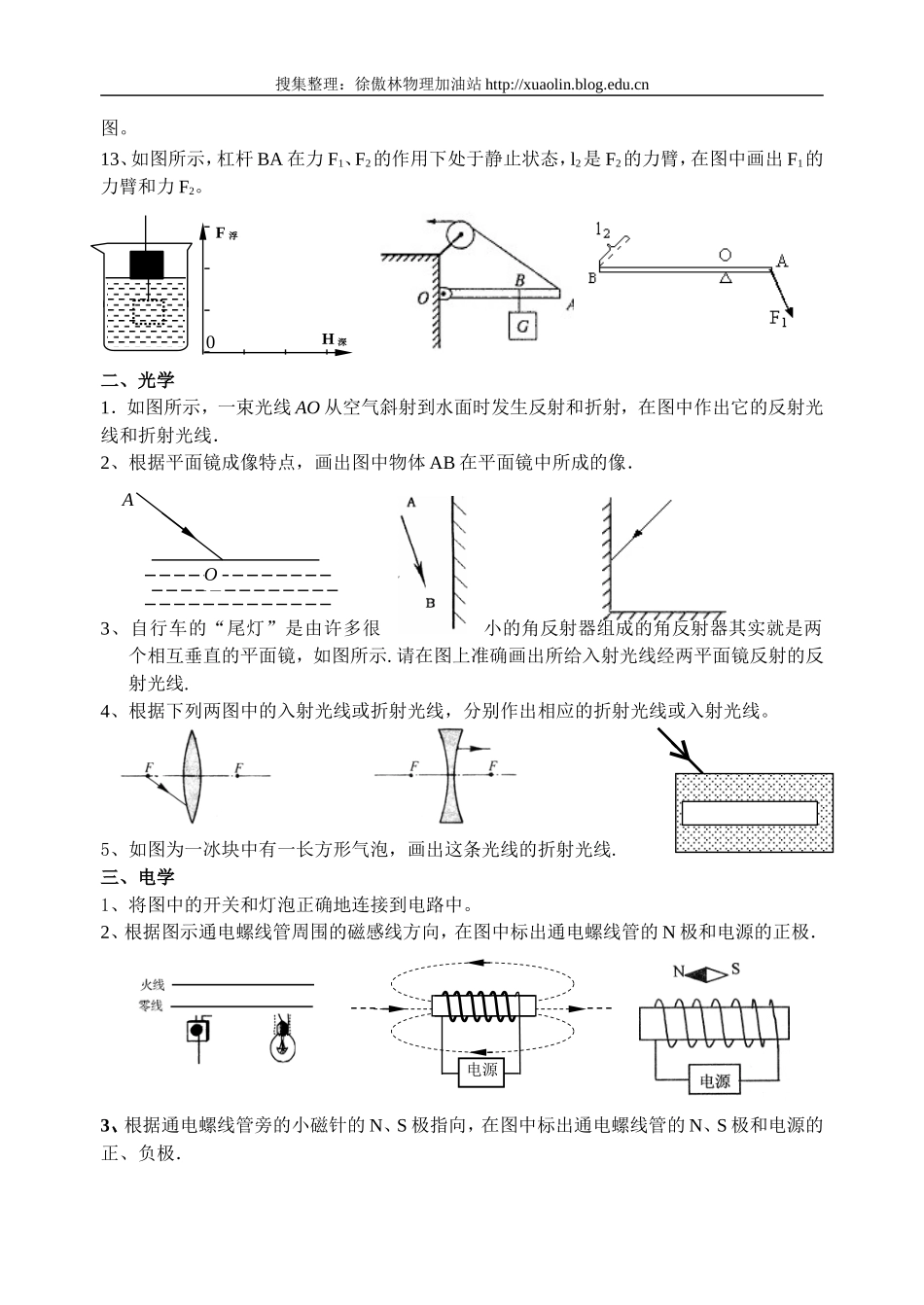

搜集整理：徐傲林物理加油站http://xuaolin.blog.edu.cn朝阳中学九年级中考物理作图复习专题一、力学1．如图所示，小球A重2N，画出它所受重力的示意图．2、如图，试画出缝纫机脚踏板所受动力、阻力的力臂。3．如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2．4、图中，重为10N的物体静止在水平地面上，请根据图中力的比例标度，用力的图示法画出物体所受到的重力和地面对物体的支持力．5、在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．6、如图所示，物体A处于静止状态，请在图中画出它的受力示意图.7、在“测滑轮组机械效率”的实验中，请画出绳子的绕法．8、如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.(注意：请在图上保留为确保作图准确所画的辅助线)9.重为3N的玩具小车沿斜面向上运动，请用力的图示法作出小车所受的重力。10、如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。11、画出图10中动力F1的力臂。11、一铁块从图示位置下放至图中虚线位置的过程中试在右图中画出浮力随深度变化的大致的图象。12、如图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意AAOF1F2图12OAF浮H深0搜集整理：徐傲林物理加油站http://xuaolin.blog.edu.cn图。13、如图所示，杠杆BA在力F1、F2的作用下处于静止状态，l2是F2的力臂，在图中画出F1的力臂和力F2。二、光学1．如图所示，一束光线AO从空气斜射到水面时发生反射和折射，在图中作出它的反射光线和折射光线．2、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．3、自行车的“尾灯”是由许多很小的角反射器组成的角反射器其实就是两个相互垂直的平面镜，如图所示.请在图上准确画出所给入射光线经两平面镜反射的反射光线.4、根据下列两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.三、电学1、将图中的开关和灯泡正确地连接到电路中。2、根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．3、根据通电螺线管旁的小磁针的N、S极指向，在图中标出通电螺线管的N、S极和电源的正、负极．电源AO搜集整理：徐傲林物理加油站http://xuaolin.blog.edu.cn4、在检修电路时，我们经常使用测电笔.如图所示是测电笔结构示意图，其中还缺少一个元件，请你在图中把它画出来，并标出该元件的名称.5、如图所示是小明设计的温度自动报警器原理图.在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号.请按照题意要求，在图中连接好电路.6、如图所示，条形磁铁（阴影端为N极）挂在弹簧下，现处于通电螺线管左端上方附近.在将将磁铁平移到通电螺线管右端的过程中，观察到弹簧的长度逐渐变短.根据以上信息，标出通电螺线管两端的磁极，并在螺线管上标出绕线中的电流方向.7、图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中标出螺线管的磁极、电源的“+”、“—”极，并画出螺线管的绕法。8、标出图8中通电螺线管的N、s极。9、有一种温度自动报警器，在制作水银温度计时，插入一段金属丝，当温度达到金属丝下端所指温度时，电铃就会响起来，发出报警信号。图是一幅不完整的工作原理图。请把缺少的电磁铁接入电路中，并标出电磁铁的磁极。搜集整理：徐傲林物理加油站http://xuaolin.blog.edu.cn10、现有一个电池组，两个小灯泡L1和L2，两个开关S1和S2，导线若干．请你设计一个电路，并在方框内画出电路图．要求：（1）当S1和S2都闭合时，两灯都发光；（2）只闭合S1，灯L1发光，灯L2不发光；（3）只闭合S2，灯L2发光，灯L1不发光．11、家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关。当S接a时，加热电阻R1被接入电路，饮水机正常工作，将水迅速加热。当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态。请按...
