干粉撒覆水泥基渗透结晶型防水材料(cccw)施工工艺_secretVIP免费

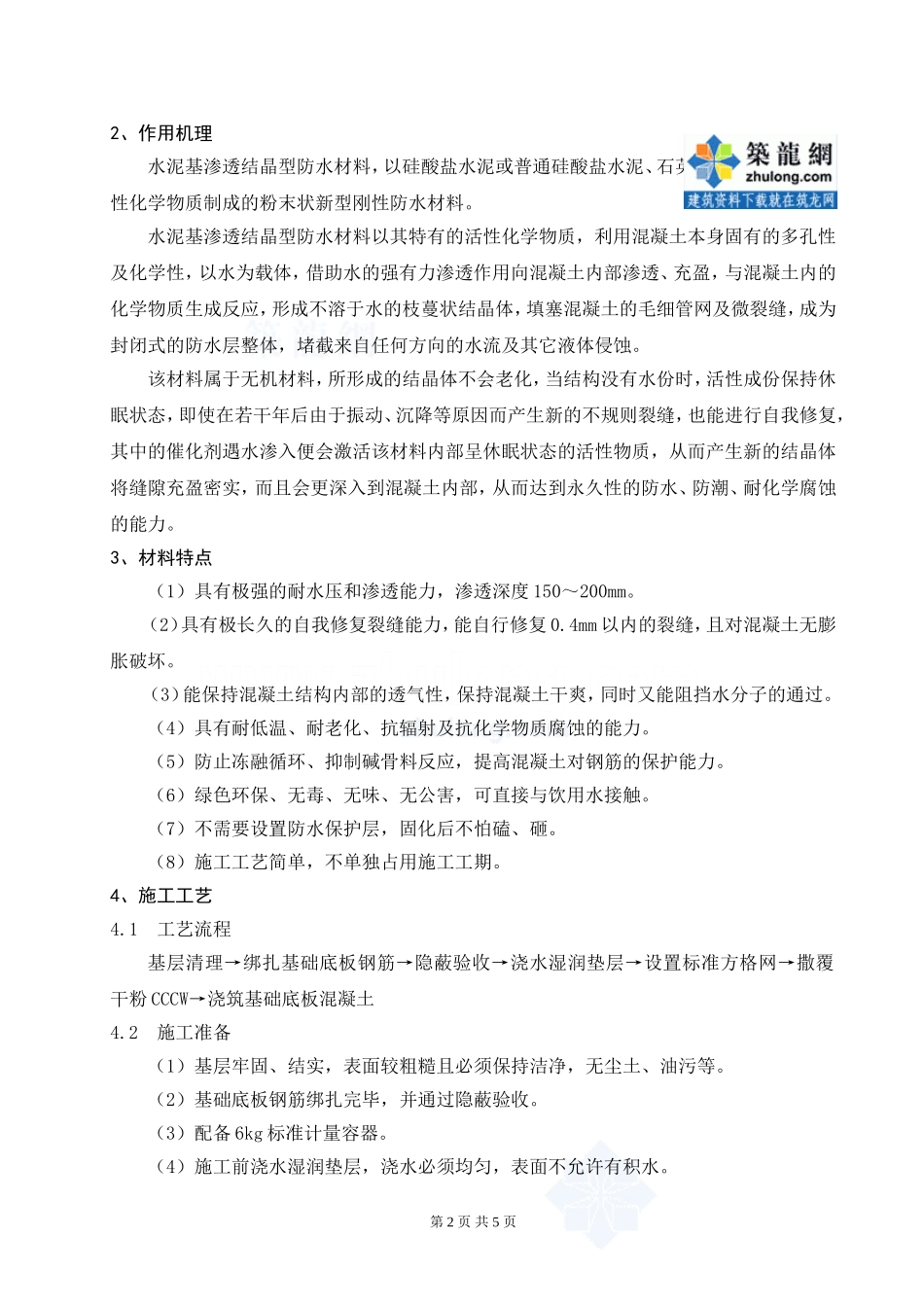

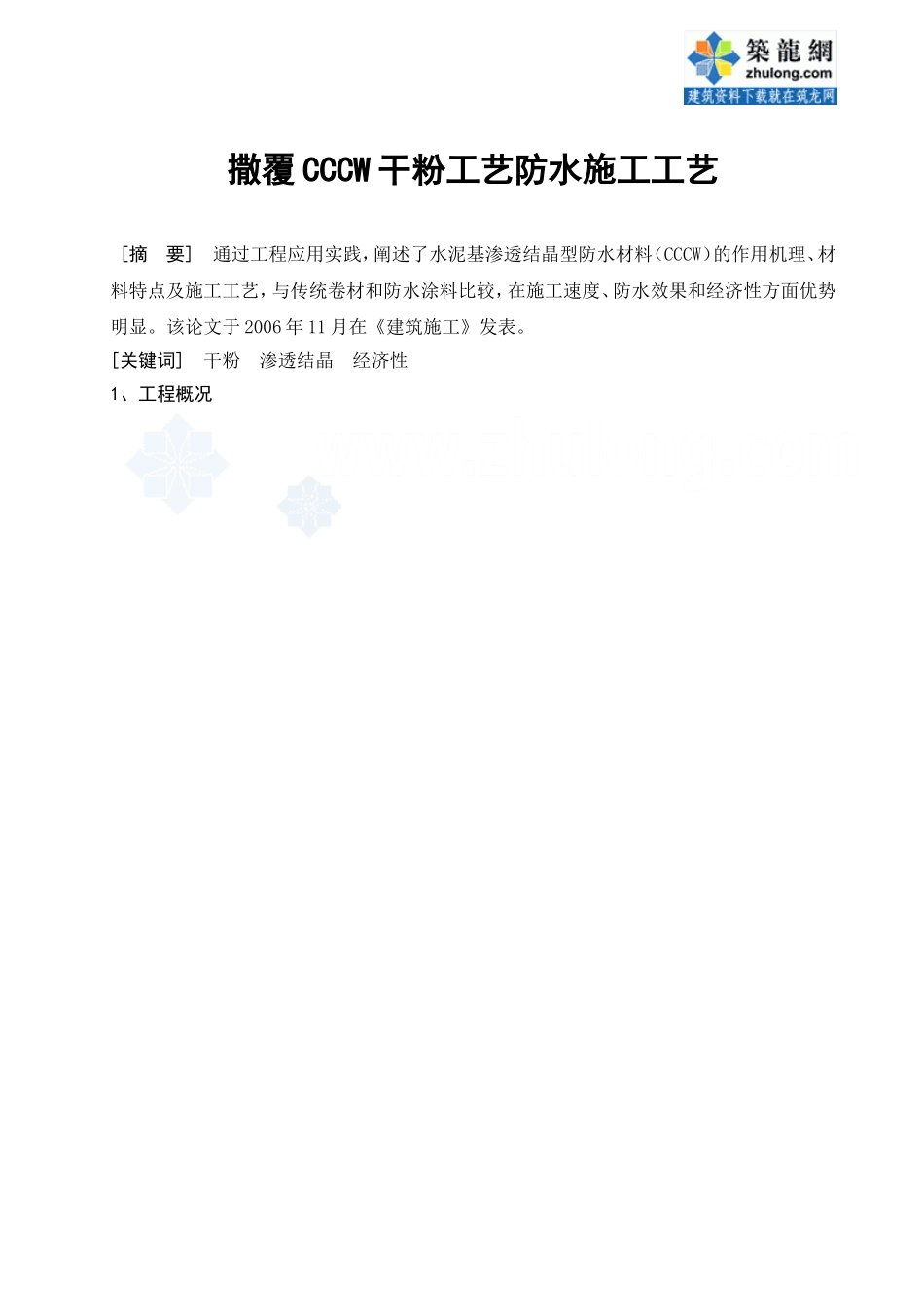

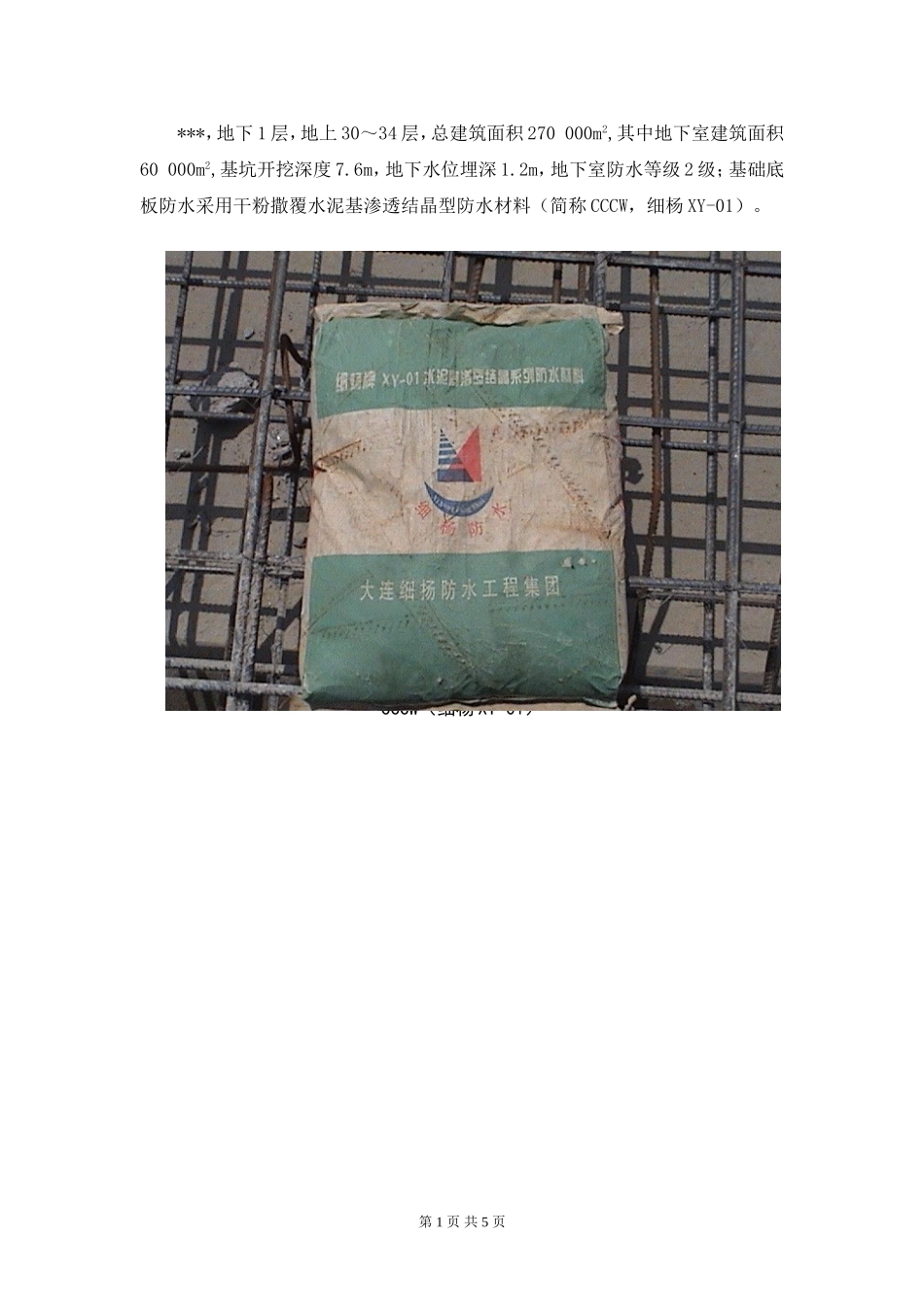

撒覆CCCW干粉工艺防水施工工艺[摘要]通过工程应用实践，阐述了水泥基渗透结晶型防水材料（CCCW）的作用机理、材料特点及施工工艺，与传统卷材和防水涂料比较，在施工速度、防水效果和经济性方面优势明显。该论文于2006年11月在《建筑施工》发表。[关键词]干粉渗透结晶经济性1、工程概况***，地下1层，地上30～34层，总建筑面积270000m2,其中地下室建筑面积60000m2,基坑开挖深度7.6m，地下水位埋深1.2m，地下室防水等级2级；基础底板防水采用干粉撒覆水泥基渗透结晶型防水材料（简称CCCW，细杨XY-01）。CCCW（细杨XY-01）第1页共5页2、作用机理水泥基渗透结晶型防水材料，以硅酸盐水泥或普通硅酸盐水泥、石英砂为基料，掺入活性化学物质制成的粉末状新型刚性防水材料。水泥基渗透结晶型防水材料以其特有的活性化学物质，利用混凝土本身固有的多孔性及化学性，以水为载体，借助水的强有力渗透作用向混凝土内部渗透、充盈，与混凝土内的化学物质生成反应，形成不溶于水的枝蔓状结晶体，填塞混凝土的毛细管网及微裂缝，成为封闭式的防水层整体，堵截来自任何方向的水流及其它液体侵蚀。该材料属于无机材料，所形成的结晶体不会老化，当结构没有水份时，活性成份保持休眠状态，即使在若干年后由于振动、沉降等原因而产生新的不规则裂缝，也能进行自我修复，其中的催化剂遇水渗入便会激活该材料内部呈休眠状态的活性物质，从而产生新的结晶体将缝隙充盈密实，而且会更深入到混凝土内部，从而达到永久性的防水、防潮、耐化学腐蚀的能力。3、材料特点（1）具有极强的耐水压和渗透能力，渗透深度150～200mm。（2）具有极长久的自我修复裂缝能力，能自行修复0.4mm以内的裂缝，且对混凝土无膨胀破坏。（3）能保持混凝土结构内部的透气性，保持混凝土干爽，同时又能阻挡水分子的通过。（4）具有耐低温、耐老化、抗辐射及抗化学物质腐蚀的能力。（5）防止冻融循环、抑制碱骨料反应，提高混凝土对钢筋的保护能力。（6）绿色环保、无毒、无味、无公害，可直接与饮用水接触。（7）不需要设置防水保护层，固化后不怕磕、砸。（8）施工工艺简单，不单独占用施工工期。4、施工工艺4.1工艺流程基层清理→绑扎基础底板钢筋→隐蔽验收→浇水湿润垫层→设置标准方格网→撒覆干粉CCCW→浇筑基础底板混凝土4.2施工准备（1）基层牢固、结实，表面较粗糙且必须保持洁净，无尘土、油污等。（2）基础底板钢筋绑扎完毕，并通过隐蔽验收。（3）配备6kg标准计量容器。（4）施工前浇水湿润垫层，浇水必须均匀，表面不允许有积水。第2页共5页4.3施工重点（1）干粉用量为1.5kg/m2，用6kg标准计量容器量取。（2）施工时间控制在基础底板混凝土浇筑前30分钟开始。（3）干粉撒覆时，用2m×2m长直条围成若干个标准方格网（每方格网4m2），将防水材料均匀撒在方格网中，用量略大于6kg，以补充撒落在钢筋上的那一部分干粉，在基础梁、纵横梁交接节点等钢筋较密区域，干粉用量增加2倍。（4）由于施工中其它原因产生的施工冷缝，在浇筑混凝土前按照规范要求进行施工缝清理后再补撒干粉，干粉用量增加2倍。设置标准方格网撒覆CCCW干粉4.4注意事项第3页共5页（1）施工时风力不得大于4级。（2）禁止在雨、雪天施工。（3）基层不得有明显积水。（4）操作人员应戴好口罩、目镜和橡胶手套，防止粉尘伤及眼睛、皮肤。5、效益分析（1）CCCW与市场几种常用防水材料直接经济效益分析对比，见表1。直接经济效益分析对比表表1造价（元/m2）总造价（万元）用量（做法）CCCW352101.5kg/m2聚氨酯涂抹防水432581.5mm厚合成高分子防水卷材603601.2mm厚，2层高聚物改性沥青防水卷材684083mm厚，2层（2）CCCW与市场几种常用防水材料综合技术经济效益分析对比，见表2。综合技术经济效益分析对比表表2CCCW聚氨酯涂抹防水合成高分子防水卷材高聚物改性沥青防水卷材基层要求较粗糙，不需干燥平整、压光、干燥平整、压光、干燥平整、压光、干燥保护层无需保护层50厚C15细石混凝土50厚C15细石混凝土50厚C15细石混凝土施工工期不单独占用工期长长长施工质量寿命同结构厚度不均匀易空鼓易空鼓环保性绿色环保，可直接与饮用水接触有污染有污染有污染施工安全...
